Цель работы: Научиться рассчитывать статьи расходной части теплового баланса рабочего пространства печи

Исходные данные:

1. Температура нагрева металла Т_мет = 1220 ( ⁰С)

6. Производительность печи Р = (кг/с)

3. Объем продуктов сгорания V_пс = (м³/м³)

4.Температура продуктов сгорания Т_пс= Т_к= ( ⁰С)

5. Толщина огнеупорной кладки (шамотного кирпича) S_ш = (м)

6. Толщина слоя изоляции (диатомитового кирпича) S_д = (м)

7.Температура внутренней поверхности кладки Т_кл = Т_гр= ( ⁰С)

8. Коэффициент теплоотдачи от наружной поверхности воздуха α = (Вт/м²К)

Теоретическое обоснование работы

Порядок выполнения работы

1. Определим полезное тепло, расходуемое на нагрев металла

Q _пол = Р( i _м ^кон - i _м ^нач ), (кВт)

i_м^нач = 9,72 (кДж/кг) – начальная энтальпия металла при температуре 20(⁰С)

i_м^кон – энтальпия металла при температура нагрева металла Т_мет = ( ⁰С)

2. Тепло, уносимое продуктами сгорания

Q _ух = B · V_nc ·С_пс ·Т _nc , (кВт)

Где V_пс - объем продуктов сгорания

С_пс - теплоемкость продуктов сгорания при Т_nc

3. Тепло, теряемое вследствие химической неполноты сгорания
топлива

Q _хим.н. = 12150·10³ · B · V_nc ·Рсо , (кВт)

Рсо = 0,005 0,015

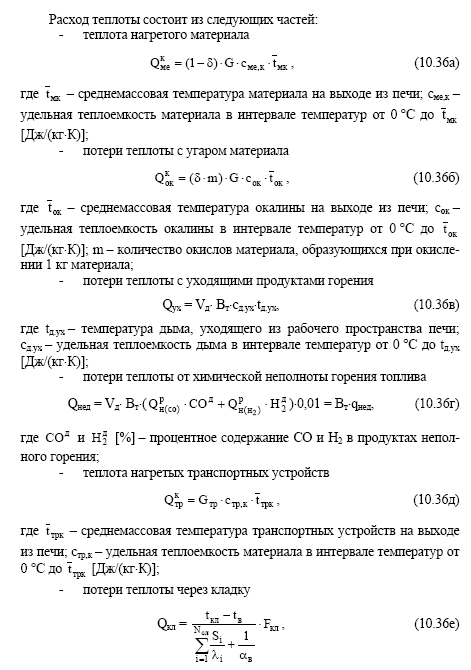

4. Определим потери тепла теплопроводностью через футеровку печи

Q _тепл =

= 210 (м²) – примем полную площадь стен,

λ_ш - Коэффициент теплопроводности шамота (Практик. работа №6, из расчета), (Вт/м²)

λ_д - Коэффициент теплопроводности диатомита (Практик. работа №6, из расчета), (Вт/м²)

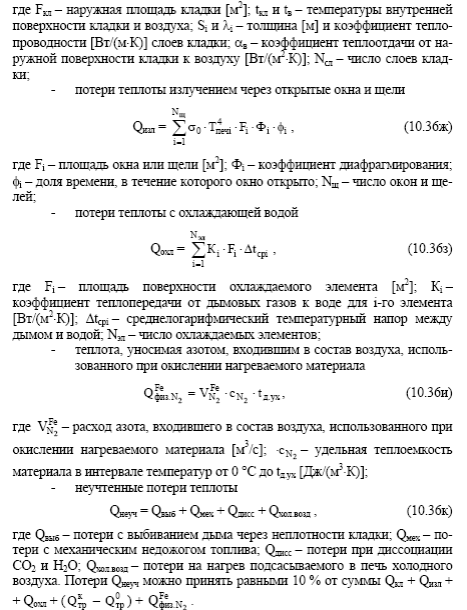

5. Потери тепла с охлаждающей водой по практическим данным принимают равным 10% от тепла, вносимого топливом и воздухом

Q _охл = 0,1 · Q _прих

6. Определим общее количество тепла

Q _расх = Q _пол + Q _ух + Q _хим.н + Q _тепл + Q _охл

7. Составим уравнение теплового баланса

Q _прих = Q _расх

8. Из уравнения определяем В

В =

Вывод: В ходе практической работы научились определять величину расхода тепла в рабочем пространстве печи Q_расх = и составлять уравнение теплового баланса печи.

КОНТРОЛЬНЫЕ ВОПРОСЫ

8. Из каких частей состоит расход теплоты в печи?

9. Что собой представляет тепло полезное тепло, расходуемое на нагрев металла?

10. Что собой представляет тепло, уносимое продуктами сгорания?

4. Что собой представляет тепло, теряемое вследствие химической неполноты сгорания топлива?

5.Каким образом составляется тепловой баланс печи?

Таблица выбора варианта
