Тема: Расчет статей приходной части теплового баланса печи.
ПРА КТИЧЕСКАЯ РАБОТА
Тема: Расчет статей приходной части теплового баланса печи.
Цель работы: Научиться рассчитывать статьи приходной части теплового баланса рабочего пространства печи
Исходные данные:
1. Низшая теплота сгорания топлива Qн = (кДж/м3)
2. Объем воздуха Vв= м3/с
3. Температура подогрева воздуха tв = (0С)
4. Производительность печи Р = кг/с
5. Угар металла а = 0.01
Теоретическое обоснование работы
При проектировании печи тепловой баланс составляется с целью определения расхода топлива.
Печи непрерывного действия – это печи, в которых температурный и тепловой режим во времени не изменяются.
Баланс выражается уравнением, связывающим приход и расход теплоты в единицу времени
Qприх = Qрасх [Вт].
Баланс можно составлять для зон горения топлива, для рабочего пространства печи (зоны
горения + зоны утилизации теплоты) и для печи в целом, включая внешние теплообменные устройства. Наилучшим образом характеризует тепловую работу печи баланс рабочего пространства (рис. 1).

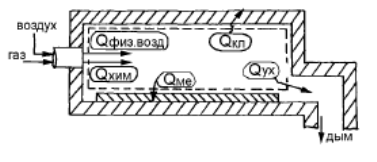

Рисунок 1 – Тепловой баланс камеры для нагрева материала

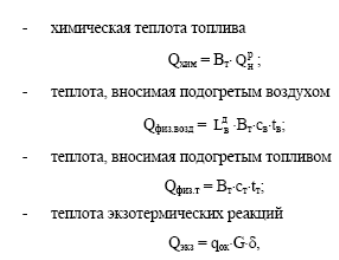

Приход теплоты чаще всего состоит из следующих частей:
Порядок выполнения работы
1. Тепло от горения топлива, (кВт):
Qx им = В · QH р, Где Qн - низшая теплота сгорания топлива, (кДж/м3) В – расход топлива, м3/с
2. Тепло, вносимое подогретым воздухом, (кВт):
QB = В · V в · Св · t в,
Где теплоемкость воздуха Св определим по средней температуре подогрева воздуха tв (Приложение 1, практич. раб № 2)
3. Тепло экзотермических реакций, (кВт):
Q экз = 5650·Р·а,
Где 5650- количество тепла, получаемое от окисления железа, кДж/кг.
Р – производительность печи, кг/с;
а – угар металла.
4. Общее количество теплоты, (кВт):
Q прих = Qx им + Q в + Q экз
Вывод: В ходе практической работы научились определять величину прихода тепла в рабочее пространство печи Qприх =
КОНТРОЛЬНЫЕ ВОПРОСЫ
- Каким уравнением выражается тепловой баланс печи?
- Какой вид баланса наилучшим образом характеризует тепловую работу печи?
- Из каких частей состоит приход теплоты в печи?
- Что собой представляет тепло от горения топлива?
- Что собой представляет тепло, вносимое подогретым воздухом?
- Что собой представляет тепло экзотермических реакций?
- Чему равно общее количество теплоты?
Таблица выбора варианта
(к практической работе № 11)
| № пп В журнале преподавателя | Низшая теплота сгорания  , (кДж/м3)
| Объем воздуха V в , м3/с | Температура подогрева воздуха, tв (0С) | Производительность печи Р , кг/с |
| 1 | 11000 | 5,0 | 400 | 20 |
| 2 | 11500 | 5,1 | 450 | 21 |
| 3 | 12000 | 5,2 | 500 | 22 |
| 4 | 12500 | 5,3 | 550 | 23 |
| 5 | 13000 | 5,4 | 600 | 24 |
| 6 | 13500 | 5,5 | 650 | 25 |
| 7 | 14000 | 5,6 | 700 | 26 |
| 8 | 14500 | 5,7 | 750 | 27 |
| 9 | 15000 | 5,8 | 800 | 20 |
| 10 | 15500 | 5,9 | 400 | 21 |
| 11 | 16000 | 6,0 | 450 | 22 |
| 12 | 16500 | 5,0 | 500 | 23 |
| 13 | 17000 | 5,1 | 550 | 24 |
| 14 | 17500 | 5,2 | 600 | 25 |
| 15 | 18000 | 5,3 | 650 | 26 |
| 16 | 18500 | 5,4 | 700 | 27 |
| 17 | 19000 | 5,5 | 750 | 20 |
| 18 | 19500 | 5,6 | 800 | 21 |
| 19 | 20000 | 5,7 | 400 | 22 |
| 20 | 20500 | 5,8 | 450 | 23 |
| 21 | 21000 | 5,9 | 500 | 24 |
| 22 | 21500 | 6,0 | 550 | 25 |
| 23 | 22000 | 5,0 | 600 | 26 |
| 24 | 22500 | 5,1 | 650 | 27 |
| 25 | 23000 | 5,2 | 700 | 20 |
| 26 | 23500 | 5,3 | 750 | 21 |
| 27 | 24000 | 5,4 | 800 | 22 |
| 28 | 24500 | 5,5 | 400 | 23 |
| 29 | 25000 | 5,6 | 500 | 24 |
| 30 | 25500 | 5,7 | 600 | 25 |
