Рис. 54. ЭКГ при гипертрофии ЛЖ с нарушением коронарного кровообращения в переднеперегородочной области ЛЖ.
Гипертрофия ПЖ
Гипертрофия ПЖ диагностируется с помощью ЭКГ с большим трудом, особенно его начальные стадии. При гипертрофии ПЖ увеличивается ЭДС этого отдела сердца и вектор его возбуждения. Удлиняется продолжительность возбуждения желудочка. Одновременно с гипертрофией ПЖ гипертрофируется правая половина межжелудочковой перегородки. Меняется положение сердца в полости грудной клетки.
Различают несколько вариантов ЭКГ при гипертрофии ПЖ:
1) резко выраженная гипертрофия ПЖ, при которой ПЖ больше ЛЖ (R-тип);
2) ПЖ гипертрофирован, но он меньше ЛЖ. При этом возбуждение в ПЖ течет замедленно, дольше, чем в ЛЖ (rSR¢-тип);
3) умеренная гипертрофия ПЖ, когда он значительно меньше ЛЖ (S-тип).
Возбуждение миокарда при резко выраженной гипертрофии ПЖ, когда он больше ЛЖ (I вариант) можно представить в виде нескольких стадий.
Стадия I возбуждения. В связи с резкой гипертрофией ПЖ и правой половины межжелудочковой перегородки, масса которой превалирует над ее левой половиной, результирующий вектор возбуждения межжелудочковой перегородки направлен противоположно таковому при норме, т. е. справа налево (рис. 55).

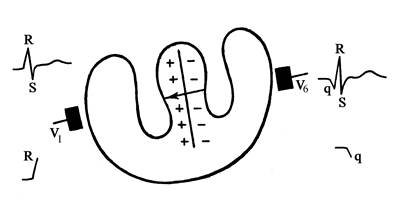

Рис. 55. Ход возбуждения при резко выраженной гипертрофии ПЖ в I стадию возбуждения межжелудочковой перегородки. Объяснение в тексте.
В результате в отведении V1 регистрируется зубец q, поскольку суммарный вектор возбуждения направлен в противоположную от положительного электрода сторону данного отведения. Напротив, в отведении V6 формируется небольшой зубец r ввиду распространения волны возбуждения к положительному полюсу этого отведения.
Во II стадию возбуждается миокард правого и ЛЖ. При этом, как и в норме, вектор ПЖ направлен слева направо, а левого соответственно наоборот, т. е. справа налево. Однако поскольку масса миокарда ПЖ больше, чем левого, результирующий вектор направлен слева направо (рис. 56). Такое направление результирующего вектора в сторону положительного полюса отведения V1 и отрицательного V6 обусловливает появление выраженного зубца R в правом грудном отведении и зубца S в левом.

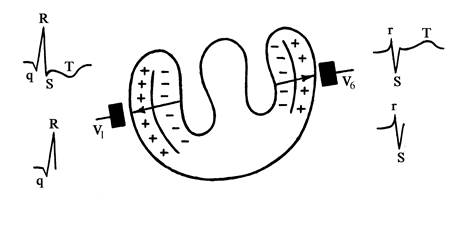

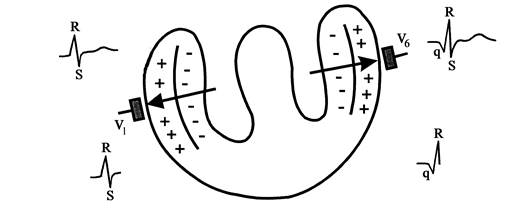

Рис. 56. Ход возбуждения при резко выраженной гипертрофии ПЖ во II стадию. Объяснение в тексте.
Следовательно, при резко выраженной гипертрофии ПЖ в отведении V1 ЭКГ обычно имеет вид qR или R. Зубец q в V1 связан с возбуждением гипертрофированной межжелудочковой перегородки, ее правой половины. Если нет заметного преобладания вектора правой половины межжелудочковой перегородки над вектором ее левой половины, например, когда оба вектора приблизительно равны, то зубец q в V1 может отсутствовать. Зубец R в V1 связан с возбуждением гипертрофированного ПЖ. В отведении V6 обычно ЭКГ имеет вид rS или Rs, реже RS с глубоким зубцом S. Зубец r(R) в V6 обусловлен возбуждением правой половины межжелудочковой перегородки и начальным возбуждением ЛЖ. Зубец s(S) в V6 записывается во время деполяризации гипертрофированного ПЖ. Чем больше гипертрофия ПЖ, тем больше высота R в V1 и тем глубже S в V6 и тем меньше r в V6 и наоборот.
Процесс реполяризации в ЛЖ при резкой гипертрофии ПЖ протекает как и в норме, т. е. вектор реполяризации направлен от эндокарда к эпикарду, справа налево. Волна реполяризации в ПЖ отличается от нормы тем, что идет от эндокарда в период, когда еще не закончилось его возбуждение у эпикарда, и, следовательно, так же, как и в ЛЖ, вектор ориентирован справа налево (рис. 57). В момент окончания возбуждения в желудочках сегмент ST в V1, V6 не будет расположен на изолинии как в норме, так как электроды V1 и V6 будут фиксировать в этот период электрическое поле начавшегося уже восстановления в правом и ЛЖ. При этом в отведении V1 сегмент ST будет располагаться ниже изолинии, поскольку вектор реполяризации направлен к отрицательному полюсу этого электрода. Напротив, сегмент ST будет располагаться выше изолинии в отведении V6, к положительному полюсу которого будет направлен результирующий вектор реполяризации.

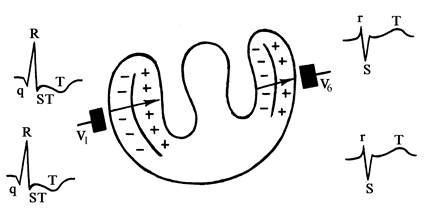

Рис. 57. Процесс реполяризации при резко выраженной гипертрофии ПЖ. Объяснение в тексте.
Аналогичным механизмом объясняется образование асимметричного отрицательного зубца Т в V1 и положительного зубца Т в V6.
Формированию ЭКГ при гипертрофии ПЖ, когда он меньше левого и его возбуждение происходит замедленно, присущи свои особенности (2 вариант). В этом случае в I стадию возбуждения (рис. 58) так же, как и в норме, происходит возбуждение левой половины межжелудочковой перегородки, что и определяет направление суммарного вектора деполяризации слева направо.

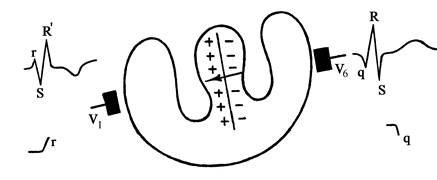

Рис. 58. Ход возбуждения в I стадию при гипертрофии ПЖ, когда он меньше ЛЖ и процесс его возбуждения замедлен. Объяснение в тексте.
На ЭКГ под влиянием этого вектора формируется в правых грудных отведениях (V1) зубец r, а в левых (V6) — q, что обусловлено ориентировкой результирующего вектора в сторону положительного полюса правых и отрицательного полюса левых грудных отведений.
II стадия возбуждения (рис. 59) охватывает период деполяризации правого и ЛЖ. Вектор возбуждения ПЖ направлен слева направо, а левого — справа налево. Результирующий вектор, несмотря на гипертрофию ПЖ, направлен также справа налево.

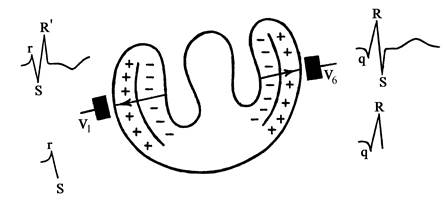

Рис. 59. Ход возбуждения во II стадию при гипертрофии ПЖ, когда он меньше ЛЖ и процесс его возбуждения замедлен. Объяснение в тексте.
Под влиянием этого результирующего вектора, проецирующегося на отрицательные стороны осей правых грудных отведений, регистрируется зубец S в V1. Напротив, ориентация суммарного вектора возбуждения в сторону положительных электродов левых грудных отведений приводит к появлению зубца R в V6.
Стадия III возбуждения связана с конечным возбуждением гипертрофированного ПЖ, которое продолжается после окончания деполяризации ЛЖ. Вследствие этого конечный вектор возбуждения ПЖ направлен слева направо (рис. 60). Под влиянием этого вектора, направленного к положительному полюсу правых грудных отведений, образуется зубец R¢ в отведении V1. В левых грудных отведениях (V6) при этом формируется зубец S, поскольку конечный вектор возбуждения ПЖ ориентирован в сторону отрицательных сторон электродов. Особенность зубца R¢ заключается в том, что он больше предшествующего ему зубца r, т. е. R¢ в V1 > r в V1. Это объясняется тем, что конечное возбуждение ПЖ не встречает противодействие со стороны ЭДС ЛЖ, а также тем, что вектор конечного возбуждения ПЖ близко расположен к электроду V1.

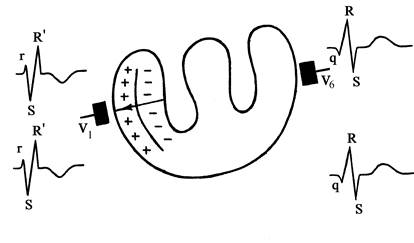

Рис. 60. Ход возбуждения в III стадию при гипертрофии ПЖ, когда он меньше ЛЖ и процесс его возбуждения замедлен. Объяснение в тексте.
Третий вариант связан с умеренной гипертрофией ПЖ, но он остается значительно меньше левого. I стадия возбуждения (рис. 61) протекает аналогично норме. Вектор возбуждения левой половины межжелудочковой перегородки направлен слева направо. Поэтому, как и в норме, у электрода V1 записывается зубец r, а у электрода V6 — зубец q.

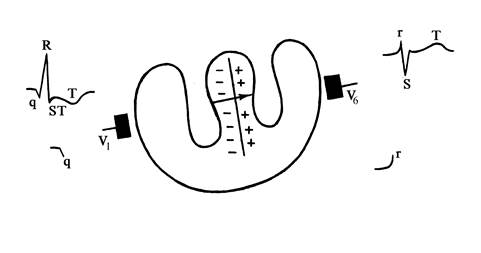

Рис. 61. Ход возбуждения в I стадию при умеренной гипертрофии ПЖ. Объяснение в тексте.
II стадия возбуждения отражает ход деполяризации в правом и ЛЖ и протекает так же, как и в норме. Так, вектор возбуждения ПЖ направлен слева направо, а ЛЖ — справа налево (рис. 62). Суммарный вектор возбуждения обращен от электрода V1 к электроду V6, т. е. справа налево.
Рис. 62. Ход возбуждения во II стадию при умеренной гипертрофии ПЖ. Объяснение в тексте.
Под воздействием суммарного вектора в отведении V1 образуется зубец S, который меньше, чем в норме, а в отведении V6 — зубец R, амплитуда которого также снижена по сравнению с нормой. Это связано с тем, что результирующий вектор возбуждения желудочков, имеющий направление в сторону левых грудных отведений, будет значительно меньше за счет ЭДС гипертрофированного ПЖ.
Диагностические признаки гипертрофии ПЖ
Диагноз гипертрофии ПЖ ставится по изменениям ЭКГ в грудных отведениях. Главным признаком гипертрофии ПЖ является высокий зубец R в отведениях V1, V2, когда RV1 > SV1. Специфично также появление глубокого зубца S в левых грудных отведениях (V5, V6).

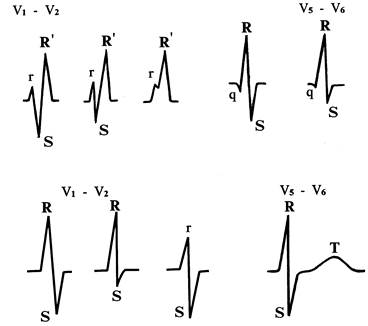

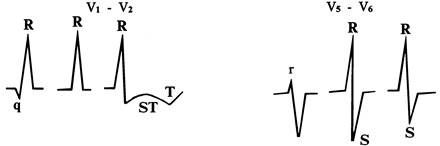

Наряду с указанными признаками необходимо знать, что их выраженность зависит от варианта гипертрофии ПЖ. На рис. 63 представлены виды желудочковых комплексов в грудных отведениях при различных вариантах гипертрофии ПЖ.
