1. Отведение при расположении электродов на предплечьях обозначается, как

Дата: 2025-06-15; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

1) I

2) II

3) III

4) aVL

5) aVR

6) aVF

2. ОТВЕДЕНИЕ ПРИ РАСПОЛОЖЕНИИ ЭЛЕКТРОДОВ НА ПРАВОЙ РУКЕ И ЛЕВОЙ НОГЕ ОБОЗНАЧАЕТСЯ, КАК

1) I

2) II

3) III

4) aVL

5) aVR

6) aVF

3. ОТВЕДЕНИЕ ПРИ РАСПОЛОЖЕНИИ ЭЛЕКТРОДОВ НА ЛЕВОЙ РУКЕ И ЛЕВОЙ НОГЕ ОБОЗНАЧАЕТСЯ, КАК

1) I

2) II

3) III

4) aVL

5) aVR

6) aVF

4. УСИЛЕННЫЕ ОДНОПЛЮСНЫЕ ОТВЕДЕНИЯ ОТ КОНЕЧНОСТЕЙ ОБОЗНАЧАЮТСЯ, КАК

1) I

2) II

3) III

4) aVL

5) aVR

6) aVF

5. ЗУБЕЦ P НА ЭКГ ОТРАЖАЕТ ПРОЦЕСС

1) прохождения возбуждения по синусовому узлу

2) прохождения возбуждения с синусового узла на правое предсердие

3) возбуждения обоих предсердий

4) прохождения возбуждения от предсердий к правому желудочку

5) распространения возбуждения по предсердиям, АВ- узлу и желудочкам

6. НОРМАЛЬНАЯ ДЛИТЕЛЬНОСТЬ И АМПЛИТУДА ЗУБЦА P СОСТАВЛЯЕТ

1) 0,066-0,10 с и 0,5-2,5 мм

2) 0,10-0,14 с и 0,5-1 мм

2) 0,12-0,16 с и 2-3 мм

4) 0,16-0,20 с и 3-4 мм

7. ИНТЕРВАЛ P-Q НА ЭКГ ОТРАЖАЕТ ПРОЦЕСС

1) прохождения возбуждения по предсердиям

2) распространения возбуждения по межжелудочковой перегородке

3) распространения возбуждения по левому желудочку

4) прохождения возбуждения по предсердиям и АВ-соединению

8. НОРМАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ P-Q СОСТАВЛЯЕТ

1) 0,05-015 с

2) 0,1-0,12 с

3) 0,12-0,2 с

4) 0,2-0,4 с

9. КОМПЛЕКС QRS НА ЭКГ ОТРАЖАЕТ ПРОЦЕСС

1) реполяризации желудочков

2) возбуждения обоих предсердий

3) распространения возбуждения по АВ-соединению к желудочкам

4) распространения возбуждения по правому и левому желудочкам

10. СЕГМЕНТ ST НА ЭКГ ОТРАЖАЕТ ПРОЦЕСС

1) реполяризации предсердий

2) деполяризации обоих желудочков

3) реполяризации желудочков

4) деполяризации предсердий и желудочков

Глава 3
Электрокардиограмма при гипертрофии миокарда

Гипертрофия предсердий или желудочков развивается при их длитель­ной гиперфункции. Под гипертрофией того или иного отдела сердца понимают увеличение массы и количества мышечных волокон. Общие закономерности изменения ЭКГ при гипертрофии включают в себя:

1) увеличение ЭДС соответствующего отдела сердца;

2) увеличение времени возбуждения гипертрофированного отдела сердца, что проявляется некоторым увеличением времени прове­дения импульса, т. е. нарушением проводимости, чему способ­ствует присоединяющаяся дилатация сердца;

3) нарушение реполяризации соответствующего отдела сердца вслед­ствие относительной коронарной недостаточности, развития дистрофии и склероза;

4) изменение положения сердца в грудной клетке вследствие изме­нения направления волны возбуждения в гипертрофированном отделе миокарда.

Таким образом, при гипертрофии сердца изменения ЭКГ могут быть обусловлены одним или сразу несколькими факторами, наиваж­нейшими из которых являются:

1) собственно гипертрофия;

2) дилатация, сопутствующая гипертрофии;

3) нарушение проводимости вследствие гипертрофии и (или) дилатации;

4) изменение расположения сердца в грудной полости.

Отсутствие четкой корреляции между изменениями ЭКГ и мас­сой сердца, в том числе его отделов, привело к использованию, наряду с термином «гипертрофия», термина «увеличение». Однако принято отдавать предпочтение термину «гипертрофия».

ГИПЕРТРОФИЯ ПРЕДСЕРДИЙ

Гипертрофия предсердий может быть изолированной, т. е. касаться только левого или ПП, а также сочетанной.

Гипертрофия ПП

При гипертрофии ПП возрастает его ЭДС. Продолжительность возбуждения ПП превышает норму, в то время как возбуждение ЛП остается в пределах последней. На рис. 40 представлена схема образо­вания зубца Р в норме и при гипертрофии ПП.

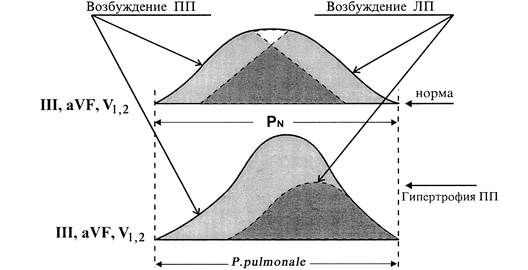

Рис. 40. Формирование зубцов Р в норме и при гипертрофии ПП. Объяснение в тексте.

В норме зубец Р состоит из двух компонентов, 1-й компонент обусловлен возбуждением ПП. 2-й компонент возникает на 0,02 с позднее первого и связан с возбуждением ЛП. Наслаиваясь друг на друга, оба компонента составляют единый зубец Р, где восходящая часть отражает возбуждение ПП, а нисходящая соответственно левого. Допускается двугорбость зубца Р, но время между вершинами отдельных компонентов не должно превышать 0,02 с.

При гипертрофии ПП увеличивается вектор возбуждения этого отдела сердца, что приводит к увеличению амплитуды и продолжи­тельности первого компонента зубца Р. Вторая часть зубца Р, связан­ная с возбуждением ЛП, не изменена по сравнению с нормой. В результате сложения векторов возбуждения правого и ЛП образуется единый остроконечный зубец Р, который обычно называют «Р-pulmonale». При этом общая длительность (ширина зубца Р) возбуж­дения предсердий не превышает нормальных значений.

На рис. 41 изображен механизм образования зубца Р в правом грудном отведении (V1) в норме и при гипертрофии ПП.

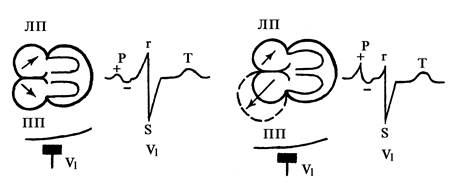

Рис.41. Формирование двухфазного зубца Р в отведении V1 в норме и при гипертрофии ПП. Объяснение в тексте.

В норме в грудном отведении V1 зубец Р в большинстве случаев двухфазный (+/–). Его первая, положительная, фаза обуслов­лена возбуждением ПП, а вторая, отрицательная, — возбуждением ЛП. Это обусловлено тем, что при возбуждении ПП вектор возбуждения направлен в сторону положительного электрода данного отведения, а при возбуждении ЛП к отрицательному. При этом ширина и ампли­туда обеих фаз зубца одинакова.

При гипертрофии ПП вектор его возбуждения увеличивается, что приводит к возрастанию амплитуды первой положительной фазы зубца Р. Вследствие этого последний становится асимметричным с преобладанием первой положительной фазы.

Таким образом, наиболее важным признаком гипертрофии ПП является форми­рование высокоамплитудного, остроконечного зубца Р (более 2–2,5 мм) при сохраненной его длительности (допускается незначительное увели­чение до 0,11–0,12 с). Это наиболее часто обнаруживается во II, III, aVF отведениях, а при наличии двухфазного зубца Р в правых грудных отведениях выявляется его асимметрия с преобладанием положительной фазы.

Другие признаки гипертрофии ПП включают в себя:

1) отклонение электрической оси предсердий вправо, а именно РIII > РII > PI (при норме PII > PI > РIII);

2) увеличение времени активации ПП более 0,04 с (этот показатель измеряется временем от начала зубца Р до его вершины);

3) уменьшение индекса Макруза менее 1,1 (индекс Макруза пред­ставляет отношение длительности зубца Р к продолжительности сегмента PQ и в норме равного 1,1–1,6);

4) косвенным признаком является нарушение соотношения между зубцами Р и Т во II, III, aVF отведениях по типу: PI, III, aVF > ТII, III, aVF (при норме РII, III, aVF < TII, III, aVF).

На рис. 42 представлена ЭКГ больного с гипертрофией ПП.

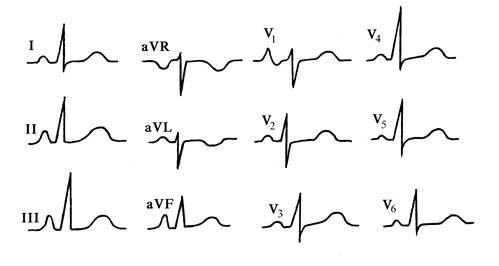

Рис. 42. ЭКГ при гипертрофии ПП. Высокий остроконечный зубец PII, III, aVF. В отведении VI зубец Р асимметричный с преобладанием положительной фазы.

«Р-pulmonale» наиболее часто отмечается при:

1) хронических специфических и неспецифических заболеваниях лег­ких (хронический бронхит, бронхиальная астма, пневмосклероз, эмфизема легких, фиброзирующие альвеолиты, туберкулез, пневмо-кониозы и др.), ведущих к развитию хронического легочного сердца;

2) легочной гипертензии;

3) врожденных и приобретенных пороках сердца с перегрузкой правых отделов;

4) повторных тромбоэмболиях в систему легочной артерии.

В случаях, когда на ЭКГ появляются характерные для гипертрофии ПП изменения после острой ситуации (острая пневмония, приступ бронхиаль­ной астмы, отек легких, инфаркт миокарда, эмболия легочной арте­рии), принято использовать термин «перегрузка» ПП. Обычно эти признаки исчезают после стихания острой клинической симптомати­ки. О перегрузке ПП принято говорить также, если речь идет о забо­леваниях, при которых обычно не развивается гипертрофия этого отдела сердца (хроническая ИБС, тиреотоксикоз, сахарный диабет и др.).

Гипертрофия ЛП

При гипертрофии ЛП увеличивается ЭДС, связанная с возбуж­дением указанного отдела сердца. Это приводит к увеличению вектора возбуждения ЛП и продолжительности его возбуждения при сохранении величины и продолжительности возбуждения ПП. Как видно на рис. 43, первый компонент зубца Р, связанный с возбуж­дением ПП, не отличается от нормы. Вторая часть зубца Р, обуслов­ленная возбуждением гипертрофированного ЛП, увеличена по ампли­туде и продолжительности. В результате образуется двугорбый широкий зубец Р. При этом вторая вершина превышает по ампли­туде первую. Такой зубец называют «P-mitrale», поскольку наиболее часто он встречается при митральном стенозе.

Рис. 43. Формирование зубцов Р в норме и при гипертрофии ЛП.
Объяснение в тексте.

Формирование зубца Р при гипертрофии ЛП в правом грудном отведении (VI), где обычно в норме образуется двухфазный зубец, представлено на рис. 44.

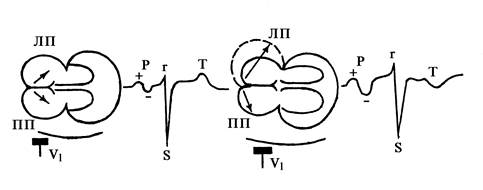

Рис. 44. Формирование двухфазного зубца Р в отведении VI в норме и при гипертрофии ЛП. Объяснение в тексте.

Вектор возбуждения ЛП направлен от электрода V1 в сторону его отрицательного полюса, что вызывает вслед за положительной фазой зубца Р, обусловленной возбуждением ПП, появление глубокой и широкой отрицательной фазы этого зубца. В результате форми­руется двухфазный (+/–) зубец PVI с резким преобладанием второй отрицательной фазы. Ширина второй отрицательной фазы зубца Р обычно увеличена за счет более длительного возбуждения ЛП.

Таким образом, наиболее существенным признаком гипертрофии ЛП является формирование широкого и двугорбого зубца Р (ширина Р превышает 0,10–0,12 с), который наиболее выражен в I, II, aVL, V5, V6 отведениях. В правых грудных отведениях при наличии двух­фазного зубца Р на данную патологию будет указывать преобладание второй отрицательной фазы.

Другие признаки гипертрофии ЛП включают в себя:

1) отклонение электрической оси предсердий влево или ее горизон­тальное положение, а именно PI > РII > РIII (при норме РII > PI > РIII);

2) увеличение времени активации ЛП более 0,06 с (этот показатель измеряется временем от начала зубца Р до его второй вершины или самой высокой точки зубца Р);

3) увеличение индекса Макруза более 1,6.

На рис. 45 представлена ЭКГ больного с гипертрофией ЛП.

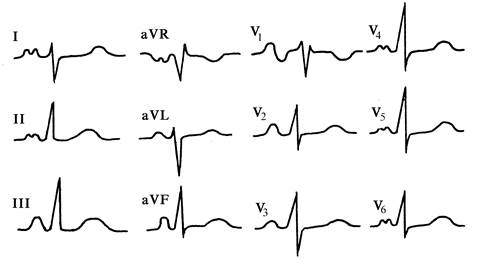

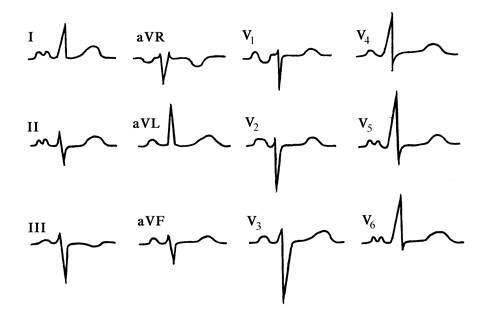

Рис. 45. ЭКГ при гипертрофии ЛП. Широкий двугорбый зубец Р регистрируется в I, II, V5, V6 отведениях. V1 с преоблада­нием отрицательной фазы. РаVR широкий, отрицательный.

«P-mitrale» наиболее часто отмечаются при:

1) митральном стенозе;

2) митральной недостаточности;

3) аортальных пороках сердца;

4) врожденных пороках сердца с перегрузкой левых отделов;

5) гипертонической болезни;

6) кардиосклерозе.

При появлении на ЭКГ широкого двугорбого зубца Р после острой ситуации (гипертонический криз, инфаркт миокарда, острая левожелудочковая недостаточность и др.) его трактуют как признак перегрузки ЛП. Считается, что такие изменения исчезают по мере стихания клинических проявлений указанных расстройств.

Гипертрофия обоих предсердий

При гипертрофии обоих предсердий увеличиваются векторы возбуждения правого и ЛП, что приводит к появлению на ЭКГ призна­ков гипертрофии обоих отделов сердца. Гипертрофия ПП обычно регистрируется в III и aVF отведениях в виде высокого заостренного зубца Р. Гипертрофия ЛП лучше отражается в отведениях I, aVL, V5, V6, где фиксируется широкий двугорбый зубец Р. При сочетанной гипертрофии предсердий длительность зубца Р увеличивается во всех отведениях.

Наибольшее значение для распознавания гипертрофии обоих предсердий имеет ЭКГ в отведении V1. Как показано на рис. 46, за счет комбинированной гипертрофии увеличиваются векторы возбуж­дения правого и ЛП одновременно. Это приводит к выраженному увеличению первого и второго компонентов зубца Р.

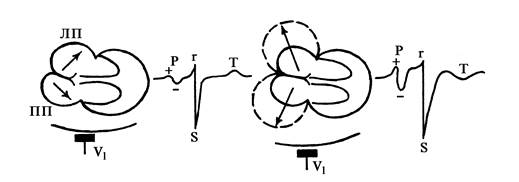

Рис. 46. Формирование зубца Р в отведении V1 в норме и гипер­трофии обоих предсердий. Объяснение в тексте.

В результате в отведениях V1 или V2 и V3 регистрируется зубец Р с резко выраженными первой положительной и второй отрицательной фазой. Первая положительная, остроконечная, высокоамплитудная фаза обус­ловлена возбуждением гипертрофированного ПП. Вторая отрицатель­ная, широкая фаза связана с гипертрофией ЛП (рис. 46).

Другим признаком гипертрофии обоих предсердий является увеличение времени активации правого и ЛП (для ПП более 0,04 с, ЛП — 0,06 с).

В практической деятельности вместо термина «гипертрофия обоих предсердий» можно использовать понятия «увеличение обоих предсердий» или «комбинированная гипертрофия предсердий».

Гипертрофия обоих предсердий наиболее часто отмечается при:

1) митрально-трикуспидальных пороках сердца;

2) аортально-трикуспидальных пороках сердца;

3) врожденных пороках сердца с перегрузкой обеих его половин;

4) сочетании хронических неспецифических заболеваний легких, сопровождающихся легочным сердцем и гипертонической болезнью, ИБС, кардиосклерозом.

На рис. 47 представлена ЭКГ при гипертрофии обоих предсердий.

Если после острой ситуации (инфаркт миокарда, отек легких и др.) на ЭКГ появляются изменения зубца Р, характерные для гипер­трофии обоих предсердий, принято их обозначать термином «перегрузка обоих предсердий». В пользу такого заключения будет свидетельствовать нормализация ЭКГ по мере стихания клинических проявлений.

Рис. 47. ЭКГ при гипертрофии обоих предсердий. PI, II, V4–V6 широкий зазубренный. Р аVR широкий двугорбый отрицатель­ный. В V1 зубец Р с выраженными положительной и отрицательной фазами. PIII, aVF, V2 — высокий остро­конечный.

ГИПЕРТРОФИЯ ЖЕЛУДОЧКОВ

Так же, как гипертрофия предсердий, гипертрофия желудочков бывает изолированной, то есть либо левого, либо ПЖ, а также сочетанной.

Гипертрофия ЛЖ

При гипертрофии ЛЖ его масса более чем в норме преоб­ладает над массой ПЖ. Все это приводит к увеличению ЭДС и вектора возбуждения ЛЖ. Увеличивается также продолжительность возбуждения гипертрофированного желудочка вследствие не только его гипертрофии, но в основном из-за развития в нем дистрофи­ческих и склеротических изменений.

Ход возбуждения ЛЖ при его гипертрофии условно разделяют на стадии, позволяющие разобраться в сущности происходящих явлений.

Стадия I возбуждения происходит так же, как в норме, и обусловлена возбуждением левой половины межжелудочковой перего­родки, которая вследствие своей гипертрофии обладает еще более выраженным преобладанием ЭДС, чем в норме, по отношению к своей правой половине. Направление вектора возбуждения перегород­ки во фронтальной плоскости ориентировано слева направо (рис. 48). В результате в правых грудных отведениях регистрируется положи­тельный зубец r, тогда как в левых грудных, напротив, отрица­тельный зубец q. Это объясняется тем, что направление данного вектора ориентировано в сторону правых грудных отведений, т. е. к положительному электроду, тогда как по отношению к левым грудным электродам вектор направлен в противоположную сторону, а именно к их отрицательному полюсу.

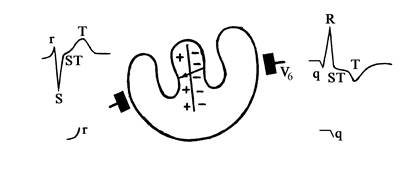

Рис. 48. Ход возбуждения миокарда желудочков в I стадию при гипертрофии ЛЖ.

В связи с гипертрофией левой половины межжелудочковой перегородки вектор ее возбуждения больше, чем в норме. Поэтому зубец q в левых грудных отведениях, в частности в V6, большей, чем в норме амплитуды, но не патологический.

Стадия II возбуждения характеризуется дальнейшим возбужде­нием межжелудочковой перегородки, которая, однако, становится элек­трически нейтральной и в эту стадию уже не влияет на суммарный вектор возбуждения сердца. Определяющим вектором в эту стадию является вектор возбуждения правого и гипертрофированного ЛЖ. При этом, естественно, преобладает вектор возбуждения ЛЖ, кото­рый определяет направление результирующего вектора справа налево (рис. 49).

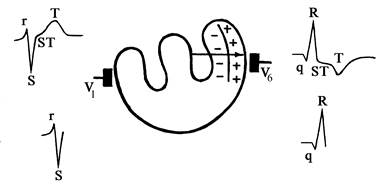

Рис. 49. Ход возбуждения миокарда желудочков во II стадию при гипертрофии ЛЖ.

На ЭКГ в эту стадию регистрируются в правом грудном отве­дении (V1) более глубокий, чем в норме, зубец S, тогда как в левом грудном (V6) более высокий зубец R. Это объясняется тем, что результирующий вектор направлен от правых грудных отведений в сторону левых грудных отведений, т. е. в отведении V1 он проеци­рован на отрицательную сторону оси, а в отведении V6 — соответ­ственно на положительную. При этом ширина зубца S в V1 и R в V6 несколько большая, чем в норме, в связи с более длительным перио­дом возбуждения гипертрофированного ЛЖ.

В большинстве случаев процесс возбуждения при гипертрофии ЛЖ ограничивается этими двумя стадиями, анализ которых позволяет сделать следующие выводы.

1. При гипертрофии ЛЖ в правых грудных отведениях (V1, V2) регистрируется ЭКГ, имеющая вид rS. Зубец r в V1 обусловлен возбуждением левой половины межжелудочковой перегородки. Зубец S в V1 имеет большую, чем в норме, амплитуду, несколь­ко уширен и связан с возбуждением гипертрофированного ЛЖ.

2. При гипертрофии ЛЖ в левых грудных отведениях (V5, V6) ЭКГ имеет вид qR или изредка qRS. Зубец q в V6 обусловлен возбуждением левой половины гипертрофированной межжелудоч­ковой перегородки, в связи с чем он имеет большую, чем в норме, амплитуду. Зубец R в V6 связан с возбуждением гипер­трофированного ЛЖ, поэтому он несколько уширен и его амплитуда больше, чем в норме. Изредка в отведении V6 фиксируется зубец S и ЭКГ имеет вид qRS. Зубец S в этих случаях, как и в норме, обусловлен возбуждением основания ЛЖ.

Процесс реполяризации при гипертрофии ЛЖ происходит в ПЖ так же, как и в норме, т. е. распространяется от эпикарда к эндо­карду. Напротив, в гипертрофированном ЛЖ процесс реполяризации начинается, в отличие от нормальных условий, от эндокарда и распространяется к эпикарду. Это обусловлено тем, что процесс реполяризации в ЛЖ при его гипертрофии начинается, в отличие от нормы, в период, когда еще не закончилось возбуждение у эпикарда. Это уже, в свою очередь, связано с более длительным распростра­нением волны возбуждения в гипертрофированном миокарде. В резуль­тате векторы реполяризации правого и ЛЖ при гипертрофии последнего имеют одинаковую ориентацию слева направо (рис. 50).

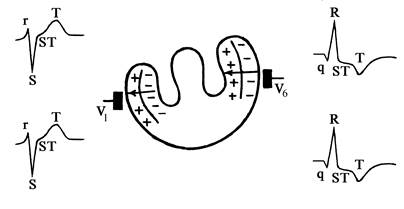

Рис. 50. Процесс реполяризации при гипертрофии ЛЖ. Объяснение в тексте.

Вследствие этого при гипертрофии ЛЖ в отведении V1 будет отмечаться подъем сегмента ST, поскольку в момент окончания возбуждения в ЛЖ на электрод V1 будут действовать векторы реполяризации обоих желудочков, направленных к положительной части оси этого отведения. Наоборот, в момент окончания возбуж­дения в ЛЖ на электрод V6 действуют векторы реполяризации обоих желудочков, чье направление проецируется на отрицательную сторону данного отведения. Это приводит к смещению сегмента ST ниже изоэлектрической линии. Направление вектора реполяризации ПЖ в сторону активного электрода отведения V1, усиленного вектором реполяризации ЛЖ, имеющего аналогичное направление, приводит к регистрации большего, чем в норме, положительного зубца Т в этом отведении. Вектор реполяризации ЛЖ при его гипертрофии направ­лен от положительного полюса отведения V6, в связи с чем в этом отведении регистрируется отрицательный зубец Т. Зубец Т в V6 асимметричный, наибольшая амплитуда его снижения расположена в конце зубца Т. Это объясняется тем, что волна реполяризации посте­пенно приближается к электроду V6, оказывая свое максимальное действие в конце этого процесса, когда волна восстановления распо­ложена в непосредственной близости от электрода V6.

Гипертрофия ЛЖ в основном диагностируется на основании визуального анализа ЭКГ в грудных отведениях. Для этого исполь­зуются следующие диагностические признаки:

1. Высокий зубец R в отведении V5, V6 (он должен быть высоким и больше по амплитуде, чем RV4):

а) четким признаком гипертрофии ЛЖ является признак
RV6 > RV5 > RV4;

б) при умеренной гипертрофии ЛЖ отмечается признак
RV4 < RV5 > RV6.

2. Глубокий зубец S в отведениях V1 и V3.

3. Смещение интервала ST ниже изолинии с отрицательным асим­метричным зубцом Т в V5, V6 и небольшой подъем сегмента ST в V1, V2 в сочетании с положительным зубцом Т.

4. Смещение переходной зоны в сторону правых грудных отве­дений.

5. Синдром TV1 > TV6 (в норме наоборот) при отсутствии коро­нарной недостаточности.
