Определение поворотов сердца вокруг продольной оси.

Дата: 2025-06-15; Просмотры: 1
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Положение сердца относительно продольной оси, условно проведенной через верхушку и основание сердца, оценивают по конфигурации комплек­сов QRS в грудных отведениях, то есть в горизонтальной плоскости. В качестве визуальных ориентиров используют:

1) расположение переходной зоны,

2) наличие зубцов Q и S в отведении V6.

Различают следующие варианты положения сердца в горизон­тальной плоскости:

1. Нормальное положение (рис. 34).

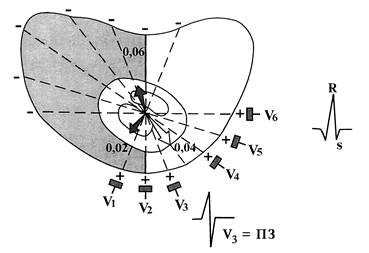

Рис. 34. Нормальное положение сердца в горизонтальной плоскос­ти. Визуальные признаки: переходная зона (ПЗ) в V3; зубцы q и S в V6.

2. Поворот сердца вокруг продольной оси по часовой стрелке (рис. 35).

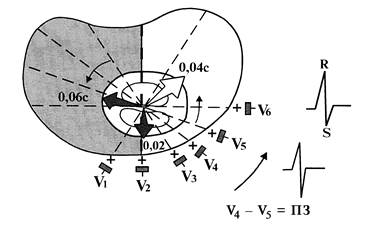

Рис. 35. Поворот сердца вокруг продольной оси по часовой стрелке. Визуальные признаки: переходная зона в V4–V5; зубец q отсутствует в V6, зубец S имеется в V6.

3. Поворот сердца вокруг продольной оси против часовой стрелки (рис. 36).

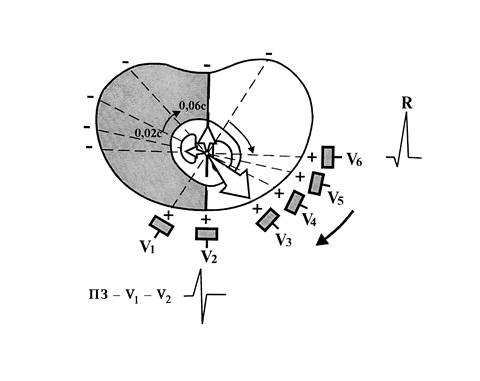

Рис. 36. Поворот сердца вокруг продольной оси против часовой стрелки. Визуальные признаки: переходная зона в V1–V3, зубец q имеется в V6, зубец S отсутствует в V6.



Определение поворотов сердца вокруг поперечной оси.

Разли­чают повороты сердца вокруг поперечной оси верхушкой вперед и кзади. В качестве визуальных признаков используют оценку комп­лекса QRS в I, II, III стандартных отведениях, а именно наличия в нем зубцов Q и S.

Положение сердца относительно поперечной оси может быть нормальным, а также отмечается поворот верхушки сердца вперед кзади.

1. Нормальное положение сердца относительно поперечной оси (рис. 37).

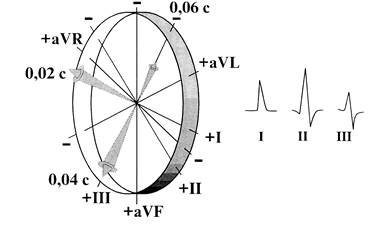

Рис. 37. Конфигурация комплекса QRS в стандартных отведениях при нормальном положении сердца относительно попереч­ной оси. Визуальные признаки: наличие небольших зубцов q и S в I, II, III отведениях или только в одном, или двух из трех отведений.





2. Поворот сердца вокруг поперечной оси верхушкой кпереди (рис. 38).

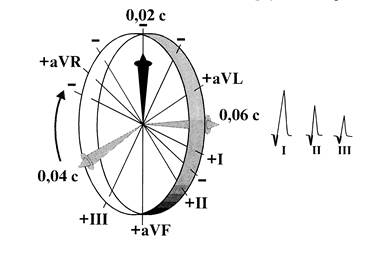

Рис. 38. Конфигурация комплекса QRS в стандартных отведениях при повороте сердца вокруг поперечной оси верхушкой кпереди. Визуальные признаки: наличие зубцов q в I, II, III стандартных отведениях при отсутствии в этих же отведе­ниях зубца S.



3. Поворот сердца вокруг поперечной оси верхушкой кзади (рис. 39).

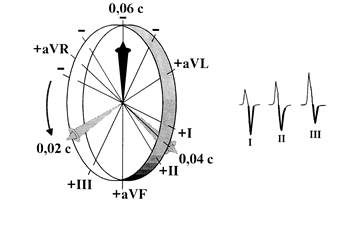

Рис. 39. Конфигурация комплекса QRS в стандартных отведениях при повороте сердца вокруг поперечной оси верхушкой кзади. Визуальные признаки: наличие зубцов S в I, II, III стандартных отведениях при отсутствии в этих же отведениях зубца q.
