Элементы и принцип работы солнечных панелей
Задача солнечной батареи — трансформация энергии солнечных лучей в электричество, питающее бытовые и промышленные устройства. Работа солнечной электростанции в принципе осуществляется по той же схеме, что и обычной.

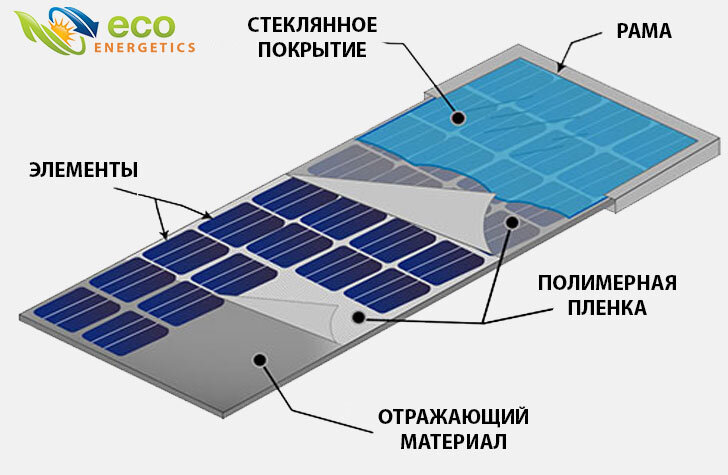

Солнечная панель состоит из 5 элементов Первой составляющей солнечной установки являются фотопанели.
Полупроводниковые устройства, из которых они состоят, напрямую преобразуют энергию небесного светила в постоянный электроток. Как мощность, так и напряжение солнечных панелей могут быть разными, но обязательно кратным 12 В. Гелиобатарея представляет собой совокупность модульных блоков. Располагают батареи в местах, доступных для прямых солнечных лучей.
Чтобы регулировать и контролировать работу солнечных панелей, в схему включают такие приборы, как аккумуляторная батарея, инвертор, контроллер. Аккумулятор выполняет в системе свою традиционную роль — запасается электричеством. Это происходит и во время работы домашних электроприборов от централизованной сети, и когда возникают излишки электроэнергии при питании дома целиком от солнечного модуля.
Энергонакопитель снабжает цепь таким количеством электричества, чтобы в ней постоянно поддерживалось стабильное напряжение. Как правило, в схему включают пару аккумуляторов — основной и резервный. Первый, накопив электроэнергию, немедленно отправляет ее в электросеть.
Второй отдает накопленную энергию только после падения напряжения в сети. Чаще всего потребность в резервном аккумуляторе возникает в малосолнечную погоду или ночью, когда фотопанели работать не могут.

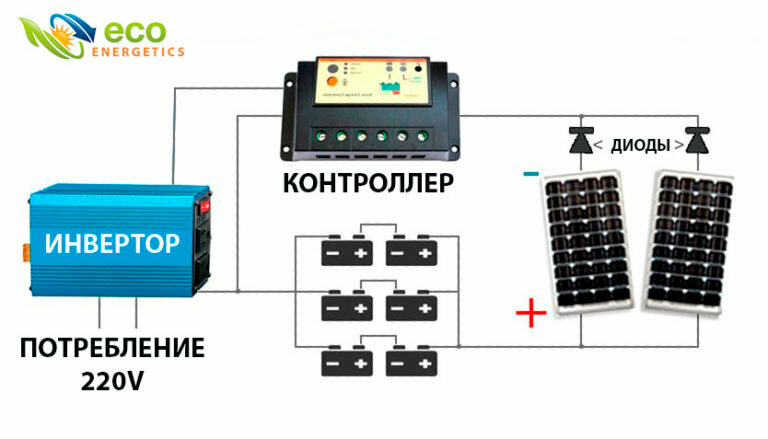

Правильная схема подключения солнечных батарей Своеобразным посредником между гелиопанелью и аккумуляторами является контроллер. На это электронное устройство возложена функция, как контролирующая зарядку и разрядку АБ, так и управляющая этим процессом.
В разное время суток единица поверхности облучается солнцем по-разному. Поэтому меняется и напряжение, выдаваемое панелью. Для зарядки аккумуляторной батареи в пределах нормы необходимо напряжение, величина которого ограничена определенным диапазоном. Солнечный коллектор нивелирует неритмичность, обусловленную инсоляцией. Наличие такого прибора исключает перезарядку АБ с последующим ее закипанием. Также контроллер не допустит снижения запаса электроэнергии ниже установленной нормы, гарантирующей надежную работу всей энергосистемы.
Существует три типа таких устройств:
«On-Off» — приборы, подключающие либо отключающие аккумулятор к солнечной батарее в зависимости от уровня напряжения на его клеммах. Уровень зарядки стабильно удерживается на уровне 70%.
ШИМ контроллер — модуляция позволяет достичь 100% заряда АБ на последнем этапе зарядки.
МРРТ — эти устройства преобразуют параметры энергии, полученной от солнечных батарей, до наиболее приемлемых для зарядки АБ, повышая ее эффективность до 30%.
Инвертор — узел, преобразовывающий постоянный ток, полученный от солнечных модулей, в переменный напряжением 220 В.
Это как раз та разность потенциалов, которая является рабочей для большинства видов бытовой техники. Инверторы выпускают в трех вариантах: автономные, сетевые, гибридные. Первые не контактируют с наружной электрической сетью. On grid (сетевые) функционируют только с централизованной сетью.
Кроме преобразующей функции такие инверторы могут регулировать амплитуду тока, частоту напряжения и другие параметры сети. Hybrid (гибридный) инвертор обладает функциями как автономного, так и сетевого оборудования. Когда работает центральное электроснабжение, он берет от солнечной батареи максимум электроэнергии, а если общая сеть отключена, работает полностью автономно.
