Лабораторно-практическая работа № 20
Наименование работы: Монтаж принципиальной электрической схемы автоматического управления вентиляторно-калориферной установкой.
Цель работы: изучение вентиляторно-калориферной установки, электрической схемы вентиляторно-калориферной установки, режимов работы.
Оснащение: Описание работы и электрическая схема вентиляторно-калориферной установки.
Порядок выполнения работы:
1. Изучить техническую документацию и ответить письменно на вопросы:
2. Где применяются и как работают установки?
3. Назовите применяемые нагревательные элементы установки, их характеристики и особенности применения.
4. Применение электрокалориферных СФОА установок, их технические характеристики устройство.
5. Изучить и выполнить электрическую схему электрокалориферной установки СФОА 25/0,5 и назначение элементов схемы.
6. Описать работу электросхемы.
7. Что указывают включенные HL1...HL5.
8. Какой переключатель используют для ручного включения электрокалориферов.
9. Почему включение нагревателей возможно лишь после включения вентилятора автоматом Q F1.
Выполнить отчёт.
ЭЛЕКТРОКАЛОРИФЕРНАЯ УСТАНОВКА СФОА-25
Электрокалориферные отопительно-вентиляционные установки широко используют для общего обогрева помещений. Преимущество их состоит в том, что в одном агрегате совмещаются функции отопления и вентиляции. Они имеют простую регулировку теплового потока и количества подаваемого воздуха. В качестве побудителей движения воздуха используют осевые и центробежные вентиляторы, сочлененные с калорифером переходными вставками и конфузором. Для равномерного обдувания нагревательных элементов калорифер размещают перед входом в вентилятор. Нагревательные элементы выполняют из нихромовой или фехралевой проволоки, которую наматывают на изолирующее основание из огнеупорных материалов или свивают в спирали и крепят на изоляторах. В мощных калориферах нагревательные элементы выполняют из ленты, которая изгибается в виде зигзага длинной стороной сечения по направлению движения воздуха. Однако наиболее надежны и безопасны трубчатые нагревательные элементы, широко применяемые в электрокалориферах.
Трубчатые нагревательные элементы электрокалориферов изготавливают с гладкой и оребрённой наружной поверхностью. Например, алюминиевые диски-ребра, насаженные на трубчатый нагреватель, значительно улучшают отвод тепла и условия его работы. Еще более эффективно оребрение, выполненное методом накатки алюминиевого корпуса нагревателя и др. Скорость движения воздуха через калорифер находится в пределах 10...15 м/с и выбирается из условия обеспечения допустимой температуры на поверхности нагревательных элементов (до 200°С) и отсутствия возгонки органической пыли.

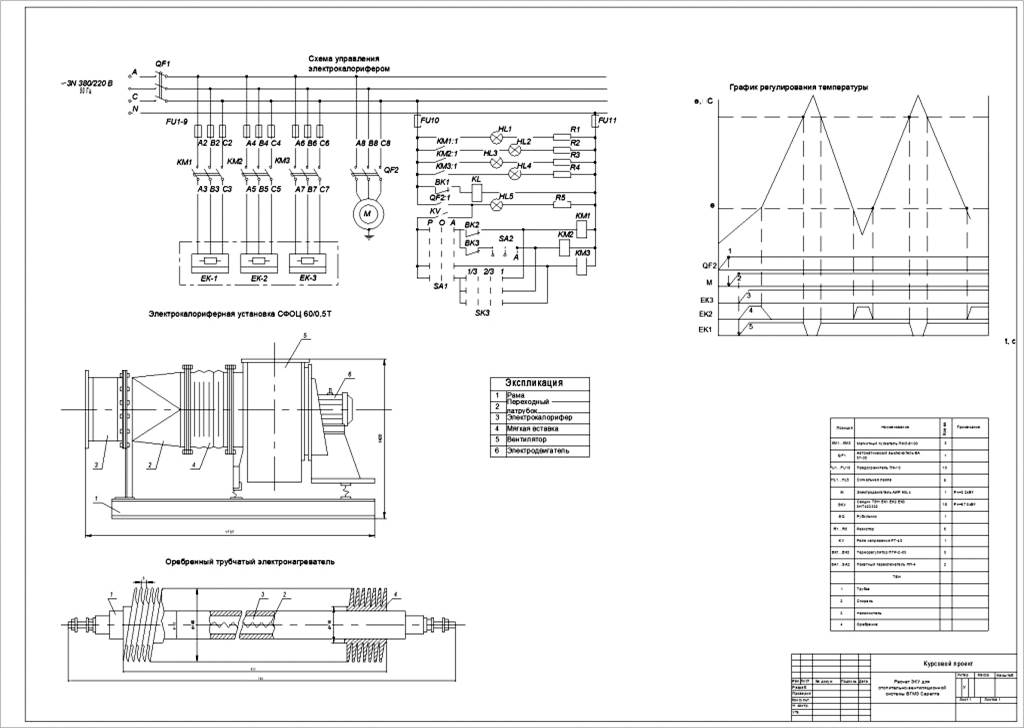

Для систем вентиляции и электроотопления помещений при температуре нагрева воздуха не выше 50°С широко применяют стационарные электрокалориферные установки типа СФОА с тепловой мощностью 15, 25, 40, 60 и 100 кВт. Общий вид электрокалориферной установки СФОА-25 показан на рисунке 2. Калорифер представляет собой сварную каркасную теплоизолированную конструкцию, внутри которой установлены оребренные трубчатые электронагреватели, объединенные в две или три самостоятельные секции, при включении и отключении которых можно получить три ступени мощности--100, 67 и 33,3%.
Рис.2. Электрокалориферная установка СФОА-25/0,5:
1 -- рама; 2 -- переходный патрубок; 3 -- электрокалорифер;
4-- мягкая вставка; 5 -- электровентилятор
Электрическая схема установки СФОА-25 приведена на рисунке 3. Установку включают под напряжение со щита управления автоматическим выключателем QF1 и пускателем К.. Пакетный выключатель S A3 позволяет отключать отдельно секции и этим регулировать мощность нагрева. Включение нагревателей можно производить вручную или автоматически. Автоматическое регулирование осуществляется по температуре помещения, которая контролируется термореле SK2 и SK3, установленными в помещении. При температуре выше установленной контакты SK2 и SK3 размыкаются и отключают катушки пускателей К M1 и К M2, которые, в свою очередь, отключают нагреватели. Для защиты нагревателей от перегрева на выходе установлен электроконтактный манометрический термометр SK1, который при температуре воздуха 50°С замыкает свой контакт и подает питание на реле К V, реле срабатывает и отключает нагреватели. Повторное включение нагревателей возможно лишь при снятии напряжения с цепей управления и устранении причины перегрева. Включение нагревателей возможно лишь после включения вентилятора автоматом QF1, блок-контакты которого включены в цепь реле QF2 (ветровое реле). При отключении автоматического выключателя двигателя вентилятора выключаются также и нагревательные элементы калорифера.

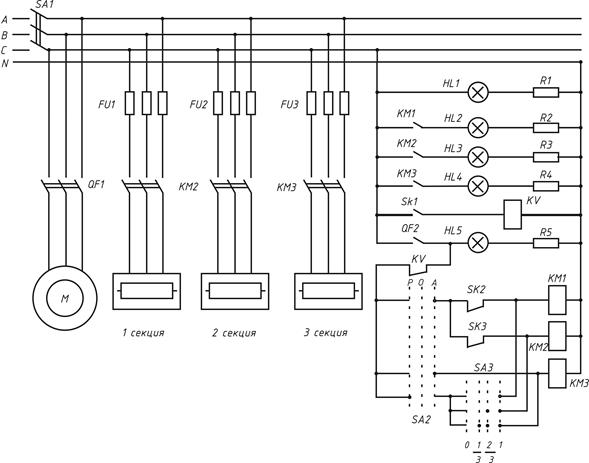

Рис. 3. Принципиальная электрическая схема электрокалориферной установки СФОА-25/0,5:
SA1 -- рубильник; QF1 -- автоматический выключатель; М -- электродвигатель вентилятора; FU1 ... FU3 -- предохранители; КM1 ... КMЗ -- пускатели магнитные; HL1... НL5 -- лампы сигнальные; SA2, SA3 -- переключатели универсальные; SK1 -- терморегулятор; SK2, SK3 --датчики температуры; RI... R5 -- резисторы. QF2 - ветровое реле.

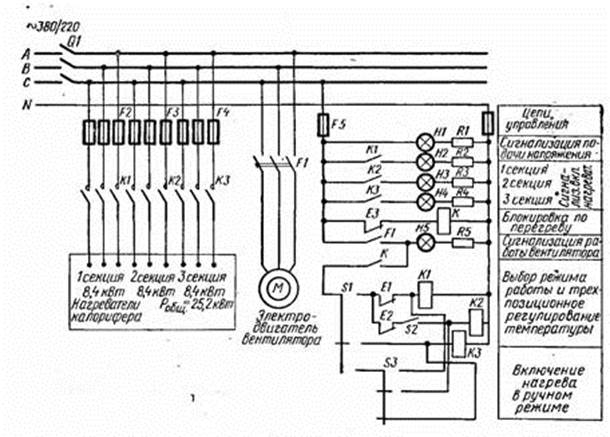

Рис. 3. Принципиальная электрическая схема электрокалориферной установки СФОА-25/0,5:
Q -- рубильник; F1 -- автоматический выключатель; М -- электродвигатель вентилятора; F2 ... F5 -- предохранители; К ... КЗ -- пускатели магнитные; H1... Н5 -- лампы сигнальные; S1, S2 -- переключатели универсальные; E1 -- терморегулятор; Е2, Е3 --датчики температуры; RI... R5 -- резисторы.
