Санкт-Петербургский политехнический университет Петра Великого

Инженерно-строительный институт

Высшая школа

«Промышленного, гражданского и дорожного строительства»

ЖУРНАЛ ПРАКТИЧЕСКИХ РАБОТ

по курсу «Организация и управление в отрасли»

Вариант 9

Санкт-Петербург

2020

Практическая работа 1. Подбор строительной лебёдки по требуемым параметрам.

Цель работы: решить задачу подъема грузов на строительном объекте при помощи подъемника при условии, что на строительстве есть подъемник без лебедки и отдельно лебедка без двигателя; проверить пригодность лебедки для подъемника и подобрать к ней канат и двигатель.

Исходные данные:

По табл.1 методички принимаем лебедку электрореверсивную Л-3002:

Вес груза: 850 даН;

Скорость подъема: 0.60 м/с;

Высота подъема: 67 м;

Паспортное тяговое усилие 850 даН;

Размеры барабана: диаметр 273 мм, диаметр по ребордам 450 мм, длина 500 мм;

Тип подъемника – мачтовый;

Вес грузовой площадки 300 даН;

Коэффициент полезного действия передач лебедки 0,75, блока 0,96.

Расчет:

1. Чертим схему запасовки каната подъемника (рисунок 1.1). Эта схема нужна для определения общего коэффициента полезного действия блоков

h_общ = hⁿ_бл=0.96³=0.88,

где h_бл – КПД одного блока;

n – количество блоков.

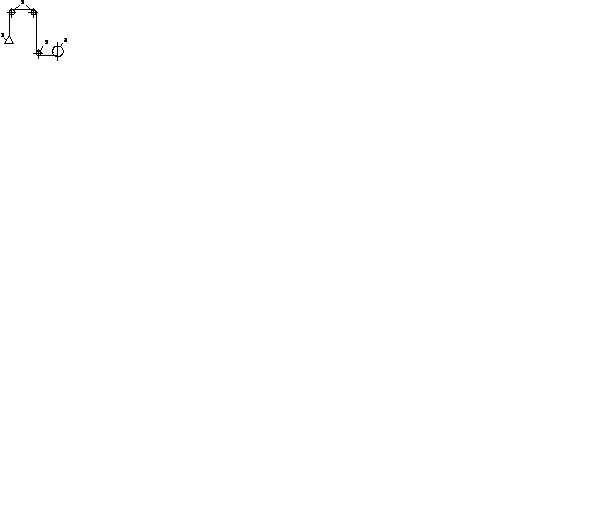

Рисунок 1.1. Схема запасовки каната.

1 – груз; 2 – блоки; 3 – лебедка.

2. Подбираем стальной канат. Стальные канаты подбирают по разрывному усилию с учетом требуемого коэффициента запаса прочности k.

Аналитическое выражение этого условия:

R/P_к ³ k,

где P_к – максимальное рабочее усилие в канате подъемника;

k – коэффициент запаса прочности каната. По нормам Госгортехнадзора запас прочности канатов строительных подъемников с машинным приводом должен быть не менее 5.

P_к = Q_расч/h_общ,

где Q_расч – расчетный вес груза и грузовой платформы, даН.

P_к =(850+300)/0.88=1300 даН.

Требуемый диаметр каната и все его данные выбираем по ГОСТ 2688-80 на основании подсчитанного разрывного усилия каната (таблица 3), диаметр выбранного каната должен быть не более 1/16...1/20 диаметра барабана лебедки.

Принимаем канат типа ЛК - Р, 6x19+1 ГОСТ 2688-80: D=14.0 мм, R=8850 даН.

Проверка:

1. R/P_к=8850/1300=5.46³5, условие выполнено;

2. 273/16=17 > D=14.0 > 273/20=13.6, условие выполнено, канат подобран верно.

3. Вычисляем канатоемкость барабана лебедки (рисунок 2.2) по формуле:

,

где l – длина барабана, м;

m – возможное количество слоев навивки каната на барабан;

d_бар – диаметр барабана лебедки, м;

d_кан – диаметр каната, м.

Возможное количество слоев навивки определяем по диаметрам реборды барабана, барабана и каната с учетом запаса выступа реборды для предотвращения схода каната:

,

где d`_бар – диаметр барабана лебедки по ребордам.

,

округляем до m=5.

м.

При выборе лебедки исходим из того, что на ее барабан надо вместить канат длиной Т:

T = H + 2p(d_бар + d_кан)=67+2p(0.273+0.014)=68.8 м,

где H – максимальная высота подъема груза;

2p(d_бар + d_кан) – не сматываемые витки на барабане.

Пригодность лебедки по канатоемкости определяем из условия

T < L.

T=68,8 м< 10172 м=L, лебедка пригодна.

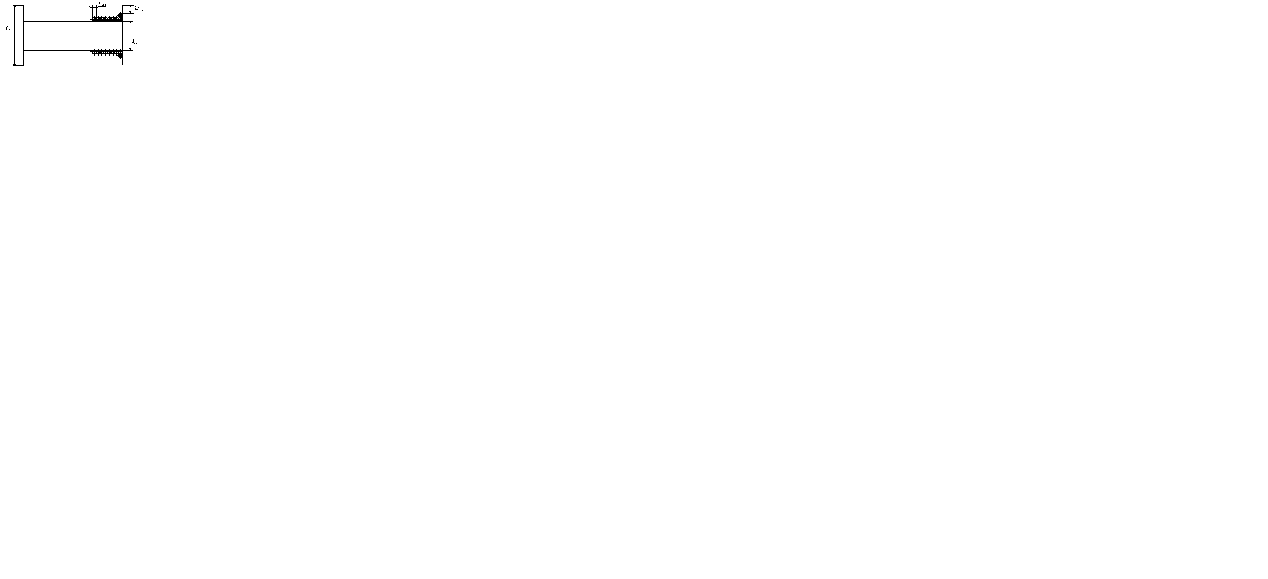

Рисунок 2.2. Схема к определению канатоёмкости лебедки.

4. Определяем требуемую мощность двигателя

,

где P_к – наибольшее усилие в канате, даН;

V_под – скорость подъема груза, м/с;

h_леб – КПД лебедки.

кВт.

По вычисленной мощности выбираем в каталоге подходящий двигатель (таблица 4). Выбираем асинхронный электродвигатель с короткозамкнутым ротором общего применения в защитном исполнении:

Тип: А-82-8;

Номинальная мощность 28 кВт;

Скорость вращения: 730 об/мин.

5. Проверяем общее передаточное число редуктора лебедки по формуле:

.
