Вопросы для самоконтроля
1. Что представляет собой внешняя среда?
2. В чем заключаются возможности внешней среды?
3. Что представляют собой угрозы внешней среды по отношению к проекту?
4. Какие элементы включает в себя SWOT-анализ проекта?
5. Что включает в себя внутренняя среда организации?
6. Какие стороны организации можно считать сильными?
7. Какие стороны организации считают слабыми?
8. Из каких параметров состоит дальняя внешняя среда организации?
9. Из каких параметров состоит ближняя внешняя среда организации?
10. Как расшифровывается термин «PEST-анализ»?
11. Структура факторов внешней среды организации.
12. Как расшифровывается термин «ПРиМ-анализ»?
13. Назовите направления анализа внутренней среды организации.
14. Опишите состав матрицы анализа параметров организации.
15. Какова структура матрицы анализа внешней среды организации?
16. Из каких элементов состоит матрица анализа внутренней среды организации?
Практическая работа 5. Моделирование сетевого графа проекта
Цель работы: освоение методов сетевого планирования проектов.
Основные положения
Первым шагом в анализе любого проекта является составление списка входящих в него операций. Детали такого списка зависят от специфики конкретного проекта. Тем не менее во всех случаях необходимо выделить непосредственно предшествующую операцию или операции. Непосредственно предшествующими называются операции, выполнение которых должно быть закончено прежде, чем может начаться данная операция. Например, при постройке дома крыша не может быть построена до того момента, пока не закончится возведение стен.
После того как составлен список, логическая последовательность выполнения операций может быть проиллюстрирована с помощью графа. Существуют различные типы графов, но наиболее широкое применение получили так называемые вершинные и стрелочные графы. Однако каждый из них имеет свои преимущества и недостатки, и выбор того или иного графа является вопросом личных предпочтений или же определяется целью создания и использования данного графа.
Стрелочные графы. Общие правила построения стрелочного графа: сетевой граф должен начинаться с единственного начального события, которое показано на рисунке 5.1 кружочком, и заканчиваться единственным конечным событием. Построение графа определяет первое событие. Затем последовательно отражают все операции, которым не предшествуют никакие виды работ. Начинать построение полезно с примерного эскиза будущего графа, приведенного на рисунке 5.1.
|

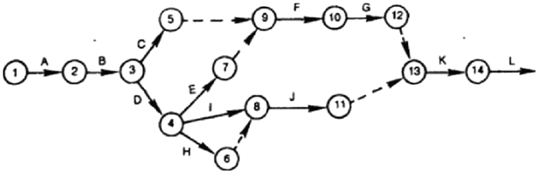

Рисунок 5.1 – Примерный эскиз графа |
Термин «работа» используется в сетевом графике в широком смысле слова и имеет следующие значения:
1) действительная работа – производственный процесс, требующий затрат времени и ресурсов (например, проектирование рабочих чертежей, изготовление деталей и т.д.);
2) ожидание – процесс, требующий затрат времени, но не требующий затрат ресурсов (процесс старения металла, процесс охлаждения деталей после термообработки и т.д.);
3) зависимость (фиктивная работа) – условный элемент, который вводится для отражения взаимосвязи между работами. Зависимость не требует затрат ни времени, ни ресурсов.
Действительная работа и ожидание изображаются в сети сплошными стрелками, а зависимость - пунктирными.
«Событие» – факт свершения одной или нескольких работ, без чего невозможно начало последующих. События изображаются на графике кружками или другими геометрическими фигурами. Событие, в отличие от работы, не является процессом, оно не имеет длительности, так как совершается мгновенно и не сопровождается затратами времени и ресурсов.
При построении сетевых графиков необходимо соблюдать несколько весьма несложных логических правил:
1) график должен быть простым, без лишних пересечений;
2) стрелки (работы) должны быть направлены слева направо;
3) между двумя событиями может быть изображена только одна работа;
4) для параллельно выполняемых работ вводятся дополнительные событие и зависимость;
5) в сетевом графике не должно быть тупиков, то есть событий, из которых не выходит ни одной работы (кроме завершающего), и событий, в которые не входит ни одной работы (кроме исходного);
6) в сетевом графике не должно быть замкнутых контуров;
7) в сетевом графике не должно быть событий, использующих одинаковые коды;
8) кодируется сетевой график так, чтобы стрелка (работа) выходила из события с меньшим числовым значением и входила в событие с большим числовым значением.
Параметры сетевого графика рассчитываются одним из способов: аналитическим, табличным, на самом графике, с применением компьютера и т. д.
Наиболее широко применяют метод расчета на самом графике и табличный метод, при этом используются формулы аналитического метода.
Полный путь между исходным и завершающим событиями, имеющий наибольшую продолжительность, называется критическим путем.
Первоначально составляется черновой вариант графика, обычно неупорядоченный на основе соединения частных графиков, разработанных ответственными исполнителями. Затем разрабатывается комплексный (сводный) сетевой график, удовлетворяющий срокам и конечной цели разработки. Если сетевой график не удовлетворяет согласованным срокам разработки, то проводится его оптимизация по сокращению времени критического пути.
Событие имеет три параметра: ранний и поздний сроки свершения события, резерв времени события.
Для расчета параметров сетевого графика по этому методу все события (обозначающие их кружки) делятся на 4 сектора. В верхних секторах проставляются коды событий; в левых секторах в процессе расчета записываются наиболее ранние сроки свершения событий; в правых – наиболее поздние сроки свершения: событий; в нижних секторах можно проставлять календарные даты или резервы событий.
Расчет наиболее ранних сроков свершения событий ведется слева направо, начиная с исходного события, и заканчивается завершающим событием. Ранний срок свершения j-го события определяется прибавлением продолжительности работы, ведущей к j-му событию, к раннему сроку предшествующего ему i-го события (при условии, если в j-е событие входит одна работа). Если j-му событию предшествует несколько работ, то находятся величины ранних сроков выполнения каждой из этих работ, из них выбирается максимальная по абсолютной величине и записывается в левом секторе события.
Расчет наиболее поздних сроков свершения событий ведется справа налево, начиная с завершающего события и заканчивается исходным. Поздний срок свершения завершающего события принимается равным раннему сроку свершения этого события. Это значение записывается в правом секторе события.
Наиболее поздний срок свершения i-го события определяется как разность между значением срока свершения последующего j-го события, записанным в правом секторе, и продолжительностью работы, ведущей от i-uо события к j-му. Это значение записывается в правом секторе i-го события (если из i -го события выходит одна работа). Если из i-го события выходит несколько работ, то выбирается минимальное значение и записывается в правом секторе i-го события, это и будет поздним сроком свершения i-го события.
Резерв времени i -го события определяется непосредственно на сетевом графике путем вычитания величины раннего срока свершения i-го события из величины позднего срока свершения i-го события.
Следует отметить, что все события, которые не имеют резервов времени, лежат на критическом пути.
Порядок работы
1. Постройте сетевой график согласно работам, предусмотренным в рассматриваемом Вами проекте, предварительно построив карточку-определитель. Рассчитайте его параметры (ранние и поздние сроки начала и окончания работ, резервы времени работ и событий, длительность критического пути). Затем постройте диаграмму Ганта.
2. По результатам проделанной работы оформите отчет, содержащий следующие элементы:
– тема и цель работы;
– сетевой график;
– диаграмма Ганта;
– вывод.
Вопросы для самоконтроля
1. Что является исходной информацией для определения состава операций?
2. Дайте определение понятию работа в сетевой модели.
3. Чем отличаются стрелочные диаграммы от диаграмм предшествования? В чем их преимущества перед диаграммами Ганта?
4. Разъясните на примере правило изображения параллельных работ.
5. Какая ошибка при построении сетевой модели называется «тупик»?
6. Дайте определение параметру раннее окончание работы.
7. Какие работы в сетевом графике называются критическими?
8. Назовите методы сжатия длительности работ.
