СОДЕРЖАНИЕ

Введение

Основные цели и задачи учебной технологической практики по ПМ 02. Выполнение технологических процессов при строительстве, эксплуатации, ремонте и реконструкции строительных объектов:

1) Научиться разрабатывать основные документы проекта производства работ – календарный план строительства, строительный генеральный план.

2) Научиться рассчитывать объемы строительно-монтажных работ, подбирать основные методы производства работ и монтажные механизмы.

3) Научится разрабатывать технологические карты, на основные виды работ.

4) Изучить основные требования к качеству приемки работ

5) Изучить основные положения по технике безопасности и охраны труда, при выполнение строительно-монтажных работ.

6)Научиться осуществлять подсчет в потребность в ресурсах на выбранный вид работ,

7) Научиться находить требуемые трудозатраты по ГЭСН, ЕНиР и СНиП, и по ним определять калькуляция затрат труда. 8) Научиться определение состава звена каменщиков в бригаде на кладку сврего здания.

9) Научится определять необходимый перечень рекомендуемых инструментов и приспособлений.

10) Научиться выполнять подбор монтажного крана, графическим способом

11) Научиться считать технико-экономические показатели

12) Научиться определению номенклатуры и объемов работ

13) Научиться выбор методов производства работ и ведущих машин

14) Научиться определять трудоемкости работ и затрат машинного времени

15) Научиться делать расчет опасной зоны от возможного падения груза

16) Научиться выполнять расчет площадок складирования

17) Научиться выполнять расчет площадей временных зданий

18) Научиться выполнять расчет потребности в воде, электричестве.

1. Календарный план строительства

1.1 Составление номенклатуры работ.

Перечень работ при возведении делового-офисного центра следующий:

1.2. Выбор способов производства работ, основного монтажного механизма.

Таблица 1. Методы производства работ

Расчет монтажного крана

Целесообразность монтажа конструкций здания тем или иным краном устанавливают согласно технологической схеме монтажа с учетом обеспечения подъема максимально возможного количества монтируемых конструкций с одной стоянки при минимальном количестве перестановок крана.

При выборе крана вначале определяют путь движения по строительной площадке и места его стоянок.

Монтируемые конструкции характеризуются монтажной массой, монтажной высотой и требуемым вылетом стрелы. Для монтажа наиболее тяжелых элементов каркаса здания, используют самоходные стреловые краны. Выбор монтажного крана производят путем нахождения трех основных характеристик: требуемой высоты подъема крюка, грузоподъемности и вылета стрелы.

Выбор крана выполнен на основании расчетных схем монтажа с учетом габаритов здания и максимальной массы монтируемых элементов.

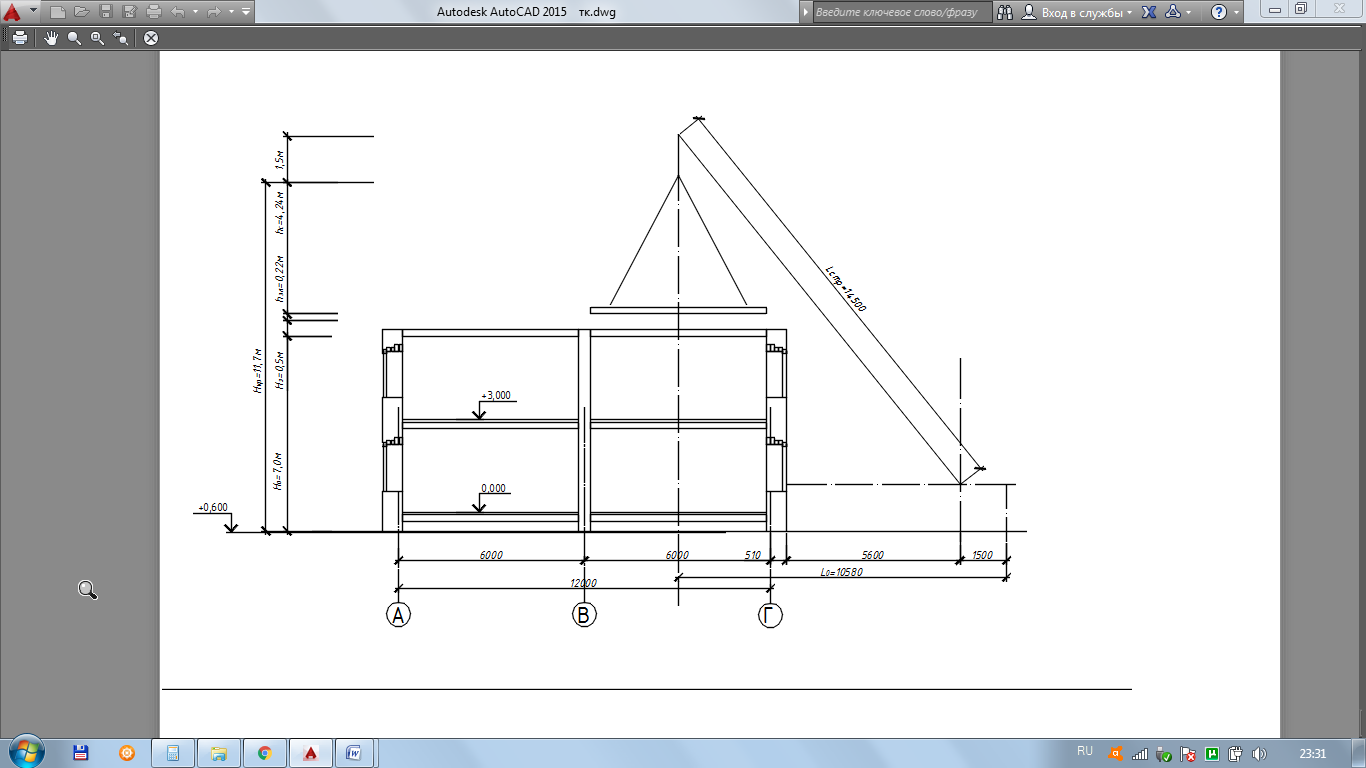

Рис.1 Схема монтажного крана

Требуемая грузоподъёмность:

Q=Qэл+qстр=7,2+0,04=7,24т ,

где: Q - требуемая грузоподъёмность, т;

Qэл- масса монтируемого элемента, т;

qстр- масса строповочной оснастки ,т.

Нкр=h0+hз+hэл+hстр+ hпл, на рис.1, Нкр=11,7м

Lкр=10,58м

Lкр=14,50м

По параметрам подходит кран КС 45717

При вылете стелы 11м, грузоподъемность крана составляет 8т.

1.3. Составление календарного плана строительства. Составление графика движения рабочих.

На основании ведомости объемов работ по объекту и норм времени ГЭСН, ЕНиР и СНиП составляется ведомость подсчёта трудоёмкости, затрат машинного времени, потребности в конструкциях, изделиях и материалах.

При расчете продолжительность одной смены принимается равной 8 ч. Трудозатраты рабо-чих, управляющих строительными машинами, включаются в общие трудозатраты. В ведомости при-водится итог затрат труда на общестроительные работы.

Трудоемкость работ, не включенных в номенклатуру согласно ГЭСН, рекомендуется прини-мать в процентном отношении от трудоемкости общестроительных работ на все.

Наряду с подсчётом трудоёмкости работ основного периода строительных работ необходимо учитывать и трудоёмкость работ подготовительного периода.

Трудоемкость таких работ, как благоустройство территории и прочие неучтенные работы рекомендуется принимать в процентном отношении от трудоемкости общестроительных работ на все здание, трудозатраты рабочих, управляющих строительными машинами, нужно включать в об-щие трудозатраты.

Для гражданских зданий трудоемкость благоустройства в процентном отношении от выше-указанного составляет 5-10%, для прочих неучтенных работ – 7-10%.

Трудоемкость специальных работ определяется по укрупненным измерителям на 100 м3 строительного объема здания.

Таблица 2. Календарный план производства работ по строительству

Графа 1 календарного плана – см.п.1.1. – обоснование откуда бралось количесво трудозатрат на чел-час и чел-дни.

Графа 2 календарного плана – наименование работ, см табл.1

Графа 3 календарного плана – единица измерения, см табл.1 (изначально берется из ГЭСН, ЕНиР или СНиП)

Графа 4 – записываем подсчитанные объемы на вид работ.

Графа 5 и 6 – выписываются трудозатраты из ГЭСН, ЕНиР или СНиП на чел-час и чел-дни.

Графа 7=гр.4*гр.5, если изначально трудозатраты даны в чел-час, делим полученное число на 8(число рабочих часов в день).

Графа 8=гр4*гр6 если изначально трудозатраты даны в маш-час, делим полученное число на 8 (число рабочих часов в день).

Продолжительность работ на чертеже (гр.7), происходит в результате деления количества смен в сутках (гр.8) в нашем случае, все работы ведутся в одну смену, и делится на состав рабочих (грю9) в смену на данный вид работ.

Число смен (графа 12) при использовании основных машин (монтажных кранов и т.п.) принимают не менее 2, если объем работ позволяет. Работы без применения машин ведутся в одну смену.

Количественный состав бригады (гр. 9 и 10) определяют суммированием численности рабочих всех звеньев, составляющих бригаду.

1.4. Технико-экономические показатели календарного плана.

Расчет выполняется в пояснительной записке с целью оценки решений, принятых при разработке календарного плана.

1 Продолжительность строительства:

- нормативная (П_н) по СНиП 1.04.03-85 «Нормы продолжительности строительства»;

- фактическая (П_ф) по календарному плану.

2 Коэффициент продолжительности строительства К_пр

К_пр = (3)

3 Трудоемкость общестроительных работ, чел-дни.

4 Трудоемкость на 1 м³ здания, чел-дни, определяется отношением общей трудоемкости к строительному объему здания.

5 Коэффициент неравномерности движения рабочих, К_пер £ 1,5.

6 Коэффициент совмещения строительных процессов во времени, К_с

К_с = > 1 (4)

где П_пос – продолжительность работ по объекту, если бы они выполнялись последовательно одна за другой (сумма графы 7 в календарном плане)

П_фак – фактическая продолжительность работ по календарному плану.

2. Строительный генеральный план

2.1.Методика проектирования СГП

Стройгенплан характеризует полноту и качество организационных мероприятий на объекте строительства. Назначение стройгенплана заключается в создании необходимых условий для труда строителей, механизаций работ, приемки, хранения и укладки в дело конструкции и материалов, обеспечение работ вводными и энергетическими ресурсами.

На стройгенплана должны быть нанесены:

1. Стоящийся объект и имеющиеся на строительной площадке здания и сооружения;

2. Временные дороги и подъезды используемые в период строительства;

3. Временные дороги, механизированные установки (БРУ), механизмы и монтажный кран;

4. Склады для хранения строительного материала, изделий, инвентаря, инструмента;

5. Площадки для приема раствора и бетона;

6. Полигоны укрупнительной сборки;

7. Временные здания на период строительства;

8. Сети водопровода, канализации, электроснабжения;

9. Прожекторы для освещения стройплощадки;

10. Пожарные гидранты и места расположения щитов с пожарным инвентарем;

11. Ограждение строительной площадки с указанием въезда и выезда, и ограждение опасной зоны работы крана.

Стройгенплан проектируется на основании календарного плана строительства здания.

2.2.Расчет площадей временных зданий и сооружений

Временные здания необходимы для нормальной работы на стройплощадке, а так же для хозяйственно-бытовых нужд. По своему назначению временные здания подразделяются на:

- производственные

- административные

- складские

- санитарно-бытовые

Временные здания и сооружения возводятся на период строительства, поэтому их необходимо предусмотреть в минимальном объеме. Определение площадей временных зданий и сооружений производится по максимальной численности рабочих на стройплощадке и нормативной площади на 1 человека, пользующего данным помещением.

Численность рабочих определяется по формуле:

N_общ=(N_раб+N_итр+N_общ+N_служ+N_моп)*К,

Где N_общ- общая численность рабочих на площадке;

N_раб- численность рабочих принимаемая по графику движения рабочих календарного плана (N_мак);

N_итр- численность ИТР;

N_служ- численность служащих (диспетчера);

N_моп- коэффициент, учитывающий количество отсутствующих рабочих-1,05

Соотношение категории работающих (%)

Таблица 3

N_раб=18чел (по графику движения рабочих; из них 30% женщины)

N_итр= N_раб*3/85=18*3/85=1чел;

N_служ= N_раб*1/85=18*1/85=1чел;

N_моп= N_раб*1/85=18*1/85=1чел;

N_общ=(18+1+1+1)*1,05=22чел

Таблица 4 расчета временных зданий

2.1 Расчет потребности в воде.

Водоснабжение строительства должно осуществляться с учетом действующих систем водоснабжения. При устройстве сетей временного водоснабжения, в первую очередь, следует прокладывать и использовать сети запроектированного водопровода. Для временного водопровода необходимо определить диаметр трубы и расположение сетей на следующие нужды:

-производственные (В пр.)

-хозяйственно-бытовые (В хоз.)

-душевые установки (В душ.)

-пожаротушение (В пож.)

Полная потребность в воде составит:

В_общ=0,5(В_пр+В_хох+ В_душ)В_пож:

Расходы воды на производственные нужды определяется на основании календарного плана и норм расхода воды. Для установки максимального расхода воды на производственные нужды составляется график.

Таблица 5. График потребности воды на производственные нужды.

Подсчитывается сумма расхода воды по месяцам и по максимальной потребности находя секундный расход воды на производительные нужды по формуле

В_пр= В’_max*К’/t’*3600=2045,9*1,5/8*3600=0,107

где К’- коэффициент неравномерности потребления воды-1,5;

t’-количество часов работы в смену, t’=8.

Секундный расход воды на хозяйственно-бытовые нужды определяется по формуле:

В_хоз= В’’_max*К’’/t’’*3600=330*3/8*3600=0,034

где, В’’_max- максимальный расход воды в смену на хозяйственно-бытовые нужды;

В’’_max=N_общ*15=22*15=330,

где, N_общ- количество работающих в смену;

К’’- коэффициент неравномерности потребления воды-3.

Секундный расход воды на душевые установки определяется по формуле:

В_душ= В’’’_max*К’’’/t’’’*3600=660*1/0,75*3600=0,25,

где, В’’’_max=N_общ*30=22*30=660;

К’’’- коэффициент неравномерности потребления воды-1.

t’’’-0,75 час.

Пожарные гидранты устанавливаются на проектируемом водопроводе, поэтому дальнейший расчет ведется без учета нужд на пожаротушение.

Общий (расчетный) расход воды составит:

В_общ= В_рас=0,5(В_пр+ В_хоз+ В_душ)=0,5(0,107+0,034+0,25)=0,24

Диаметр трубы временного водопровода определяется по формуле:

Д=17,55

П=3,14;

V-скорость движения воды по трубопроводу-1,5м/с.

По ГОСТу принимаем наружный диаметр трубы, который равен 20.

2.5.Требования охраны труда при проектировании СГП

Основное требование безопасности при проектировании предприятий, технологий и оборудования — предотвращение воздействия вредных и опасных производственных факторов на работающих и на окружающую среду.

На генеральном плане стрелками указывают направления движения транспортных и людских потоков. При планировке территории предприятия необходимо стремиться к созданию простой схемы проездов. Схема проездов внутри предприятия должна отвечать следующим требованиям:

- соответствовать поточности производства, обеспечивать удобство и кратчайшую связь между зданиями и сооружениями, а также перевозку грузов и готовой продукции по наиболее коротким расстояниям с минимальным количеством пересечений и встречных движений;

- транспортные магистральные проезды нельзя совмещать с дорожками, по которым ходят люди.

Площадку предприятия располагают на ровном возвышенном месте с небольшим уклоном, обеспечивающим отвод поверхностных вод, с уровнем грунтовых вод ниже глубины подвалов, траншей, смотровых ям. Ровная поверхность территории обеспечивает удобство и повышает безопасность движения людей и транспортных средств.

Предприятия, их отдельные здания и сооружения с технологическими процессами, являющимися источниками выделения в окружающую среду вредных и (или) пахучих веществ, а также источниками шума, вибрации, инфразвукового и электромагнитного излучения, статического электричества, отделяют от жилой застройки санитарно-защитными зонами.

Санитарно-защитные зоны — это обязательный элемент любого промышленного предприятия и других объектов, которые могут быть источниками химического, биологического или физического воздействия на окружающую среду и здоровье человека. Они предназначены:

- для обеспечения требуемых гигиенических норм содержания в приземном слое атмосферы загрязняющих веществ, уменьшения отрицательного влияния на окружающее население предприятий, транспортных коммуникаций, линий электропередач и факторов физического воздействия (шума, вибраций, инфразвука, электромагнитных волн и статического электричества);

- создания архитектурно-эстетического барьера (при соответствующем благоустройстве санитарно-защитных зон между промышленными и жилыми зданиями);

- организации дополнительных озелененных площадей с целью усиления ассимиляции и фильтрации загрязнителей атмосферного воздуха, а также повышения активности процесса диффузии воздушных масс и локального благоприятного влияния на климат.

В числе требований можно выделить необходимость учета при проектировании объектов СГП нормативов допустимой антропогенной нагрузки на окружающую среду, а также применения наилучших существующих технологий, способствующих охране и восстановлению окружающей среды, рациональному использованию и воспроизводству природных ресурсов. В состав проектной документации объектов капитального строительства (кроме линейных объектов) обязательно включается раздел с указанием перечня мероприятий по охране окружающей среды.

Главное требование экологического законодательства в рассматриваемом контексте заключается в том, чтобы при проектировании строительстве, реконструкции и иных стадиях использования промышленных, транспортных объектов, зданий и сооружений культурно-бытового назначения, жилых домов, объектов инженерной инфраструктуры и благоустройства и иных объектов соблюдались санитарные правила. Они имеют целью предотвращать неблагоприятное воздействие загрязнения атмосферного воздуха на здоровье населения и устанавливают обязательные гигиенические требования к обеспечению качества атмосферного воздуха населенных мест и соблюдению гигиенических нормативов.

Список литературы:

Основные источники

1. Русанова, Т.Г., Абдулмажидов Х.А. Организация технологических процессов при строительстве, эксплуатации и реконструкции строительных объектов: Учебник СПО.— М.: Издательский центр «Академия», 2016. — 352с.
2. Соколов Г.К. Технология и организация строительства: Учебник. – М.: из. Академика, 2010. – 528 с. – (СПО).

Дополнительные источники:

1. Волков Д.П.,Крикун В.Я. Строительные машины и средства малой механизации в строительстве.- М.: ИЦ «Академия».-2008.-560с.

Нормативные источники:

1. СП 12-136-2002 Безопасность труда в строительстве. Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ.
2. СП 48.13330.2011 Организация строительства
3. ЕНиР. Сборник3.Каменныеработы/Госстрой СССР.-М.:Стройиздат,
4. 987.-48с.
5. ГЭСН 81-02-07-2001 Бетонные и железобетонные конструкции сборные/Госстрой России/М.,2000
6. ГЭСН 81-02-11-2001 Полы
7. ГЭСН 81-02-15-2001 Отделка

Справочники

1 Аханов В.С., Ткаченко Г.А. Справочник строителя.- Ростов н/Д:Феникс.-2006.-556с.

2 Бадьин Г.М. , Заренков В.А. Справочник строителя-технолога.-Спб.:ЛенСпецСМУ.-2006.-320с.

3 Справочник современного строителя / Л.Р. Маилян. -Ростов н/Д:Феникс.-2007.-540с.
