Соединение приемника по схеме «треугольник»
В этом случае к фазным выводам источника электрической энергии A,B,C подсоединяются выводы приемника a,b,с (рисунок). Таким образом, к фазам приемника приложена симметричная система линейных напряжений трехфазного источника электрической энергии.

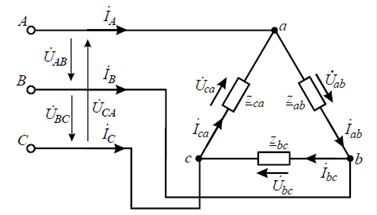

Схема трехфазной электрической цепи при соединении приемника «треугольником»
В линейных проводах A−a, B−b, C−c протекают линейные токи: IA , IB , IC. В фазах приемника протекают фазные токи Iab , Ibc , Ica , определяемые по закону Ома в комплексной форме:
Линейные токи при известных фазных токах находятся по первому закону Кирхгофа в комплексной форме:
При симметричном приемнике (Za=Zb=Zc=Zф) системы фазных Iф и линейных Iл токов симметричны, а модули фазных и линейных токов находятся в соотношении:
I Л =√3 I Ф
Основы электроники
В промышленной электронике можно выделить три области: - информационную электронику (ИЭ); - энергетическую электронику (ЭЭ); - электронную технологию (ЭТ).
Одним из главных направлений развития полупроводниковой электроники в последние десятилетия являлись интегральная микроэлектроника.
Полупроводниковые интегральные микросхемы (ИС).
Микросхема – микроминиатюрный функциональный узел электронной аппаратуры, в котором элементы и соединительные провода изготавливаются в едином технологическом цикле на поверхности или в объеме полупроводника и имеют общую герметическую оболочку.
Большая интегральная схема (БИС)
количество элементов (резисторов, диодов, конденсаторов, транзисторов и т.д.) достигает нескольких сотен тысяч, а их минимальные размеры составляют 2…3 мкм. Быстродействие БИС привело к созданию микропроцессоров и микрокомпьютеров. В последнее время широкое развитие получил новый раздел науки и техники – оптоэлектроника.
Физическую основу оптоэлектроники составляют процессы преобразования электрических сигналов в оптические и обратно, а также процессы распространения излучения в различных средах. Оптоэлектроника открывает реальные пути преодоления противоречия между интегральной полупроводниковой электроникой и традиционными электро-радио-компонентами (резисторы переменные, кабели, разъемы, ЭЛТ, лампы накаливания и т.д.).
Преимуществом оптоэлектроники являются неисчерпаемые возможности повышения рабочих частот и использование принципа параллельной обработки информации.
электроны и положительные дырки.
Полупроводниковые диоды Полупроводниковый диод (ПД) – прибор с одним p − n переходом и двумя выводами. Он хорошо пропускает ток одного направления и плохо пропускает ток противоположного направления.
Стабилитрон. Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя.

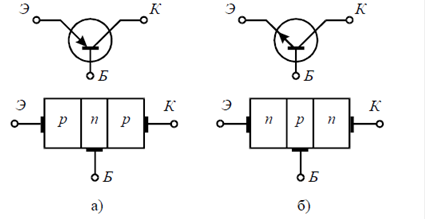

Транзисторы (рис.а,б). Транзисторы (Т) – полупроводниковые приборы, служащие для усиления мощности электрических сигналов. По принципу действия транзисторы делятся на биполярные и полевые (униполярные).
Полевой транзисторов показана на рис. а,б

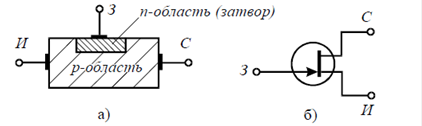

Структура (а) и условное обозначение полевого транзистора с каналом p –типа
.
Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором
Принципы управления параметрами электронного активного элемента, заложенные в полевых транзисторах, могут быть реализованы в более сложных электронных устройствах. К таким устройствам можно отнести ячейку памяти на основе полевого транзистора с изолированным затвором (флэш-память). Устройства флэш-памяти являются современными быстродействующими программируемыми постоянными запоминающими устройствами (ППЗУ) с электрической записью и электрическим стиранием информации (ЭСП-ПЗУ).
Тиристоры. Тиристорами называют полупроводниковые приборы с двумя устойчивыми режимами работы (включен, выключен), имеющие три или более p-n–переходов. Тиристор по принципу действия – прибор ключевого типа. Во включенном состоянии он подобен замкнутому ключу, а в выключенном – разомкнутому ключу.
Тиристор имеющий только два силовых электрода (анод и катод), называют неуправляемыми, или диодными, тиристорами (динисторами).
Приборы с управляющими электродами называют управляемыми тиристорами, или просто тиристорами, ток в них течет только в одном направлении. Условное графическое обозначение
