Лабораторная работа №4
ПОСТРОЕНИЕ ГРАФИКА ДВИЖЕНИЯ РАБОЧИХ
В программе СПУ «РПСГ» необходимо добавить графу «Количество человек» и занести данные из таблицы 2. Далее создается таблица, в которой по горизонтали написаны рабочие дни.
Выделяем массив ячеек и вводим формулу
=L5:L39*ЕСЛИ(T4:AZ4<=F5:F39;0;1)*ЕСЛИ(T4:AZ4>(F5:F39+E5);0;1)
где L5:L39 – графа «количество человек»;
T4:AZ4 – диапазон ячеек «рабочие дни»;
F5:F39 – графа «раннее начало»;
E5 – ячейка «продолжительность работ».
Нажимаем сочетание клавиш CTRL + SHIFT + ВВОД.

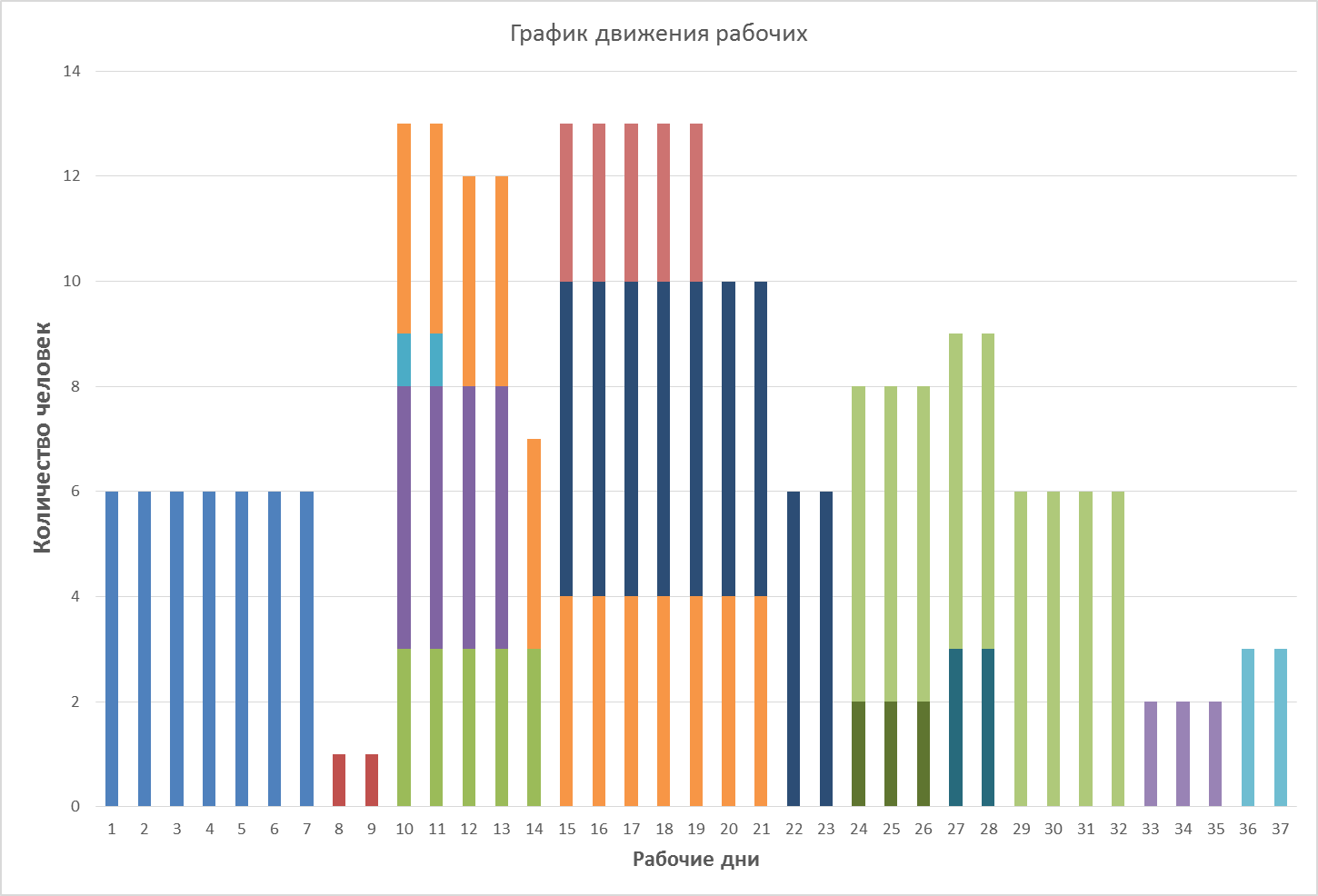

«График движения рабочих» строим через гистограмму с накоплением. Ось по горизонтали – рабочие дни, ось по вертикали – количество человек, в рядах – действительные работы.
| № работы | № № событий | Продолжительность работ ti-j, дни | Результаты расчета |
| ||||||
| Ранние сроки | Поздние сроки | Общий резерв, дни | Частный резерв, дни | Кол-во человек | ||||||
| Начало | Оконч. | ti-jр.н. | ti-jр.о. | ti-jп.н. | ti-jп.о. | Ri-j | ri-j |
| ||
| 1 | 1 | 2 | 7 | 0 | 7 | 0 | 7 | 0 | 0 | 6 |
| 2 | 2 | 3 | 2 | 7 | 9 | 7 | 9 | 0 | 0 | 1 |
| 3 | 3 | 4 | 5 | 9 | 14 | 9 | 14 | 0 | 0 | 3 |
| 4 | 3 | 7 | 4 | 9 | 13 | 31 | 35 | 22 | 15 | 5 |
| 5 | 3 | 8 | 2 | 9 | 11 | 16 | 18 | 7 | 3 | 1 |
| 6 | 3 | 12 | 12 | 9 | 21 | 25 | 37 | 16 | 16 | 4 |
| 7 | 4 | 5 | 9 | 14 | 23 | 14 | 23 | 0 | 0 | 6 |
| 8 | 4 | 8 | 0 | 14 | 14 | 18 | 18 | 4 | 0 | 0 |
| 9 | 5 | 6 | 3 | 23 | 26 | 29 | 32 | 6 | 0 | 2 |
| 10 | 5 | 9 | 0 | 23 | 23 | 23 | 23 | 0 | 0 | 0 |
| 11 | 6 | 7 | 2 | 26 | 28 | 33 | 35 | 7 | 0 | 3 |
| 12 | 6 | 10 | 0 | 26 | 26 | 32 | 32 | 6 | 6 | 0 |
| 13 | 7 | 11 | 0 | 28 | 28 | 35 | 35 | 7 | 7 | 0 |
| 14 | 8 | 9 | 5 | 14 | 19 | 18 | 23 | 4 | 4 | 3 |
| 15 | 9 | 10 | 9 | 23 | 32 | 23 | 32 | 0 | 0 | 6 |
| 16 | 10 | 11 | 3 | 32 | 35 | 32 | 35 | 0 | 0 | 2 |
| 17 | 11 | 12 | 2 | 35 | 37 | 35 | 37 | 0 | 0 | 3 |
