Лабораторная работа №2
РАСЧЕТ ПРОДОЛЖИТЕЛЬНОСТЕЙ РАБОТ
На основании топологии и данных таблицы 1 составляется таблица 2 «Карточка определителей работ и ресурсов». Расчет продолжительностей работ производится в программе СПУ «РПР».
Таблица 2. Карточка определителей работ и ресурсов
| Код работ | Наименование работ | Объем работы | Трудо-емкость, чел-ч | Состав комплексной и специализированной бригад | Смен-ность | Продол-житель-ность, дней | Машины и механизмы | Материалы и конструкции | |||||
| Ед. изм. | Кол-во | Профессия и разряд, чел. | Кол-во человек в смену | Наименова-ние | Кол-во | Наиме- нование | Ед. изм | Кол-во | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Подготовительные работы | |||||||||||||
| 1-2 | Подготовительные работы | 36 | Монтажник 5р.–1, 4р.–1, 3р.–1 Электросварщик 3р.–1 Машинист крана 5р.–1 | 6 | 1 | 6 | Кран КС-5871, сварочный трансформатор ТДМ-603 У2 | 2 2 | Фундаменты же-лезобетонные Панели Электроды Э42 d = 6 мм | шт. шт. т | 280 280 0,021 | ||
| Срезка растительного слоя бульдозером (грунт I группы) | 1000 м2 | 1,045 | 0,1 | Машинист 6р.–1 | 1 | 1 | 1 | ||||||
| Итого | 6 | 1 | 7 | ||||||||||
| Земляные работы | |||||||||||||
| 2-3, 3-8 | Разработка грунта I группы экскаватором Э-504 (вместимостью ковша 0,5 м) с обратной лопатой | 100 м3 | 7,0 | 1,9 | Машинист 6р.-1 Помощник машиниста 5р.-1 | 1 | 1 | 1 | Экскаватор ЭО-504 | 1 | - | - | - |
| Продолжение табл. 2 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Зачистка дна котлована и окончательная планировка дна котлована бульдозером | 1000 м2 | 0,542 | 0,067 | Машинист 6р.–1 | 1 | 1 | 1 | Бульдозер ДЗ-8 (Т 100) | 1 | - | - | - | |
| Перемещение бульдозером грунта I группы на 30 м | 100 м3 | 4,9 | 1,08 | Машинист 6р.–1 | 1 | 1 | 1 | Бульдозер ДЗ-8 (Т 100) | 1 | - | - | - | |
| Итого | 1 | 1 | 2 | ||||||||||
| Монтаж крана и ПП | |||||||||||||
| 3-7 | Монтаж башенного крана КБ-403 | - | - | 15,62 | Монтажник 6р.–1, 5р.–1, 4р.–2 Машинист крана 5р.–1 | 5 | 1 | 4 | Кран КС-5871 | 1 | |||
| 3-4, 8-9 | Установка фундаментных плит | шт. | 130 | 12,6 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–1, 2р.–1 | 3 | 1 | 5 | Кран КС-5871 | 1 | Плиты ФЛ | шт | 260 |
| Прокладка наружных коммуникаций | |||||||||||||
| 3-12 | Прокладка наружных коммуникаций (санитарно-технические) | - | - | 13,0 | Монтажник 5р.–1, 4р.–1, 2р.–1. Изолировщик 4р.–1, 3р.–2, Машинист крана 5р.–1 | 2 | 1 | 7 | Кран КС-5871 | 1 | Сантех. оборудование | ||
| Продолжение табл. 2 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Прокладка наружных коммуникаций (электромонтажные | - | - | 9,8 | Электромонтажник 4р.–1, 3р.–1, 2р.–1 | 2 | 1 | 5 | Кран КС-5871 | 1 | Эл.монт. оборудование | |||
| Итого | 4 | 1 | 12 | ||||||||||
| Возведение подземной части | |||||||||||||
| 4-5, 9-10 | Установка стеновых блоков подвала весом до 1,5 т | шт. | 346 | 28,5 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–1, 2р.–1 | 4 | 1 | 8 | Кран КС-5871 | 1 | Блоки ФБС | шт | 692 |
|
| Укладка плит перекрытий и покрытий площадью до 10 м2 | шт. | 46 | 4,1 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–1, 2р.–1 | 4 | 1 | 1 | Кран КС-5871 | 1 | Плиты ж/б | шт | 92 |
| Заливка швов плит перекрытия | 100 м | 2,76 | 2,2 | Монтажники 4р-1, 3р-1 | 2 | 1 | 1 | - | - | Раствор цементно-песчаный | м3 | 17,6 | |
| Итого | 6 | 1 | 9 | ||||||||||
| 5-6, 10-11 | Обмазочная гидроизоляция стен подвала горячим битумом за 2 раза | 100 м2 | 2,7 | 4,83 | Изолировщик 4р. –1, 2р. - 1 | 2 | 1 | 3 | - | - | Битум | кг | 850 |
| Продолжение табл. 2 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 6-7, 11-12
| Обратная засыпка пазух котлована грунтом I группы бульдозером | 100 м3 | 2,1 | 0,33 | Машинист 6р.–1 | 1 | 1 | 1 | Бульдозер ДЗ-8 (Т 100) | 1 | Песок средней крупности | м3 | 420 |
| Трамбование отсыпаемого грунта I группы электрической трамбовкой | 100 м2 | 2,1/0,9*4=9,3 | 2,2 | Землекоп 3р.–2 | 2 | 1 | 1 | Электротрам-бовка ИЭ-4502 | 2 | - | - | - | |
| Итого | 3 | 1 | 2 | ||||||||||
Лабораторная работа №3
РАСЧЕТ ВРЕМЕННЫХ ПАРАМЕТРОВ СЕТЕВОГО ГРАФИКА

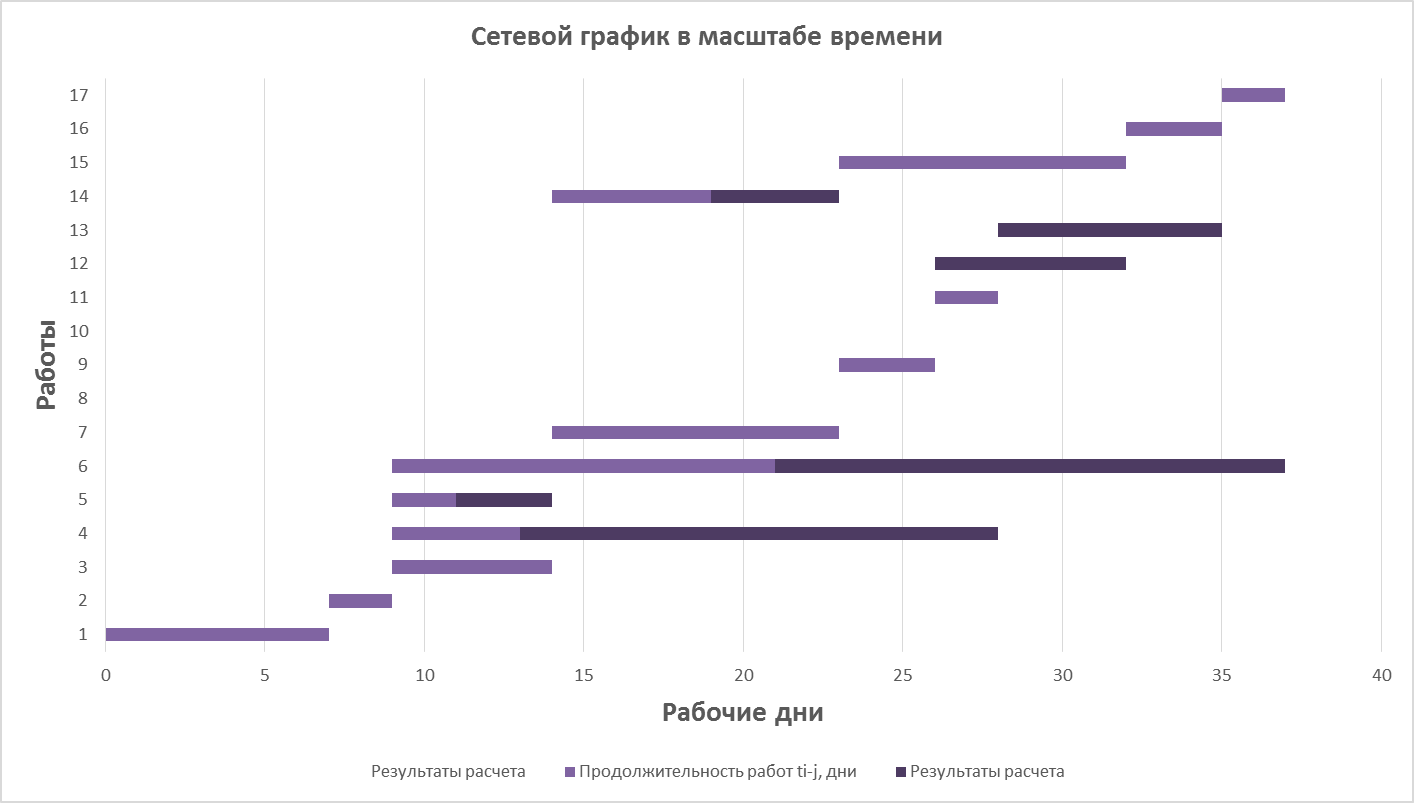

Расчет временных параметров сетевого графика производится в программе СПУ «РПСГ». Данные из таблицы 2 заносятся в графы, выделенные желтым цветом.После расчета необходимо построить «Сетевой график в масштабе времени» через линейчатую диаграмму с накоплением: Ряд 1 – раннее начало;
Ряд 2 – продолжительность работ;
Ряд 3 – частный резерв.
| № работы | № № событий | Продолжительность работ ti-j, дни | Результаты расчета | ||||||
| Ранние сроки | Поздние сроки | Общий резерв, дни | Частный резерв, дни | ||||||
| Начало | Оконч. | ti-jр.н. | ti-jр.о. | ti-jп.н. | ti-jп.о. | Ri-j | ri-j | ||
| 1 | 1 | 2 | 7 | 0 | 7 | 0 | 7 | 0 | 0 |
| 2 | 2 | 3 | 2 | 7 | 9 | 7 | 9 | 0 | 0 |
| 3 | 3 | 4 | 5 | 9 | 14 | 9 | 14 | 0 | 0 |
| 4 | 3 | 7 | 4 | 9 | 13 | 31 | 35 | 22 | 15 |
| 5 | 3 | 8 | 2 | 9 | 11 | 16 | 18 | 7 | 3 |
| 6 | 3 | 12 | 12 | 9 | 21 | 25 | 37 | 16 | 16 |
| 7 | 4 | 5 | 9 | 14 | 23 | 14 | 23 | 0 | 0 |
| 8 | 4 | 8 | 0 | 14 | 14 | 18 | 18 | 4 | 0 |
| 9 | 5 | 6 | 3 | 23 | 26 | 29 | 32 | 6 | 0 |
| 10 | 5 | 9 | 0 | 23 | 23 | 23 | 23 | 0 | 0 |
| 11 | 6 | 7 | 2 | 26 | 28 | 33 | 35 | 7 | 0 |
| 12 | 6 | 10 | 0 | 26 | 26 | 32 | 32 | 6 | 6 |
| 13 | 7 | 11 | 0 | 28 | 28 | 35 | 35 | 7 | 7 |
| 14 | 8 | 9 | 5 | 14 | 19 | 18 | 23 | 4 | 4 |
| 15 | 9 | 10 | 9 | 23 | 32 | 23 | 32 | 0 | 0 |
| 16 | 10 | 11 | 3 | 32 | 35 | 32 | 35 | 0 | 0 |
| 17 | 11 | 12 | 2 | 35 | 37 | 35 | 37 | 0 | 0 |
