Лабораторные работы
МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Тверской государственный технический университет»
(ТвГТУ)
Кафедра Конструкций и сооружений
ЛАБОРАТОРНЫЕ РАБОТЫ
по дисциплине
«Организация, управление и планирование в строительстве»
Выполнил: Шариков Н.А.
Проверил: Москвина Ю.Н.
Тверь, 2020
Содержание
Исходные данные и состав лабораторных работ. 3
Лабораторная работа №1. 5
Лабораторная работа №2. 8
Лабораторная работа №3. 13
Лабораторная работа №4. 16
Лабораторная работа №5. 19
Лабораторная работа №6. 24

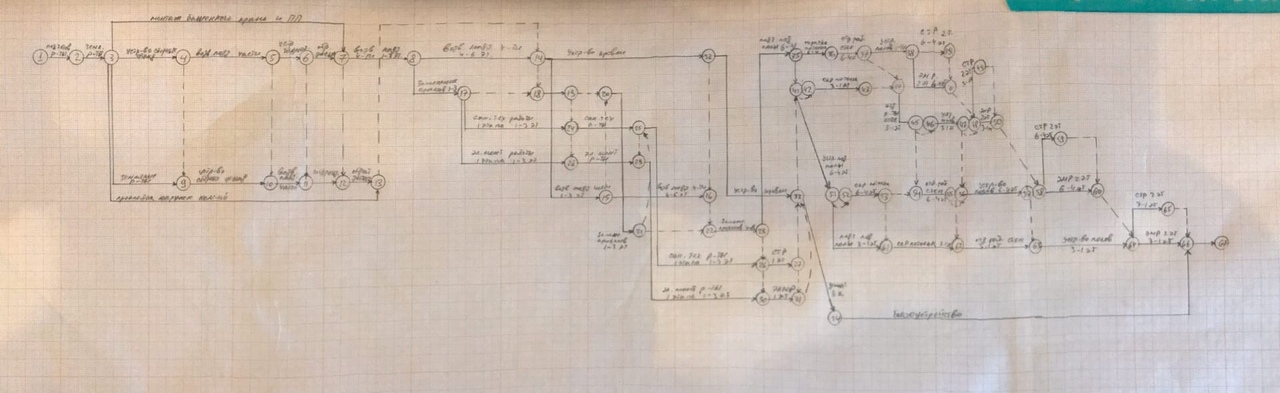

Рис 1. Сетевой график на строительство объекта

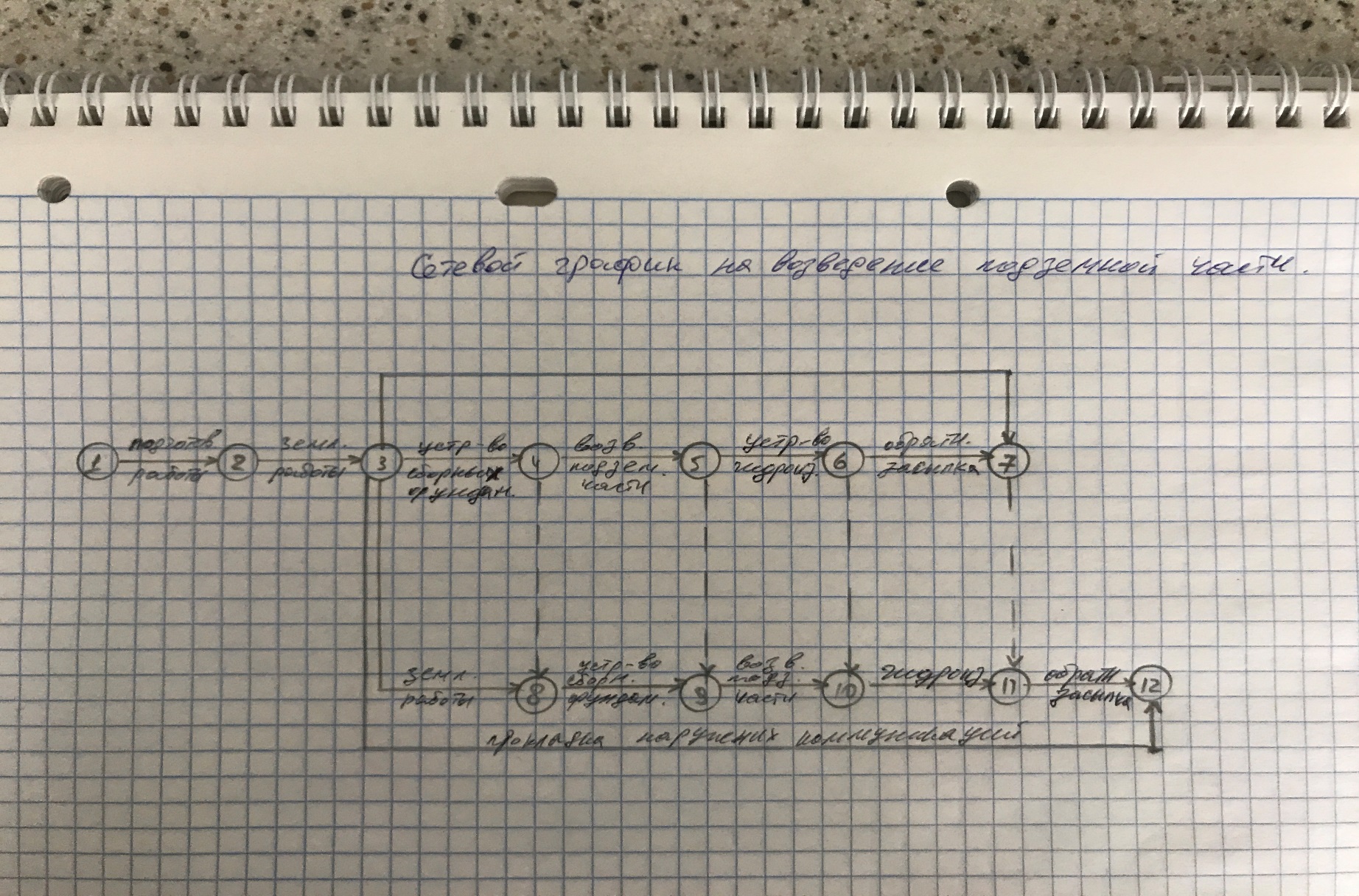

Рис. 2.Сетевой график на возведение подземной части
Лабораторная работа №1
СОСТАВЛЕНИЕ ВЕДОМОСТИ ОБЪЕМОВ РАБОТ
На основании утвержденной топологии, укрупнено считаются объемы работ и составляется таблица 1 «Ведомость объемов работ и их трудоемкостей».
Таблица 1. Ведомость объемов работ и их трудоемкостей
| № п.п. | ЕНиР | Наименование работ | Объем работ
| Норма времени, чел.-ч маш.-ч | Трудоёмкость, чел.-дн. | Машино-ёмкость, маш.-см | Состав звена по ЕНиР | Машины и механизмы | |||
| Ед. изм. | Количество | Наименование | Ед. изм. | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 1 | Подготовительные работы | 36 | Рабочие – 6 чел | Кран КС-5871, сварочный трансформатор ТДМ-603 У2 | 1 1 | ||||||
| 2 | Е 2-1-5 | Срезка растительного слоя бульдозером (грунт I группы) | 1000 м2 | 1,045 | 0,84 0,84 | 0,1 | 0,1 | Машинист 6р.–1 | Бульдозер ДЗ-8(Т 100) | 1 | |
| 3 | Е 2-1-11 | Разработка грунта I группы экскаватором Э-504 (вместимостью ковша 0,8 м3) с обратной лопатой | 100 м3 | 7,0 | 2,2 2,2 | 1,9 | 1,9 | Машинист 6р.–1 Помощник машиниста 5р.-1 | Экскаватор ЭО-504 | 1 | |
| 4 | Е2-1-36 | Зачистка дна котлована и окончательная планировка дна котлована бульдозером за 3 проходки | 1000 м2 | 0,542 |
| 0,067 | 0,067 | Машинист 6р.–1 | Бульдозер ДЗ-8 (Т 100) | 1 | |
| 5 | Е2-1-22 | Перемещение бульдозером грунта II группы на 30 м | 100 м3 | 4,9 |
| 1,08 | 1,08 | Машинист 6р.–1 | Бульдозер ДЗ-8 (Т 100) | 1 | |
| Продолжение табл.1 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| 6 | Е 4-1-1 | Установка фундаментных плит | шт. | 130 | 0,78 0,26 | 12,6 | 4,2 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–1, 2р.–1 | Кран КС-5871 | 1 | |
| 7 | Е 4-1-3 | Установка стеновых блоков подвала весом до 1,5 т | шт. | 346 | 0,66 0,22 | 28,5 | 9,5 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–1, 2р.–1 | Кран КС-5871 | 1 | |
| 8 | Е 4-1-17 | Укладка плит перекрытий и покрытий площадью до 10 м2 | шт. | 46 | 0,72 0,18 | 4,14 | 1,38 | Машинист крана 6р. – 1 Монтажник 4р.–1, 3р.–2, 2р.–1 | Кран КС-5871 | 1 | |
| 9 | Е 4-1-26 | Заливка швов плит перекрытия | 100 м | 2,76 | 6,4 | 2,2 | - | Монтажники 4р-1, 3р-1 | - | - | |
| 10 | Е11-37 | Обмазочная гидроизоляция стен подвала горячим битумом за 2 раза | 100 м2 | 2,7 | 18,5 | 4,83 | - | Изолировщик 4р. –1, 2р. - 1 | - | - | |
| 11 | Е 2-1-34 | Обратная засыпка пазух котлована грунтом I группы бульдозером с перемещением его на 30 м | 100 м3 | 2,1 | 0,89 0,89 | 0,33 | 0,33 | Машинист 6р.–1 | Бульдозер ДЗ-8 (Т 100) | 1 | |
| 12 | Е2-1-59 | Трамбование отсыпаемого грунта I группы электрической трамбовкой с квадратным башмаком | 100 м2 | 2,1/0,9*4 =9,3 |
| 2,2 | – | Землекоп 3р.–2 | Электротрам-бовка ИЭ-4502 | 2 | |
