Тема _1 : Вводное занятие. Основные термины и определения. Классификация электронных приборов.
Электроника - отрасль науки и техники, изучающая законы взаимодействия электронов и других заряженных частиц с электромагнитными полями и разрабатывающая методы создания электронных приборов, в которых это взаимодействие используется для преобразования электромагнитной энергии с целью передачи, обработки и хранения информации, автоматизации производственных процессов, создания аппаратуры, устройств и средств контроля, измерения и управления .
Различают три основных направления электроники (рис. 1.1):

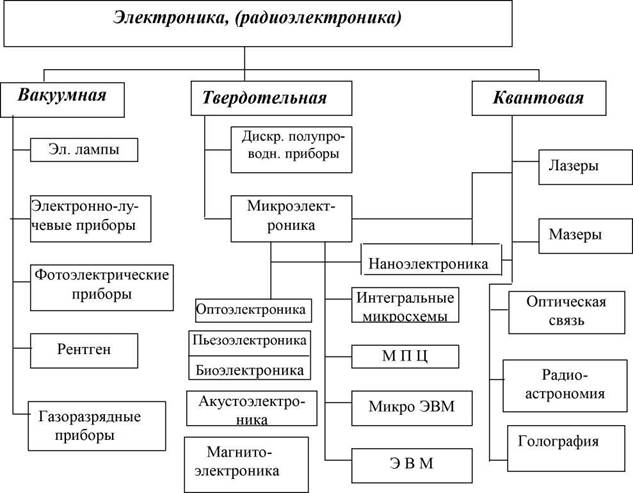

Рис. 1.1. Основные направления электроники
С точки зрения применения электронных приборов и устройств в настоящее время наибольшее развитие и распространение получила техническая электроника: аналоговая и цифровая (рис. 1.2):

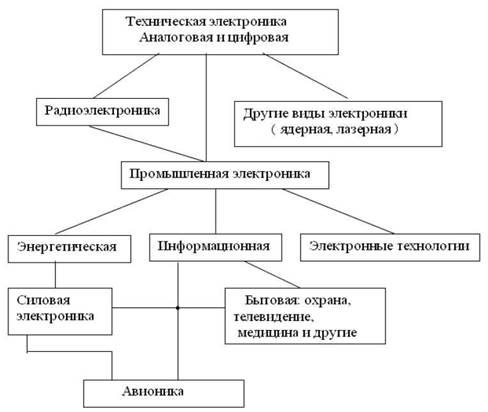

Рис . 1.2. Основные направления технической электроники
Классификация электронных приборов.
1. По принципу действия электронные приборы подразделяют на:
А) Полупроводниковые приборы – это приборы, принцип действия которых основан на свойствах полупроводников (диоды, транзисторы, тиристоры, светодиоды, фотодиоды и т. д.).
Б) Электровакуумные приборы - это приборы, принцип действия которых основан на разряде в вакууме или разряженном газе (электронные, разряд которых происходит за счет электронов в вакууме - это электронные лампы; ионные, разряд которых происходит в газе за счет ионов – это ксеноновая лампа).
2. По виду преобразования энергии и по назначению приборы подразделяют на:
А) Электропреобразовательные приборы – это приборы, которые преобразуют один вид энергии в другой вид (преобразователи энергии переменного тока в постоянный – диоды и тиристоры; преобразователи мощности электрических колебаний – транзисторы и электронные лампы).
Б) Электронно-световые приборы – преобразуют электрическую энергию в световую (светодиоды).
В) Фотоэлектрические приборы – преобразуют световую энергию в электрическую (фотодиоды).

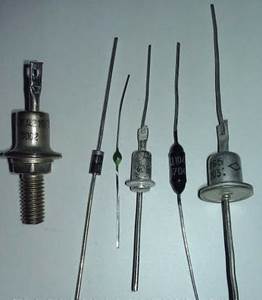

Рис_1. Диоды Рис_2. Светодиоды
Рис_3. Транзисторы Рис_4. Электронные лампы
Рис_5. Тиристоры Рис_6. Фотодиоды
