Исполнительный адрес
Смещение, которое вычисляется операционным блоком для доступа к находящемуся в памяти операнду, называется исполнительным адресом операнда. Исполнительный адрес показывает, на каком расстоянии (в байтах) располагается операнд от начала сегмента, в котором он находится. Будучи 16-битовым числом без знака, исполнительный адрес позволяет получить доступ к операндам, находящимся выше начала сегмента на расстоянии до 65535 (или 64К) байтов.
Время, затрачиваемое операционным блоком на вычисление исполнительного адреса, является одним из основных компонентов общего времени исполнения команды. В зависимости от используемого режима адресации получение исполнительного адреса может заключаться всего лишь в извлечении его как составной части команды, но иногда могут потребоваться довольно долгие манипуляции, например сложение извлеченной из команды составляющей с регистром базы и с индексным регистром. Даже если время исполнения не является критичным для Вашей программы, стоит оценивать эти временные факторы в процессе чтения следующих ниже описаний режимов адресации.
Прямая адресация
При прямой адресации исполнительный адрес является составной частью команды (так же, как значения при непосредственной адресации). Микропроцессор 8x86 добавляет этот исполнительный адрес к сдвинутому содержимому регистра сегмента данных DS и получает 20-битовый физический адрес операнда.
Обычно прямая адресация применяется, если операндом служит метка. Например, команда
MOV AX,TABLE
загружает содержимое ячейки памяти TABLE в регистр АХ. На рис. 1 показана схема исполнения этой команды. Обратите внимание на то, что против ожидания микропроцессор 8x86 заполняет данные в памяти в обратном порядке. Старший байт слова следует за младшим байтом, а не предшествует ему. Чтобы усвоить это, запомните, что старшая часть (старшие биты) данных располагается в ячейках памяти со старшими адресами.

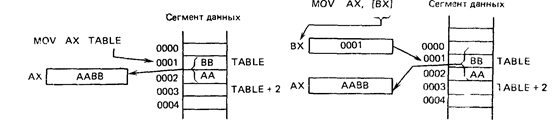

Рис. 1. Прямая адресация Рис. 2. Косвенная регистровая адресация
Косвенная регистровая адресация
При косвенной регистровой адресации исполнительный адрес операнда содержится в базовом регистре ВХ, регистре указателя базы ВР или индексном регистре (SI или DI). Косвенные регистровые операнды надо заключать в квадратные скобки, чтобы отличить их от регистровых операндов. Например, команда
MOV AХ,[ВХ]
загружает в регистр АХ содержимое ячейки памяти, адресуемой значением регистра ВХ (рис. 2).
Как поместить смещение адреса в регистр ВХ? Один из методов состоит в применении команды LEA (Загрузить исполнительный адрес). Например, для загрузки слова из ячейки TABLE в регистр АХ можно воспользоваться последовательностью команд
LEA BX, TABLE
MOV AХ,[ВХ]
Эти две команды выполняют те же действия, что и одна команда
MOV AX,TABLE
с той лишь разницей, что в первом случае предыдущее содержимое регистра ВХ уничтожается. Если Вам нужен доступ лишь к одной ячейке памяти (в данном случае TABLE), то разумнее воспользоваться одной командой. Однако для доступа к нескольким ячейкам, начиная с данного базового адреса, гораздо лучше иметь исполнительный адрес в регистре. Почему? Потому что содержимым регистра можно манипулировать, не извлекая каждый раз новый адрес.
Адресация по базе
При адресации по базе Ассемблер вычисляет исполнительный адрес с помощью сложения значения сдвига с содержимым регистров ВХ или ВР.
Регистр ВХ удобно использовать при доступе к структурированным записям данных, расположенным в разных областях памяти. В этом случае базовый адрес записи помещается в базовый регистр ВХ и доступ к ее отдельным элементам осуществляется по их сдвигу относительно базы. А для доступа к разным записям одной и той же структуры достаточно соответствующим образом изменить содержимое базового регистра.
Предположим, например, что требуется прочитать с диска учетные записи для ряда работников. При этом каждая запись содержит табельный номер работника, номер отдела, номер группы, возраст, тарифную ставку и т.д. Если номер отдела хранится в пятом и шестом бантах записи, а начальный адрес записи содержится в регистре ВХ, то команда
MOV AХ,[ВХ]+4

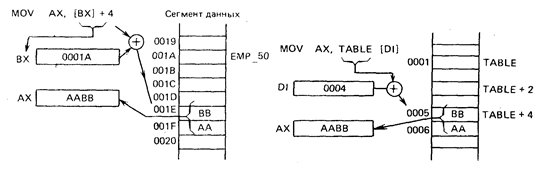

загрузит в регистр АХ номер отдела, в котором служит данный работник (рис. 3). (Сдвиг равен 4, а не 5, потому что первый байт записи имеет номер 0.)
Ассемблер позволяет указывать адресуемые по базе операнды тремя разными способами. Следующие команды эквивалентны:
MOV AХ,[ВР]+4 ;3то стандартная форма записи,
MOV AХ,4[ВР] ; но сдвиг можно указать на первом месте
MOV AХ,[ВР+4] ; или внутри скобок
