ЛАБОРАТОРНА РОБОТА № 1

ВИВЧЕННЯ БУДОВИ БУРОВОЇ УСТАНОВКИ

«УРАЛМАШ ЗД-76»

1.1 Мета роботи

1.1.1.Вивчення складу бурової установки «Уралмаш ЗД-76».

1.1.2.Вивчення призначення, конструкції, принципу роботи і технічних показників обладнання (силового приводу, вишко-лебідочного блоку, ротора).

1.1.3.Ознайомлення із засадами вибору бурових установок.

1.2 Тривалість і місце проведення заняття

1.2.1.Діюча бурова установка «Уралмаш ЗД-76».

1.2.2.Тривалість проведенняя заняття – 4 год.

1.3 Основні теоретичні відомості

Бурова установка – комплекс обладнання, допоміжного та енергетичного обладнання для виконання повного обсягу робіт в процесі спорудження свердловини.

Функціональну схему БУ наведено на рис. 1.1.

Функції основних агрегатів БУ:

- бурові споруди (вишка, основи, фундаменти) призначені для монтажу бурового обладнання, його транспортування та забезпечення безпеки праці;

- ротор (при роторному способі буріння) – обертання бурильної колони і долота;

- бурильна колона – передача крутного моменту на долото, подача промивної рідини до долота;

- підйомний механізм (лебідка, талева система) – подача бурильної колони на вибій свердловини, підйом бурильної колони для заміни зношеного долота, спуск обсадної колони;

- вертлюг – забезпечення вільного обертання колони бурильних труб і подача бурового розчину через шлангове з’єднання нерухомого стояка;

- насосно-циркуляційна система – очистка свердловини від вибуреної породи;

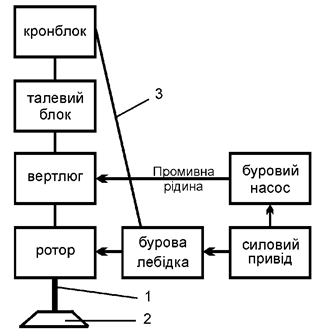

Рисунок 1.1 - Функціональна схема бурової установки:

1 – бурильна колона; 2 – долото; 3 – талевий канат

- силовий привід – енергопостачання до основних виконавчих механізмів (лебідки, ротора, бурового насоса);

- противикидне обладнання – попередження викидів флюїдів із свердловини.

Основні параметри бурових комплектних установок для глибокого розвідувального і експлуатаційного буріння регламентовані міждержавним ГОСТ 16293-89, згідно якого передбачено 12 класів БУ з дизельним, дизельгідравлічним, дизельелектричним і електричним приводами.

Свердловини характеризуються різними глибинами, призначенням буріння, рельєфом поверхні, бурінням на суші чи в акваторіях морів і океанів, кліматичними умовами. Всі ці чинники вимагають застосування БУ різного класу і одночасно певної універсальності і пристосованості.

Основними параметрами БУ є допустиме навантаження на гак P_кр^max, умовна глибина буріння L^max, потужність приводу підйомного комплексу та насосів, подача і тиск бурових насосів, діаметр свердловини і бурильних труб, мобільність і монтажездатність, вид енергії для приводу основних механізмів.

Обґрунтувати межі доцільності застосування БУ можна тільки на основі аналізу параметрів.

Наприклад, для БУ «Уралмаш-4Д-76» допустиме навантаження на гак P_кр^max = 2500 кН, умовна глибина буріння L^max = 5000 м, відповідно для БУ «Уралмаш-5000 ЭР» P_кр^max =3200 кН, L^max =5000 м. Основні параметри БУ «Уралмаш 3Д-76» наведено в таблиці 1.1.
