Органы управления токарным станком

1. Цель работы: ознакомиться с органами управления 1А616 и его работой.

2. Задание:

1.Описать назначение и устройство токарного станка 1А616.

2.Пользуясь рисунком назвать органы управления станком.

3.Произвести пробный пуск станка.

4.Проверить перемещение фартука, каретки суппорта, работу задней бабки.

5.Изучить чертеж и карту обработки детали.

6.Выбрать режущий и измерительный инструмент согласно техкарты.

7.Произвести установку режущего инструмента.

8.Произвести установку режима резания согласно карте обработки.

9.Произвести пробную проточку поверхности.

10. Измерить размер и при необходимости произвести подналадку станка.

3. Перечень необходимых материалов и принадлежностей

1.Токарно-винторезный станок 1А616.

2.Заготовка.

3.Чертеж детали.

4. Технологическая карта.

5. Режущий инструмент.

6. Измерительный инструмент.

7. Подкладки под резцы.

8. Таблица переключения скоростей и подач.

4. Порядок выполнения работы:

1. Согласно рисунка сделать описание основных узлов токарного станка.

2. По заданному рисунку назвать органы управления токарным станком.

3. Произвести пробный пуск станка.

4. Проверить перемещение фартука, каретки суппорта, работу задней бабки.

5. Изучить чертеж и технологическую карту обработки детали.

6. Выбрать необходимый режущий и измерительный инструмент для обработки детали.

7. Установить режущий инструмент на станке.

8. Установить требуемый режим резания согласно технологической карты.

9. Произвести пробную проточку поверхности детали.

10. Установив нужную глубину резания обработать поверхность детали до заданного размера.

11. Измерить и снять деталь со станка.

12. Сдать деталь преподавателю для контроля.

13. Заполнить отчет по лабораторной работе.

14. Написать заключение.

Отчёт о лабораторной работе № 3

Тема: «Управление токарным станком»

Выполнил студент гр. №____________________________

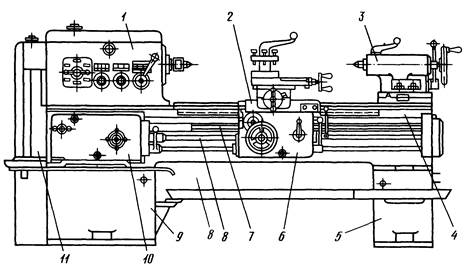

1. Основные узлы токарно-винторезного станка 1А616

1._______________________________________________________________________________

2._______________________________________________________________________________

3._______________________________________________________________________________

4._______________________________________________________________________________

5._______________________________________________________________________________

6._______________________________________________________________________________

7._______________________________________________________________________________

8._______________________________________________________________________________

9._______________________________________________________________________________

10.______________________________________________________________________________

11.______________________________________________________________________________

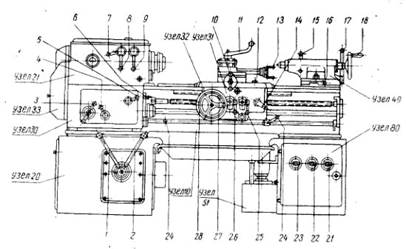

2. Органы управления станком.

_________________________________________________________________

3. Чертеж детали

4. Технологическая карта.

*№ Операции*	*№ Перехода*	*Содержание операции или перехода*	*Эскиз Обработки*	*Режимы резания*				*Число проходов*
*№ Операции*	*№ Перехода*	*Содержание операции или перехода*	*Эскиз Обработки*	t	s	V	n	*Число проходов*
005	1	Подрезать торец		1	0.4	150	1000	1
	2	Обточить поверхность с Ø 32мм до Ø 29мм начерно на длину 50 мм.		1,5	0,5	166	800	1
	3	Обточить поверхность с Ø 29мм до Ø 28 мм начисто на длину 50 мм		0,5	0,2	180	1200	1
	4	Обточить поверхность с Ø 28мм до Ø 22 мм начерно на длину 30 мм		3	0,5	160	800	1
	5	Обточить поверхность с Ø 22мм до Ø 20 мм начисто на длину 30 мм		1	0,2	180	1200	1
	6	Отрезать деталь на длину 50 мм.		4	0,4	150	800	1

5. Режущий инструмент ________________________________________________________________

________________________________________________________________

6. Измерительный инструмент.

____________________________________________________________________________________________________________________________________

7. Заключение:

____________________________________________________________________________________________________________________________________

__________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Контрольные вопросы:

1. Что называется глубиной резания?

2. Что называется подачей ?

3. Что называется скоростью резания?
