Термическое сопротивление замкнутых воздушных прослоек
| Толщина воздушной прослойки, м | Термическое сопротивление замкнутой воздушной прослойки Rв.п, м2·°С/Вт | |||
| горизонтальной при потоке теплоты снизу вверх и вертикальной | горизонтальной при потоке теплоты сверху вниз | |||
| при температуре воздуха в прослойке | ||||
| положительной | отрицательной | положительной | отрицательной | |
| 0,01 | 0,13 | 0,15 | 0,14 | 0,15 |
| 0,02 | 0,14 | 0,15 | 0,15 | 0,19 |
| 0,03 | 0,14 | 0,16 | 0,16 | 0,21 |
| 0,05 | 0,14 | 0,17 | 0,17 | 0,22 |
| 0,1 | 0,15 | 0,18 | 0,18 | 0,23 |
| 0,15 | 0,15 | 0,18 | 0,19 | 0,24 |
| 0,2-0,3 | 0,15 | 0,19 | 0,19 | 0,24 |
Примечание. При оклейке одной или обеих поверхностей воздушной прослойки алюминиевой фольгой термическое сопротивление следует увеличивать в 2 раза.
ПРИЛОЖЕНИЕ 5

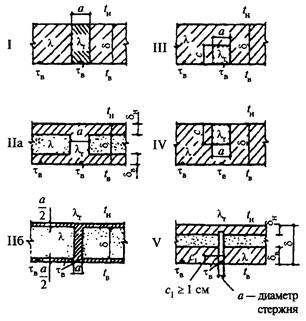

Схемы теплопроводных включений в ограждающих конструкциях
ПРИЛОЖЕНИЕ 6
Приведенное сопротивление теплопередаче окон, балконных дверей и фонарей
| Заполнение светового проема | Ro, м2·°С/Вт | |
| в деревянных или пластиковых переплетах | в металлических переплетах | |
| 1 | 2 | 3 |
| 1. Двойное остекление в спаренных переплетах | 0,4 | — |
| 2. Двойное остекление в раздельных переплетах | 0,44 | 0,34* |
| 3. Блоки стеклянные пустотные с шириной швов между ними 6 мм, размером, мм: |
| |
| 194 х 194 х 98 | 0,31 (без переплета) | |
| 244 х 244 х 98 | 0,33 ( » » ) | |
| 4. Профильное стекло коробчатого сечения | 0,31 ( » » ) | |
| 5. Двойное из органического стекла зенитных фонарей | 0,36 | — |
| 6. Тройное из органического стекла зенитных фонарей | 0,52 | — |
| 7. Тройное остекление в раздельно-спаренных переплетах | 0,55 | 0,46 |
| 8. Однокамерный стеклопакет из стекла: | ||
| обычного | 0,38 | 0,34 |
| с твердым селективным покрытием | 0,51 | 0,43 |
| с мягким селективным покрытием | 0,56 | 0,47 |
| 9. Двухкамерный стеклопакет из стекла: | ||
| обычного (с межстекольным расстоянием 6 мм) | 0,51 | 0,43 |
| обычного (с межстекольным расстоянием 12 мм) | 0,54 | 0,45 |
| с твердым селективным покрытием | 0,58 | 0,48 |
| с мягким селективным покрытием | 0,68 | 0,52 |
| с твердым селективным покрытием и заполнением аргоном | 0,65 | 0,53 |
| 10. Обычное стекло и однокамерный стеклопакет в раздельных переплетах из стекла: | ||
| обычного | 0,56 | — |
| с твердым селективным покрытием | 0,65 | — |
| с мягким селективным покрытием | 0,72 | — |
| с твердым селективным покрытием и заполнением аргоном | 0,69 | — |
| 11. Обычное стекло и двухкамерный стеклопакет в раздельных переплетах из стекла: | ||
| обычного | 0,68 | — |
| с твердым селективным покрытием | 0,74 | — |
| с мягким селективным покрытием | 0,81 | — |
| с твердым » » и заполнением аргоном | 0,82 | — |
| 12. Два однокамерных стеклопакета в спаренных переплетах | 0,70 | — |
| 13. Два однокамерных стеклопакета в раздельных переплетах | 0,74 | — |
| 14. Четырехслойное остекление в двух спаренных переплетах | 0,80 | — |
* В стальных переплетах.
Примечания: 1. К мягким селективным покрытиям стекла относят покрытия с тепловой эмиссией менее 0,15, к твердым — более 0,15.
2. Значения приведенных сопротивлений теплопередаче заполнений световых проемов даны для случаев, когда отношение площади остекления к площади заполнения светового проема равно 0,75.
3. Значения приведенных сопротивлений теплопередаче, указанные в таблице, допускается применять в качестве расчетных при отсутствии этих значений в стандартах или технических условиях на конструкции или не подтвержденных результатами испытаний
4 Температура внутренней поверхности конструктивных элементов окон зданий (кроме производственных) должна быть не ниже 3 °С при расчетной температуре наружного воздуха.
