Недопустимые конструкции бордюрных пандусов

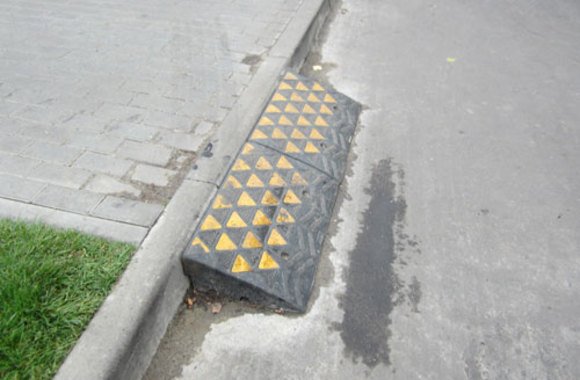

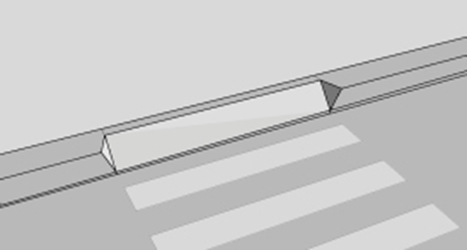

| Размещение пандуса на проезжей части недопустимо |
|
Поперечный уклон бордюрного пандуса более 1% недопустим, а продольный уклон – не более 6%
Уклон наклонных боковых поверхностей бордюрных пандусов – не более 18% |
| |

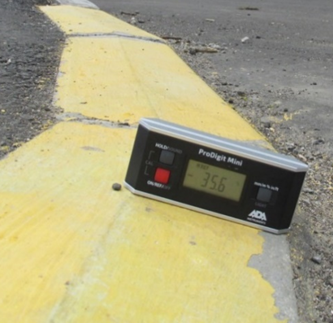

| Недопустимый боковой уклон на бордюрном пандусе |
Одиночные ступени запрещены
п. 5.1.8 СП 59.13330.2020: В местах изменения высот поверхностей пешеходных путей их выполняют плавным понижением с уклоном не более 1:20 (5%) или обустраивают бордюрными пандусами
п. 5.1.19 СП 59.13330.2020: В габаритах прохожей части пешеходных путей следует исключать: применение аппарелей; размещение одиночных ступеней (одна или две), за исключением сборных конструкций бортов (бордюров) на примыкании пешеходных путей и проезжей части в установленных случаях

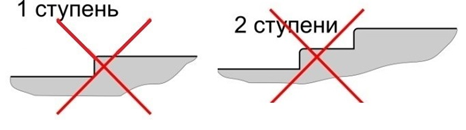

| Следует исключать размещение одиночных ступеней (одна или две) |

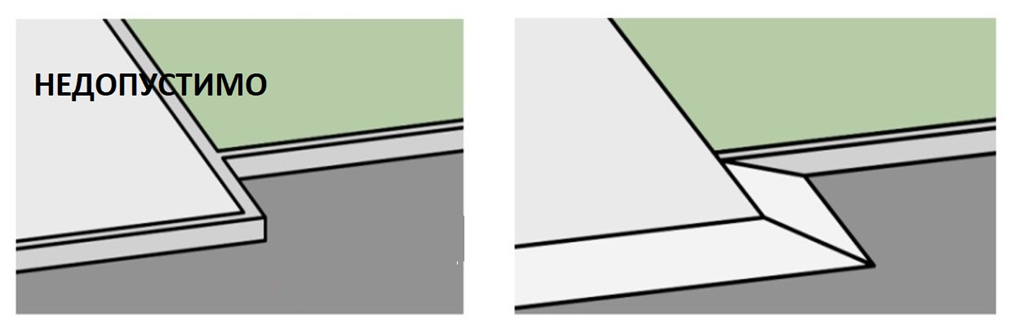

| Недопустимо понижение с уклоном более 5% |
Внешние лестницы на рельефе

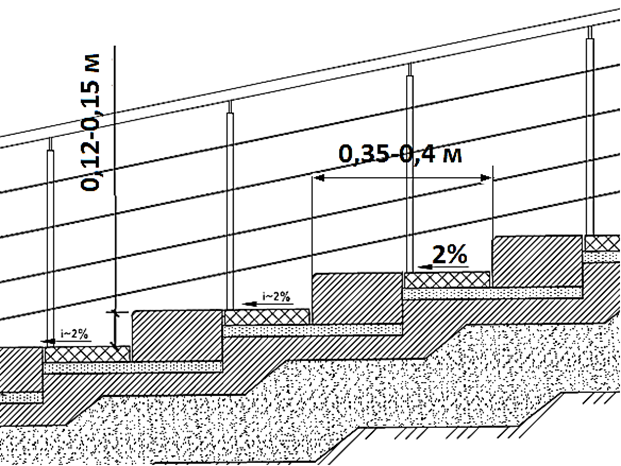

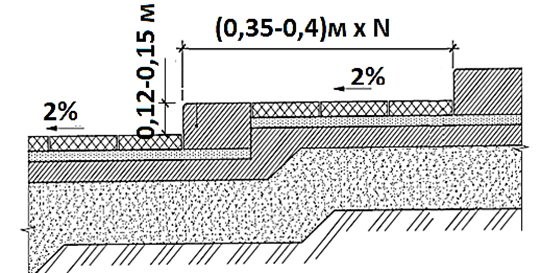

п. 5.1.12 СП 59.13330: Ширина лестничных маршей внешних лестниц на участках проектируемых зданий и сооружений должна быть не менее 1,35 м. Для таких лестниц на перепадах рельефа ширину проступей следует принимать от 0,35 до 0,4 м (или кратно этим значениям), высоту ступеней– от 0,12 до 0,15 м.
| Недопустима высота ступеней менее 12 см |
| Все ступени лестниц в пределах одного марша должны быть одинаковыми по форме в плане, по размерам ширины проступи и высоты подъема ступеней. Поперечный уклон ступеней должен быть не более 2%, а продольный – не более 1% |
Поручни на лестнице
п. 5.1.13 СП 59.13330.2020: С двух сторон одно- и многомаршевых внешних лестниц следует предусматривать непрерывные по всей их длине ограждения и поручни в соответствии с ГОСТ Р 51261.

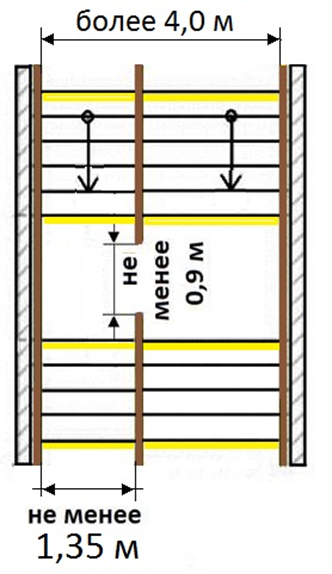

| При расчетной ширине прохожей части внешней лестницы 4 м и более следует предусматривать центральные двусторонние поручни. Они могут выполняться с разрывом в плане на горизонтальных площадках |

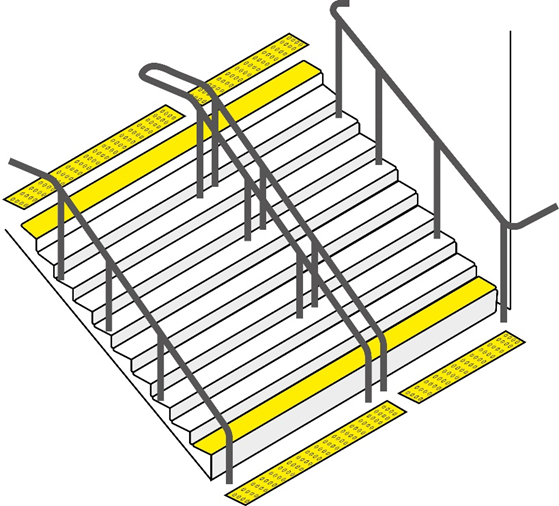

| Центральный поручень может быть один на лестнице любой ширины, но ширина каждой части не должна быть менее 1,35 м |
