Изучить основные узлы и условия работы станка СЗК, для обработки кромок технических стекол
Составление кинематической схемы станка СЗК, для обработки кромок технических стекол
Цель : Закрепить знания по теме: «Оборудование для обработки кромок технических стекол», изучить условия работы станка СЗК
Методические указания
Станок СЗК (рисунок 1) автоматической обработки закругленной кромки автомобильных стекол карусельного типа. На верхней плоскости остова 1 установлен специальный редуктор 2, крышка которого одновременно является колонной и опорным подшипником вращающегося четырехпозиционного стола 10.
Внутри остова установлен привод 3 для вращения стола, состоящий из электродвигателя, клиноременного вариатора и червячкового редуктора, выходной вал которого соединен кулачковой муфтой с хвостовиком червяка специального редуктора 2. На остове закреплены три шарнирные консоли 9 со шлифовальными головками, на шпинделях которых закреплены алмазные круги. Алмазные круги имеют возможность устанавливаться по обрабатываемому стеклу регулировочными винтами. Шпиндели шлифовальных головок приводятся во вращение от электродвигателей, установленных на каждой консоли.
На площадке стола смонтированы четыре шпиндельные головки 5. На верхнем конце каждого шпинделя закреплен сменный копир и площадка для укладки обрабатываемого стекла; на нижнем конце шпинделя закреплен поводок, имеющий на одном конце ролик, а на другом — продольный паз.
На остове концентрично оси вращающегося стола установлен копир 7, образующий профилированный паз, предназначенный для поворота шпинделя с копиром по заданной программе. На остове закреплен неподвижный роликовый упор 6 для возврата шпинделя в исходное положение на позицию загрузки.
На верхних площадках вращающегося стола установлены четыре пневмоцилиндра 4 прижима изделия соосно со шпиндельными головками.
На остове установлены три пневмоцилиндра для подвода консолей со шлифовальными головками 8 к копиру и обрабатываемому стеклу.
Усилие прижима шлифовальной головки к копиру регулируется редуктором РДВ-1М, который изменят давление сжатого воздуха в магистралях к пневмоцилиндрам подвода консолей.
На остове в зоне загрузки закреплен универсальный фиксатор 12 для фиксации обрабатываемого стекла по копиру. Фиксатор выполнен в виде угольника, приводимого в движение пневмоцилиндром. Также для фиксации обрабатываемого стекла по копиру на позиции загрузки установлен кулачок 11, управляющий рычагами упоров на копирах.

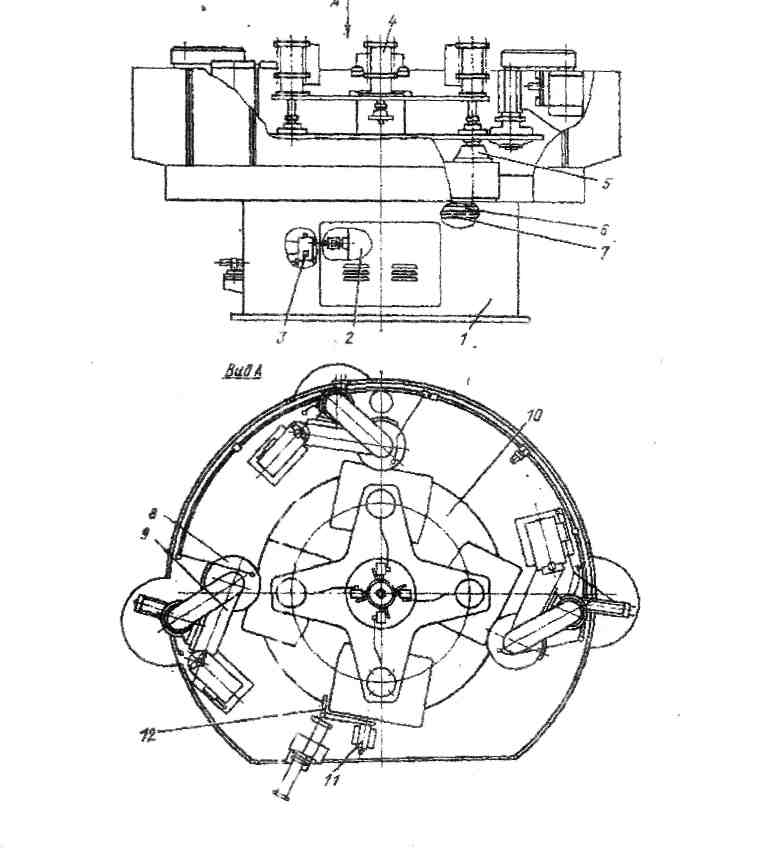

Рисунок 1 - Станок СЗК для автоматической обработки кромки автомобильного стекла
Фиксирующее устройство, действующее от кулачка, используют при обработке изделий одного формата (при этом универсальный фиксатор снимают со станка).
Пневмосистема выполнена таким образом, что питание воздухом осуществляется от двух ресиверов. Это позволяет устанавливать разное давление для пневмоцилиндра подвода консолей и остальных пневмоцилиндров. Каждый пневмоцилиндр управляется воздухораспределителем, получающим импульс от клапана при нажатии его кулачком.
Сжатый воздух давлением 0,4 МПа подается через влагоотделитель, регулятор давления и маслораспылитель, чем и обеспечивается смазывание трущихся поверхностей пневмоцилиндров.

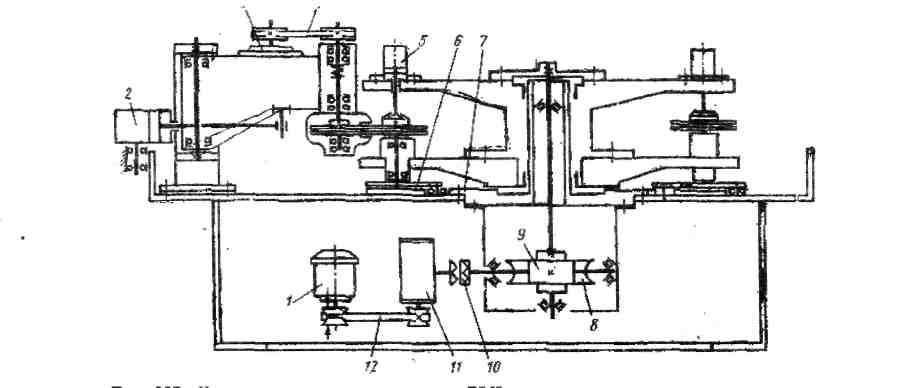

1 — электродвигатель; 2 — пиевмоцилиндр прижима консоли к стеклу; 3 — электродвигатель; 4 — клиноременная передача со шкивами; 5 — пневмоцилиндр прижима стекла; 6 — поводок шпинделя; 7 — кулачок; 8 — червячная шестерня; 9 — червяк; 10 — муфта; 11 — червячный редуктор; 11 — вариатор
Рисунок 2 - Кинематическая схема станка СЗК
Работа станка осуществляется в автоматическом цикле, при этом срабатывание отдельных узлов и механизмов должно соответствовать заданной циклограмме при ручной разгрузке и загрузке обрабатываемых стекол. Стол со шпинделями для укладки обрабатываемых заготовок равномерно вращается вокруг оси. В зоне загрузки лист стекла укладывается на шпиндельную головку по фиксатору и закрепляется прижимным пневмоцилиндром.
Задание 1Дайте ответы на следующие вопросы:
1 Станок СЗК предназначен для_____________________________ _________
2 Написать способ крепления алмазных кругов___________________________
3 Привод вращения стола состоит:_______________________________________
4 Написать значение роликового упора и копира, закрепленных на остове_______
________________________________________________________________________
5 Написать с помощью чего осуществляется фиксация обрабатываемого стекла по копиру____________________________________________________________________

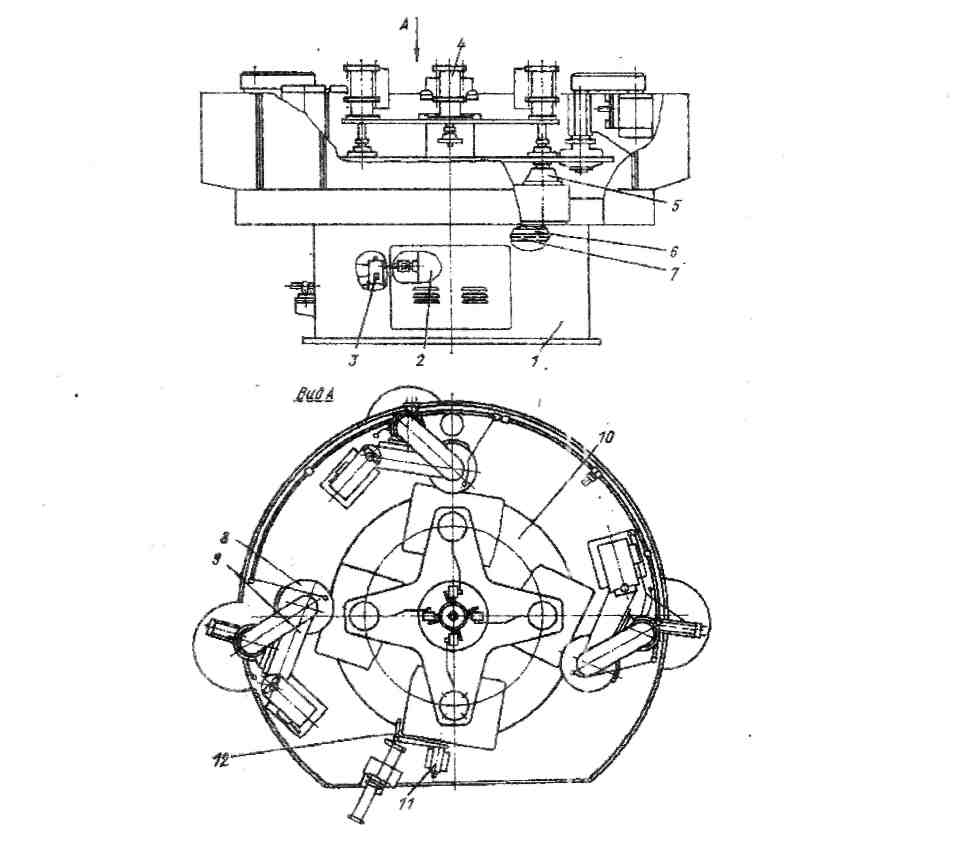

Задание 2 На приведенной ниже схеме расставить номера позиций и описать процесс обработки кромок стекол на станке СЗК
Задание 3 На приведенной ниже схеме, обозначить основные узлы и описать их функциональное значение в работе станка СЗК
1 — электродвигатель; 2 — пиевмоцилиндр прижима консоли к стеклу; 3 — электродвигатель; 4 — клиноременная передача со шкивами; 5 — пневмоцилиндр прижима стекла; 6 — поводок шпинделя; 7 — кулачок; 8 — червячная шестерня; 9 — червяк; 10 — муфта; 11 — червячный редуктор; 11 — вариатор
Рисунок 2 - Кинематическая схема станка СЗК
Порядок выполнения работы
На занятии студент должен :
1 Изучить основные узлы станка СЗК;
2 Знать работу станка СЗК;
3 Изучить кинематическую схему станка СЗК;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему станка СЗК с указанием номеров позиций и описанием работы станка
4 Кинематическую схему станка СЗК, обозначение узлов
Практическая работа № 38
