Триплексование на основе полимеризации специальной жидкости
Существует технология изготовления трехслойных стекол без клеящей ПВБ-пленки и без операции прессования в автоклаве. Эта технология основана на процессе полимеризации специальной жидкости (смолы), имеющей высокую адгезию к стеклу, которой заполняется пространство между стеклами.
Полимеризация — процесс получения высокомолекулярных веществ путем сложных молекулярных процессов в массе низкомолекулярного вещества под действием различных инициаторов полимеризации, например, ионного облучения. В процессе полимеризации образуется новое вещество с новыми свойствами.
На схеме (рисунок 2 ) показана последовательность операций. Моллированный пакет (1) разделяется на две заготовки. Каждое стекло обрабатывается обезжиривающим составом. На внутреннюю поверхность каждого стекла наносится слой специальной жидкости для повышения адгезии. Далее пакет собирается с разделением стекол трубчатой прокладкой (8).

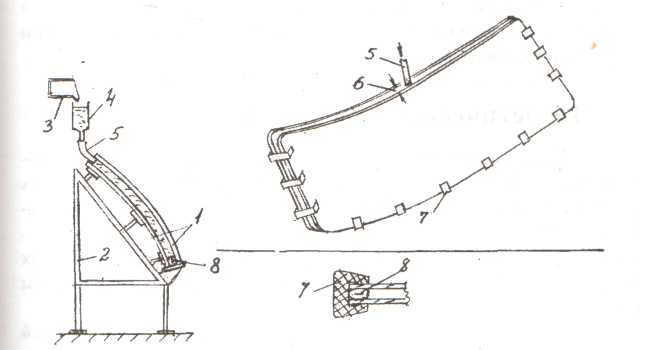

1 —стеклопакет, 2 — подставка, 3— заливочный ковшик, 4 — мерная емкость, 5 — заливочная трубка, 6 — заливочный зазор, 7 — зажимы, 8 —уплотняющая трубка
Рисунок 2 - Схема изготовления триплекса на полимеризующейся жидкости
Собранный пакет сжимается по контуру специальными зажимами (7). Усилие зажима должно обеспечивать сплющивание трубки (8). При этом между стеклами образуется зазор, равный двойной толщине стенки трубки. Затем между стекол заливается специальная полимеризующаяся смола. Самая ответственная операция-заливка полимера. Пакет (1) ставится наклонно на специальную подставку (2). Ковшиком (3) жидкая смола наливается в мерную емкость (4), которая внизу имеет штуцер с полиэтиленовой трубкой (5). Конец трубки частично сжимается и вставляется в оставленный зазор (6) между стеклами сверху пакета. Из емкости через трубку жидкость медленно заливается между стеклами, постепенно вытесняя воздух и заполняя весь зазор между стеклами пакета. Затем в заливочную щель заправляется прокладочная трубка и верхняя кромка также сжимается струбцинами, полностью герметизируя пакет. Далее пакет, заполненный жидкостью, на некоторое время выдерживается в стеллаже, а затем помещается в камеру под ультрафиалетовое облучение специальными лампами, расположенными под сводом камеры. Там пакет выдерживается до 20 минут, в течение которых происходит полимеризация смолы и склейка стекол. Готовое стекло вынимается из камеры, освобождается от струбцин и готово к использованию.
Задание 1: Дайте ответы на следующие вопросы :
1 Триплекс - это ___________________________________________________________
2 Область применения триплекса____________ _________________________________
3 Какими свойствами должно обладать готовое триплексное изделие?______________
4 Какое сырье применяют для производства пленки ПВБ?____ ____________________
5 Составить схему изготовления триплекса с мешковым способом прессования______
6 Как называется способ получения трехслойного стекла без применения ПВБ- пленки операции прессования______________________________________________________
7 Допиши: Полимеризация- это процесс _______________________________________
8 Описать процесс изготовления триплекса на основе полимеризации_______________
|
|
Задание 2 На приведенной ниже схеме обозначить номера позиций и указать их значение

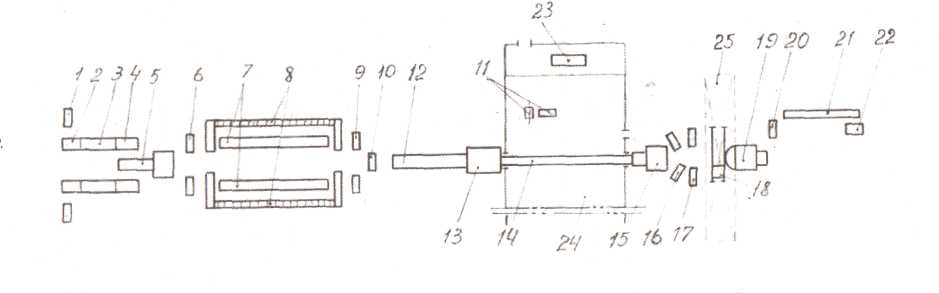

Рисунок 1 - Поточная линия изготовления гнутых триплексных стекол
Задание 3 По данным схемы приведенной в задании 2 описать технологический процесс производства гнутых триплексных стекол
Порядок выполнения работы
На занятии студент должен :
1 Изучить технологический процесс производства « триплекса »;
2 Изучить технологический процесс производства гнутых триплексных стекол;
3 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы:
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему поточной линии изготовления гнутых триплексных стекол с указанием номеров позиций;
4 Описание работы линии
Практическая работа № 35
