Процесс закалки плоского стекла с нагревом в вертикальной щелевой электрической печи

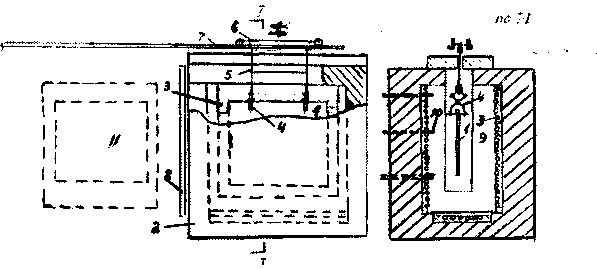

На рисунке 1 показана схема закалочной установки с вертикальной щелевой электрической печью для нагрева стекла.
|
|
1-образец стекла, 2- электрическая щелевая печь, 3- боковые электронагреватели, 4- клещевой (рычажный) зажим подвески стекла, 5-рамка подвески, 6-каретка, 7-направляющие тележки, 8- дверка печи, 9- тепловое пространство печи, 10- термопара,11- обдувочная камера
Рисунок 1 - Схема нагрева стекла перед закалкой в щелевой электропечи
Заготовка стекла (1), подвешенная на рамке подвески (5) каретки (6) на специальных рычажных зажимах (4), быстро помещается по направляющим (7) в тепловое пространство (9) электрической печи (2). Температура в рабочей зоне теплового пространства печи — в пределах 650-670°С — определяется термопарами (10). Стекло подвергается тепловому удару и быстро начинает прогреваться, за счет теплового излучения от электронагревателей (3) печи, находящихся на одинаковом расстоянии по обеим сторонам и равномерно воздействующим на поверхности заготовки.
При достижении температуры 610-630°С стекло становится пластичным и находится на границе критического размягчения. Дальнейший нагрев подвешенной заготовки недопустим, так как приводит к вытяжке и разрыву стекла. В таком состоянии заготовка быстро переводится из высокотемпературной зоны нагрева в камеру (обдувочную) (11) быстрого равномерного охлаждения одновременно обеих поверхностей потоками холодного воздуха. Обдувочная камера состоит из двух плоских решеток с отверстиями, расположенными по всей площади решетки. По воздуховодам к решеткам подается воздух от вентилятора высокого давления. Решетки установлены на расстоянии одна от другой и образуют щелевую камеру, в которой стекло, обдуваемое с двух сторон, получает закалку. Решетки могут быть круглые вращающиеся или прямоугольные с плоскопараллельным колебательным движением. Стекло снова получает тепловой удар, но с обратным знаком. Попав в зону мощного воздушного охлаждения, в стекле в доли секунды создается температурный градиент, возникают внутренние напряжения и при дальнейшем охлаждении происходит процесс закалки стекла.
Задание 1: Дайте ответы на следующие вопросы :
1 Какой процесс является закалкой стекла?____________________________________________________________________
2 Область применения закаленного стекла________________________________________ ____________________________
3 Теория закалки стекла по Бартеневу____________________________________________ ____________________
4 Написать два основных условия необходимых для закалки стекла____________________________________________________________________
5 Перечислить оборудование для закалки______________________________________
Задание 2 На приведенной ниже схеме обозначить номера позиций и указать их значение
|
|
Рисунок 1 - Схема нагрева стекла перед закалкой в щелевой электропечи
Задание 3 По данным схемы, приведенной в задании 2, описать технологический процесс нагрева стекла перед закалкой в щелевой электропечи
Порядок выполнения работы
На занятии студент должен :
1 Изучить область применения закаленного стекла;
2 Изучить схему нагрева стекла перед закалкой в щелевой электропечи;
3 Изучить оборудование необходимое для закалки ;
4 Составить отчет по проделанной работе.
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы:
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему нагрева стекла перед закалкой в щелевой электропечи;
4 Технологический процесс нагрева стекла перед закалкой в щелевой электропечи
