Линия ППС-500 для проката профильного стекла
Линия ППС-500 (рисунок 2) предназначена для непрерывного профильного обычного (известково-натриевого) стекла коробчатого сечения (стеклопрофилита). На ней можно также получать армированный профиль швеллерного сечения.
Линия работает следующим образом: из стекловаренной печи 1 стекломасса поступает в прокатную машину 2, где формуется прокатными валками в ленту стекла. С помощью формующего устройства, установленного на рольном столе, лента сворачивается в профиль ( коробку и др.). Стеклопрофилит через рольный стол направляется в печь отжига 3, после чего поступает на приемный рольганг 4 и далее в агрегаты 5 и 6 отрезки и порезки его на балки (части) заданной длины. Рольганг-ускоритель 7 переводит балки на откатчик 8, откуда они направляются на склад готовой продукции.
|
|

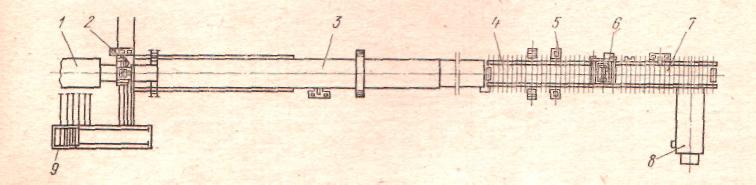

Рисунок 2 - Линия ППС-500 для проката профильного стекла
Задание 1 Дайте ответы на следующие вопросы:
1 Какие виды бесцветного и цветного листового стекла относятся к
прокатному?_______________________________________________________________
2 Какое стекло называют узорчатым_______________________________________
3 Какое стекло называют армированным___________________________________
4 Назвать метод получения стеклопрофилита________________________ ___
5 В чем заключается сущность метода непрерывного прокатного стекла?________
6 Линия ППС-500 предназначена для_______________________________________
7 Составить структурно-логическую схему работы линии______________________
Задание 2 На приведенной ниже схеме обозначить номера позиций и указать их значение
|
|
Рисунок 2 - Линия ППС-500 для проката профильного стекла
Задание 3 По данным схемы, приведенной в задании 2, описать технологический процесс изготовления стеклопрофилита
Порядок выполнения работы
На занятии студент должен :
1 Изучить линию для проката профильного стекла;
2 Знать технологический процесс изготовления профильного стекла;
3 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему линии для производства стеклопрофилита, обозначение узлов и описание работы
Практическая работа № 27 - 28
