Изучение основных узлов и условий работы машины ВВС
Составление кинематической схемы машины ВВС
Цель: Закрепление знаний по теме: «Оборудование для формирования листового стекла», изучить кинематическую схему и условия работы машины ВВС-ЗА
Методические указания
Машины вертикального вытягивания
Рассмотрим конструкцию машины ВВС-ЗА, предназначенной для вертикального вытягивания листового стекла безлодочным способом.

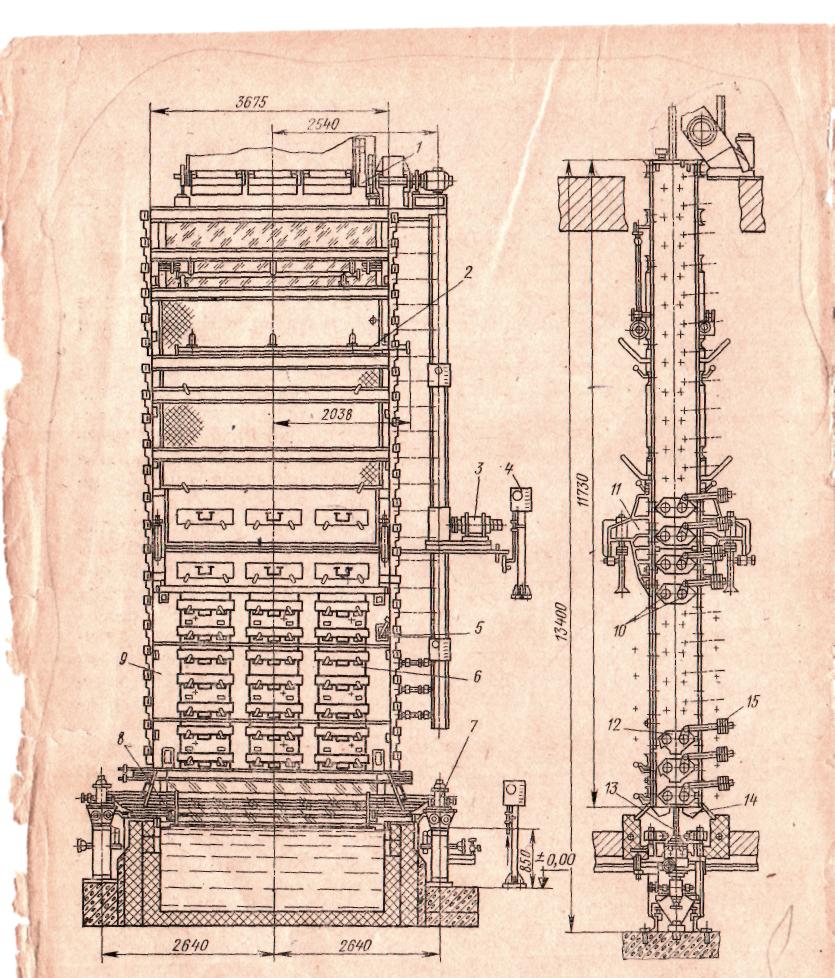

Машина ВВС-ЗА (рисунок 8), представляет собой вертикальную шахту-печь высотой 11,73 м, в которой происходит вытягивание ленты стекла с одновременным отжигом и охлаждением. Шахта 9 машины состоит из шести секций, поставленных одна на другую и скрепленных болтами. В шахте установлена 31 пара тянущих асбестированных валков 10, представляющих собой стальные трубы с напрессованными на них кольцами из асбестового картона.
В зоне ответственного отжига (1—16-я пары валков) внутренние поверхности секций покрыты изоляционными материалами: асбестовым картоном (боковые стенки) и перлитно-цементными плитами (лобовые стенки).
В нижней части шахты установлены два короба 14 из жаростойкой стали для улавливания стеклобоя в случае обрыва ленты стекла.
Улавливаемый стеклобой выводится наружу шахты через откидные крышки 6, находящиеся на обеих сторонах и служащие также для регулирования теплового режима машины. Для защиты бортов ленты от стеклобоя под 5-й, 9-й, 15-й и 28-й парами валков установлены предохранители бортов.
Лобовые стенки имеют крышки 12, служащие опорами для подшипников тянущих валков. Один валок в каждой паре установлен в качающихся кронштейнах, укрепленных на крышках, и может отводиться от другого на 40 мм для пропускания затравочной рамы при пуске машины и твердых включений в ленте. Откидные валки прижимаются к ленте стекла грузами 15, установленными на планках кронштейнов, отвод пневмоцилиндров, управляемых с пультов 4 или вручную. Заданный температурный режим в шахте машины поддерживается системой газового обогрева и системой 2 охлаждения ленты воздухом, подаваемым вентилятором.
Рисунок 8 - Машина ВВС-ЗА
Для обеспечения равномерного распределения температуры по ширине шахты установлено 12 инжекционных газовых горелок с ручным или автоматическим регулированием. К шахте машины прикреплены четыре литых кроштейна 11, при помощи которых она подвешивается на балках металлоконструкций цеха.
Привод 3 предназначен для приведения во вращение тянущих асбестированных валков и включает в себя электродвигатель.
В состав подмашинной камеры входят бортоформующие ролики 7, которые крепят на сварных стойках и устанавливают с обеих торцов вытягиваемой ленты стекла, нажимные механизмы 13 и бортовые чаши 8.
Бортоформующие ролики служат для формования бортов у ленты стекла, а также для удержания ленты от сужения.
Нажимные механизмы, служат для погружения в стекломассу и удержания в ней лодочки и представляют собой четырех-звенное рычажное устройство, приводимое вручную при помощи маховиков.
Кинематическая схема привода машины показана на рисунке 2. Электродвигатель 1 через червячный редуктор 2, шестерня которого закреплена на вертикальном валу 3, приводит во вращение тянущие валки. Вертикальный вал расположен вдоль шахты машины и состоит из отдельных частей, соединенных между собой цепными муфтами 4. Каждая часть вертикального вала входит в состав отдельного червячного редуктора 5, состоящего из червяка и двух колес, приводящих во вращение через карданные валики 6 соответствующую пару тянущих валков, за исключением первой и второй пары. Вращение тянущим валкам первой и второй пары передается от валков третьей и четвертой пары через цепные передачи 7 с натяжными звездочками.
Рисунок 2 - Кинематическая схема машины ВВС-ЗА
Задание 1 Дайте ответы на следующие вопросы:
1 Машина ВВС-ЗА предназначена для -__________________________ _______
2 Написать способ формования ленты стекла в машине ВВС-24___ ___________
3 Перечислить основные преимущества и недостатки безлодочного способа формования ленты стекла________________________________________ ________
4 В шахте машины установлена 31 пара тянущих валков, один валок в каждой паре установлен в качающихся кронштейнах, такое крепление позволяет______ _______
5 Что входит в состав подмашинной камеры машины ВВС-ЗА?______________________
6 С помощью чего в шахте машины поддерживается заданный температурный режим
___________________________________________________________________________
7 Инжекционные газовые горелки с ручным или автоматическим регулированием в шахте машины ВВС-ЗА используют для_______________________________________ ____
8 Назначение бортоформующих роликов. Их преимущества по сравнению с
бортодержателями_______________________________________________________________
9 Для чего служат нажимные механизмы?______________________________ _____
10 Бортоформующие чаши служат для -__________________________________________
Задание 2 На приведенной ниже схеме, обозначить основные узлы и описать их функциональное значение в работе машины ВВС
Рисунок 2 - Кинематическая схема машины ВВС-ЗА
Порядок выполнения работы
На занятии студент должен :
1 Изучить основные узлы машины ВВС-3А;
2 Знать работу машины ВВС-3А;
3 Изучить кинематическую схему машины ВВС-3А;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Кинематическую схему машины ВВС-3А, обозначение узлов
Практическая работа № 26
Изучить кинематические схемы оборудования, входящего в состав линии ППС-500
Цель: Закрепление знаний по теме: «Способы формования листового стекла», изучить условия работы машины ППС-500
Методические указания
