Составление кинематической схемы привода машины для обработки штучных стеклоизделий
Цель: Закрепление знаний по теме: «Машины для обработки полых изделий», изучить кинематическую схему и условия работы автомата
Методические указания
Обработка изделий из стекла делится на две стадии: первая — предварительная обработка, в результате которой полуфабрикат превращается в готовое изделие. Эта стадия включает в себя процессы: отрезки и отколки колпачка, обработки края изделия. Вторая стадия — декорирование готовых изделий: нанесение резьбы, широкой грани, гравировка, украшение золотом, силикатными и люстровыми красками и эмалями, медной и серебряной протравой, химическая и пескоструйная обработка и др.
Машины для отрезки колпачка
Отрезка (отколка) колпачка в холодном состоянии заключается в следующем:
- по периметру изделия на нужной высоте алмазом или резцом из твердого сплава наносят черту отреза;
-затем по линии отреза нагревают при помощи газовых горелок.
Наилучшим топливом для горелок является природный газ, можно применять светильный газ и бензин.
Отрезная машина ОК-36 (рисунок 1) применяется для отрезки колпачков стаканов. Машина представляет собой вращающийся стол, на котором смонтировано 36 дисков, вращающихся каждый вокруг своей оси, на дисках установлены патроны, в которые вставляют изделия. На подставках установлены горелки, а так же устройства с алмазами и резцами, они могут перемещаться на требуемую высоту.
|
|

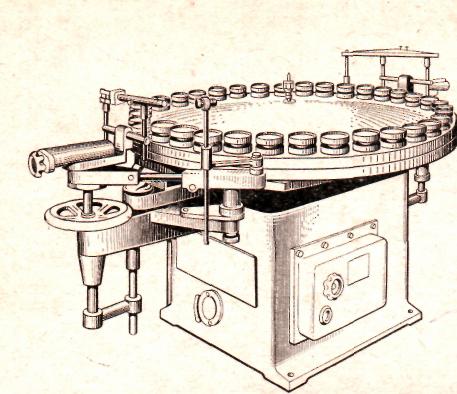

Рисунок 1 – Машина ОК 36
Автомат ОА-24 предназначен для отрезки колпачка электроколб. В чугунную тумбу 14 (рисунок 2) автомата вмонтирован вертикальный вал 5, на верхнем конце которого неподвижно закреплена плита привода. На плите установлены электродвигатель 1, вариатор 2, редуктор 3, пусковая аппаратура и кронштейн с механизмом питателя 10, служащего для автоматической загрузки автомата заготовками колб. По контуру плиты закреплены зубчатые сегменты 8, а под ней на упорном шарикоподшипнике свободно установлена основная шестерня 6, скрепленная с диском 4, имеющим колбодержатели 7.
Колбодержатели предназначены для установки и вращения в них заготовок колб в огневой зоне отрезки колпачка и оплавки краев. Каждый колбодержатель укреплен на валике, который вращается в шарикоподшипниках. Сверху на валике закреплена малая шестерня 9; при зацеплении ее с зубчатыми сегментами плиты колбодержатель начинает вращаться относительно своей оси. В колбодержатели вставлены кольца, являющиеся гнездами для колб.
В верхней части тумбы установлена газовая камера с распределительной плитой. Эта плита жестко соединена с плитой, несущей 24 газовые горелки, которые вращаются вместе с каруселью колбодержателей. Заготовки колб, перемещаясь по окружности карусели, освобождаются от отрезанных огнем колпачков, которые падают в бункер. После отрезки колпачков кромки колб по линии отреза оплавляются и готовые колбы сталкиваются с автомата с помощью колбовыбрасывателей 11.

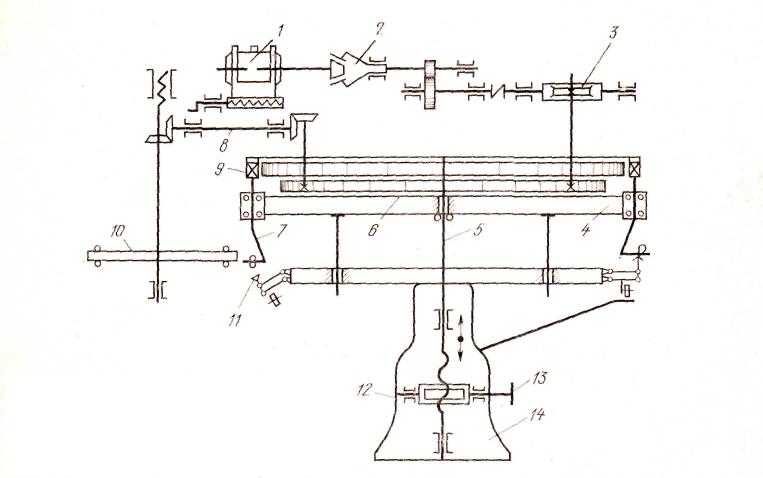

Рисунок 2 – Кинематическая схема автомата ОА-24
Вал с каруселью и колбодержателями может перемещаться в осевом направлении вверх и вниз относительно газовой камеры и плиты с горелками в пределах 80 мм, что дает возможность обрабатывать заготовки колб разных размеров. Осевое перемещение вала достигается с помощью маховика 13 через гайку-шестерню 12.
Как только колба в держателе приходит во вращение, зажигаются горелки. В течение полоборота карусели отрезаются колпачки и оплавляются кромки колб по линии отреза. После того, как колбодержатель сходит с зубчатого сегмента, его вращение прекращается, заканчивается и подача в горелки газовой смеси. Автомат работает на смеси газа с воздухом, обогащенным кислородом.
Задание 1 Дайте ответы на следующие вопросы:
1 Обработка изделий из стекла делится на две стадии: первая стадия -___________
вторая стадия -__________________________________________________________
2 Автомат ОА-24 предназначен для -________________________________________
3 Значение колбодержателя в работе автомата ОА-24__________________________
4 Какие виды горелок используются при отрезке колпачков –__________________
5 Вид топлива, используемый для данного вида горелок_______________________
6 Абразивный материал, используемый при обработке изделий из стекла – это
__________________________________________________________________________
7 К природным абразивным материалам относится:____________________________
Задание 2 На приведенной ниже схеме, обозначить основные узлы и описать их функциональное значение в работе автомата ОА-24

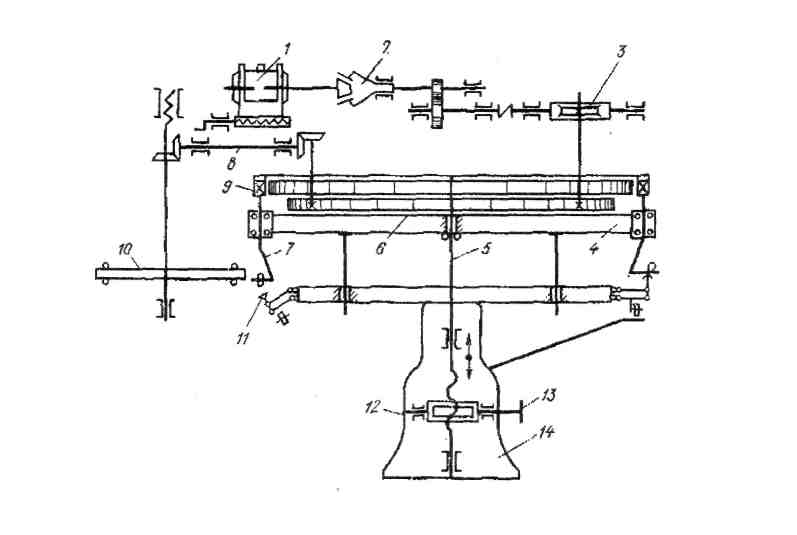

Рисунок 1 – Кинематическая схема автомата ОА-24
Задание 3 По данным схемы, приведенной в задании 2, описать работу автомата ОА-24
Порядок выполнения работы
На занятии студент должен :
1 Изучить стадии обработки штучных стеклоизделий;
2 Знать работу отрезной машины ОК-36;
3 Изучить кинематическую схему автомата ОА-24;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Кинематическую схему автомата ОА-24, обозначение узлов и описание работы
