Практическая работа № 21-22 на 6 семестр
Изучение основных узлов и условий работы переставителей изделий из стекла
Составление кинематической схемы переставителя ПА-2
Цель: Закрепление знаний по теме: «Переставители изделий из стекла», изучить кинематическую схему и цикл работы переставителя ПА-2
Методические указания
Автоматический 2-х рукавный переставитель ПА-2
Предназначен для передачи стеклоизделий (бутылок, флаконов, стеклянных банок и т. п.) от автоматических стеклоформующих машин на сетку печи отжига.
К переставителям предъявляются следующие требования:
- обеспечивать заданный режим работы (производительность), основных машин;
- иметь возможность быстрой переналадки при смене ассортимента изделий;
- не деформировать изделия при переносе и не являться причиной насечек, сколов и других видов брака;
- работать в условиях, повышенных температур;
- свободно вписываться в технологическую линию.

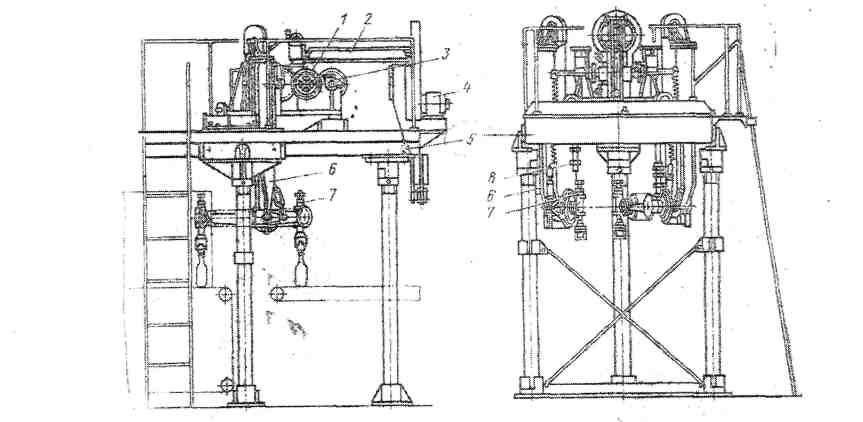

Рисунок 1 - Автоматический двухрукавный переставнтель ПА-2
Переставитель имеет следующие основные узлы: остов 5, механизм 1 переставителя, привод 4, узел горизонтального вала 2, узлы рукавов 6, цилиндр хватков 7 и кулачок-барабан 3.
Работа всех механизмов переставителя за исключением цилиндров хватков осуществляется от электродвигателя. Привод цилиндров хватков пневматический от воздушной магистрали.
Рукава переставителя вместе с закрепленными на них хватками и пневматическими цилиндрами совершают колебательно-вращательные (осуществляются при помощи тяговых цепей 8) и поступательные (при помощи кулачка-барабана) движения. Такое движение обеспечивает необходимое распределение изделий на сетке печи отжига.
Переставитель бутылок в печь отжига
Отличие его в том, что он позволяет устанавливать изделие в совершенно закрытую головную часть сетки, где оставлены только окна для прохода бутылок и люки для наблюдения за работой переставителя.

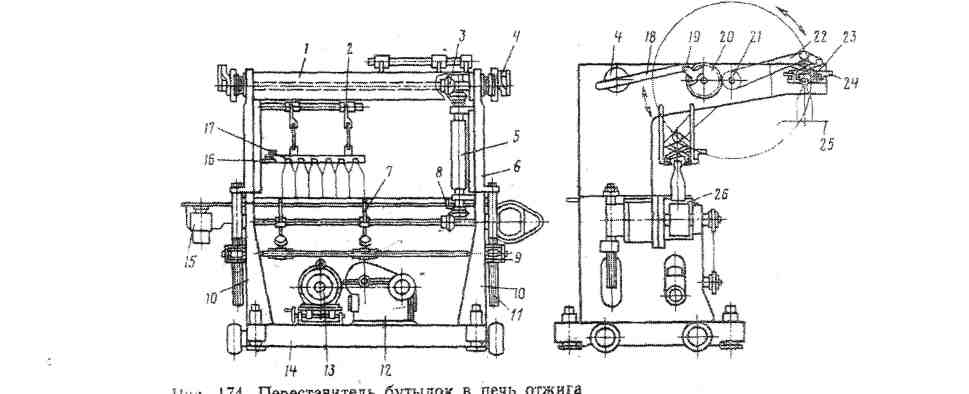

Представляет собой основание — литую плиту 14 с закрепленными на ней литыми боковыми стойками 10. На основании смонтирован привод переставителя, состоящий из электродвигателя 13, червячного редуктора 12 и клиноременного вариатора. Кроме того на основании расположены конвейер 26 с поворотным кругом 15, привод вертикального вала 5 и система отсекателей 7.
На направляющих боковых стоек установлен подвижный кронштейн, состоящий из литых боковин 6, связанных брусом 1. Внутри кронштейна расположены рычаги 22, несущие хватки. Рычаги через цилиндрические шестерни 21, 20, поводок 19 и тягу. 18 связаны с зубчатой муфтой 4, насаженной на горизонтальный вал, который через коническую передачу 3. соединен с вертикальным валом 5.)
К боковинам подвижного кронштейна прикреплены упоры ограничители 16, ограничивающие движение захватов и способствующие их закрыванию и открыванию.
Захваты выполнены в виде двух подвешенных к рычагу при помощи тяг и серег 2 параллельных пластин 17, несущих на себе опорные планки 23 и фиксатор 24. Все подвижные детали переставителя и та часть его, которая входит в головную часть печи отжига, прикрыты кожухом, обеспечивающим герметичность печи отжига и уменьшение потерь тепла изделиями.
Рисунок 2 –Групповой переставитель бутылок в печь отжига
Переставитель работает следующим образом: бутылки с конвейера машины поступают на поворотный круг 15, который передаёт их на конвейер 26, где бутылки собираются при помощи двух отсекателей 7 и конечного ограничителя 8 в заданные партий по пять-семь штук в зависимости от ассортимента. Отсекатели работают синхронно с движением захватов от общего привода. Партия, бутылок при подъеме рычагов 22 забирается хватками и переставляется на сетку 25 отжигательной печи. Далее цикл повторяется
Переставитель оборудован двумя захватами, работающими поочередно. Настройка переставителя для захвата различных изделий: производится при помощи приспособления, состоящего из червячного колеса 9 и винта 11, путем подъев или опускания подвижного кронштейна. Скорость работы переставителя регулируется вариатором привода в пределах 14 - 30 бутылок в минуту.
Задание 1 Дайте ответы на следующие вопросы:
1 Переставители предназначены для -__________________________________
2 Перечислить виды переставителей___________________________________
3 Перечислить требования, предъявляемые к переставителям_______________
Задание 2 На приведенной ниже схеме, обозначить номера позиций и описать их функциональное значение в работе переставителя

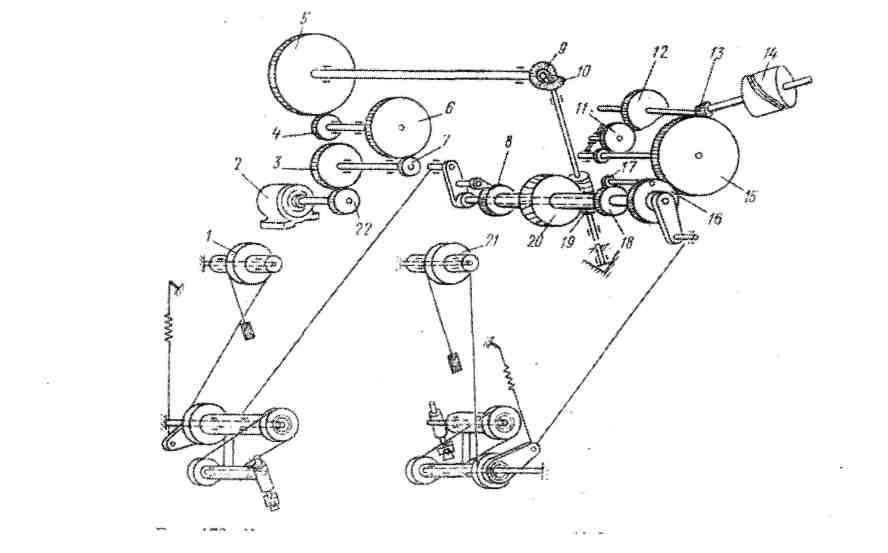

1 и 21 — блоки; 2 — электродвигатель; 4 — 7, 12, 13, 16 — 18, 22 — шестерни; 3, 15 — зубчатые колеса; 9, 10 — конические шестерни; 8, 11 — храповики; /* барабан-кулачок; 19 — червяк; 20 — червячное колесо
Рисунок 1-Кинематическая схема переставителя ПА-2
Порядок выполнения работы
На занятии студент должен :
1 Изучить основные узлы переставителя ПА-2;
2 Изучить кинематическую схему переставителя ПА-2;
3 Знать работу переставителей;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Описание работы переставителя ПА-2;
4 Кинематическую схему переставителя ПА-2, описание узлов
