Изучение основных узлов и условий работы выдувной стеклоформующей машины с вакуумным питателем ВС-24
Составление кинематической схемы выдувной стеклоформующей машины с вакуумным питателем ВС-24
Цель: Закрепление знаний по теме: «Выдувные машины с капельным питателем», изучить условия работы полуавтомата, уметь читать кинематические схемы механических узлов
Методические указания
Выдувная машина ВС-24 предназначена для выработки стаканов.
Стекломасса из стекловаренной печи, имеющей специальное устройство, состоящее из бруса 1, керамического бота 2 и крана 3, вакуумным питателем 5 набирается в приемную форму наборной головки 4. Стекломасса набирается следующим образом: салазки двигаясь по основанию питателя, вводят в печь наборные головки с плотно прижатыми поддонами, в полости которых создан вакуум. Приемные формы головок, погруженные в стекломассу, засасывают требуемую порцию, после чего салазки двигаются назад и хвост стекломассы отрезается ножом. Когда салазки доходят до крайнего положения, поддоны форм открываются, при этом набор стекломассы удерживается в формах только действием вакуума. После этого питатель поворачивается и передает набранные порции стекломассы в выдувные трубки 6, где происходит формование пульки, которая далее передается в чистовую форму для окончательного выдувания.

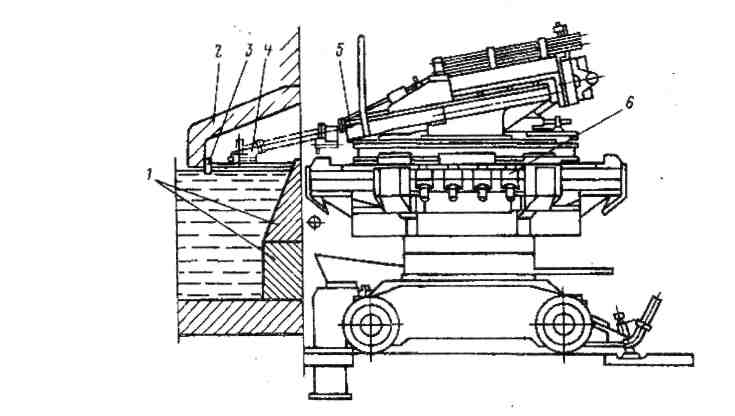

Рисунок 1 - Автомат ВС-24
На рисунке 2 показана кинематическая схема взаимодействия механизмов стола и выдувных трубок. При взаимодействии механизмов осуществляются вращение стола, поворот и фиксация секций, вращение и остановка выдувных трубок, открывание и закрывание губ трубок, движение плунжеров выдувных трубок, открывание и закрывание чистовых ферм, управление подачей воздуха для выдувания изделий и управление узлами вакуумного питателя. Стол приводится во вращение от электродвигателя 33, через промежуточный редуктор 32, две пары цилиндрических шестерен 30 и 21, пару конических шестерен 20 основного редуктора и цилиндрическую шестерню 14, находящуюся в зацеплении с шестерней 15 стола.
Поворот секции осуществляется системой передач, которая начинается роликом, расположенным в верхней части хвостовика корпуса секции и жестко связанным с ползуном. Последний посредством пальца соединен с зубчатой рейкой 16. Вся система кулачком приводится в возвратно-поступательное движение. Зубчатая рейка находится в зацеплении с комбинированной шестерней 17, приводя ее во вращение. Коническая часть шестерни 17 поворачивает коническую шестерню 18, жестко связанную с корпусом секции.
Кулачки фиксации секции воздействуют через ролик, рейку и шестерню на подпружиненный фиксатор, который к моменту поворота секции выходит из конусного отверстия щеки и скользит по ней при повороте секции до определенного положения (приема стекломассы или выдувания изделий).
При вращении стола вращается связанная с ним шестерня 4, которая через шестерню 5 вращает кулису 8 радиального качания. Кулиса радиального качания поворачивает платформу вакуумного питателя 9 посредством ролика 7, входящего в профильную канавку нижней плоскости диска 6. На верхней плоскости диска расположены кулачки включения и выключения вакуумной системы наборных головок 10. Возвратно-поступательное движение салазок вакуумного питателя с наборными головками осуществляется от рабочего пневмоцилиндра /, управляемого золотником 3, который переключается тягой с роликом 20, набегающим на кулачки при вращении стола.
Выдувные трубки приводятся во вращение от электродвигателя 31, через систему шестерен 28, 29, 23, 24, 27, 22, 12 и планетарную шестерню 11, которая находится в зацеплении с шестерней 13, насаженной на валик 19 вращения выдувных трубок, расположенный в корпусе секции. Валик передает вращение трубкам через систему зубчатых колес.
Воздух для выдувания изделий подается в тот момент, когда кулачки отодвигают от центра машины один или оба рычага 25 управления золотниками. Рычаги управления приводят в движение ползуны 26 золотников, и последние открываются. Подача воздуха прекращается, когда система возвращается в первоначальное положение под действием пружин. Механизм 34 раскрывания чистовых форм приводится в движение также от кулачка. Стеклоформующими органами автомата являются наборные головки питателя, выдувные трубки и чистовые формы.
Задание 1 Дайте ответы на следующие вопросы:
1 Машина ВС-24 предназначена для -___________________________ _____
2 Назвать вид питателя, применяемый в работе стеклоформующей машины ВС-24_______________________________________________________________________
3 Описать схему набора порции стекломассы в приемную форму
наборной головки_______________________________________________ ______
Задание 2 На приведенной ниже схеме расставить номера позиций и написать их значение

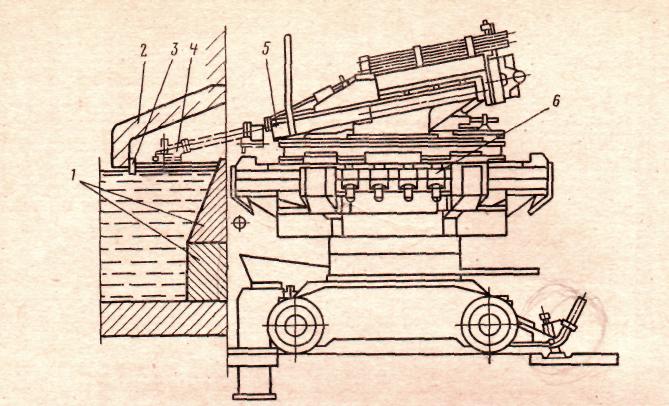

Рисунок 1 - Автомат ВС-24
Задание 3 По данным схемы, приведенной в задании 2, описать технологический процесс изготовления изделий на машине ВС-24
Задание 4 На приведенной ниже схеме расставить номера позиций и написать их значение
Рисунок 2 – Кинематическая схема автомата ВС-24
Порядок выполнения работы
На занятии студент должен :
1 Изучить основные узлы автомата ВС-24;
2 Изучить кинематическую схему автомата ВС-24;
3 Знать работу автомата ВС-24 ;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Технологический процесс изготовления изделий на автомате ВС-24;
4 Кинематическую схему автомата ВС-24, описание узлов
