Практическая работа № 15-16
Изучение основных узлов и условий работы выдувной стеклоформующей машины с капельным питателем ВВ-2
Составление кинематической схемы выдувной стеклоформующей машины с капельным питателем ВВ-2
Цель: Закрепление знаний по теме: «Выдувные машины с капельным питателем», изучить условия работы полуавтомата, уметь читать кинематические схемы механических узлов
Методические указания
Полуавтомат (рисунок 1) предназначен для изготовления небольших партий узкогорлой и широкогорлой стеклянной тары .
|
|
Капля стекломассы подается в раскрывную черновую форму 6, установленную на плите 5. Горловые кольца оператор заранее устанавливает внутрь черновой формы. С помощью педали 1 поднимается шток 11, расположенный в стакане 2. На верхнем конце штока закреплен плунжер, который накалывает стекломассу. Горло изделия формуется действием вакуума через золотник 4 от рукоятки 5.

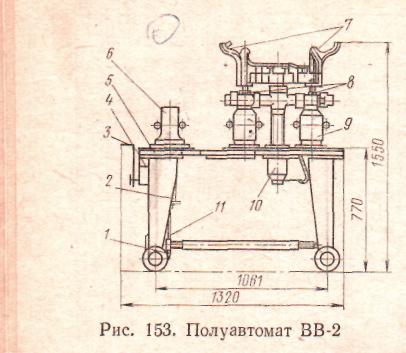

Рисунок 1 – Полуавтомат ВВ-2
Плунжер опускается и в образованный накол стекломассы подается воздух для поддува пульки путем переключения золотника 4. Затем черновая форма раскрывается и горловые кольца с поворотом на 180° переносятся в чистовую форму 9 для окончательного выдувания изделия через дутьевые головки 8, опускаемые системой рычагов 7, закрепленных на колонне 10. Так как операция окончательного выдувания происходит дольше, чем формование пульки в черновой форме, на полуавтомате смонтированы две чистовые формы.
Задание 1 Дайте ответы на следующие вопросы:
1 Полуавтомат ВВ-2 предназначен для -_________________________ _____
2 Назвать способ питания стекломассой полуавтомата ВВ-2_________ ______
3 Значение плунжера в работе полуавтомата ВВ-2___________________________
4 Описать операцию окончательного выдувания изделия на
полуавтомате ВВ-2__________________________________________________________

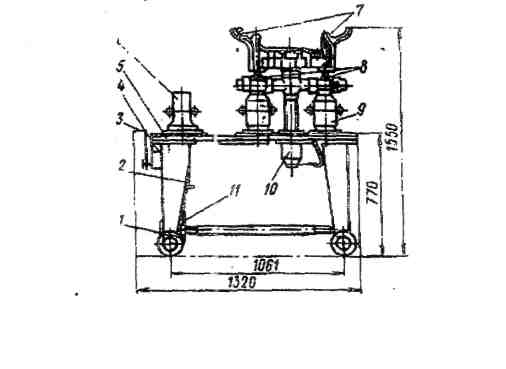

Задание 2 На приведенной ниже схеме расставить номера позиций и написать их назначение
Рисунок 1 - Полуавтомат ВВ-2
Задание 3 По данным схемы, приведенной в задании 2, описать работу данного полуавтомата
Порядок выполнения работ:
На занятии студент должен :
1 Изучить схему и основные узлы полуавтомата ВВ-2;
3 Знать работу полуавтомата ВВ-2 ;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему автомата ВВ-2, обозначение узлов;
4 Работу автомата ВВ-2
