Изучение основных узлов пресса АП-24
Составление кинематической схемы привода пресса АП-24
Цель: Закрепление знаний по теме: «Прессовые стеклоформующие машины», уметь читать кинематические схемы механических узлов пресса
Методические указания
Автоматический пресс АП-24 (рисунок 1) предназначен для выработки сортовой посуды и изделий из стекла методом прессования в нераскрываемых формах.
Остов 10 представляет собой массивную плиту, в центре которой установлены стол 20 и мальтийский крест, жестко соединенные между собой. Стол установлен на опоре на подшипниках качения. На плите размещены три колонны, центральная 18 и две боковые 8, на которых смонтирован механизм прессования.

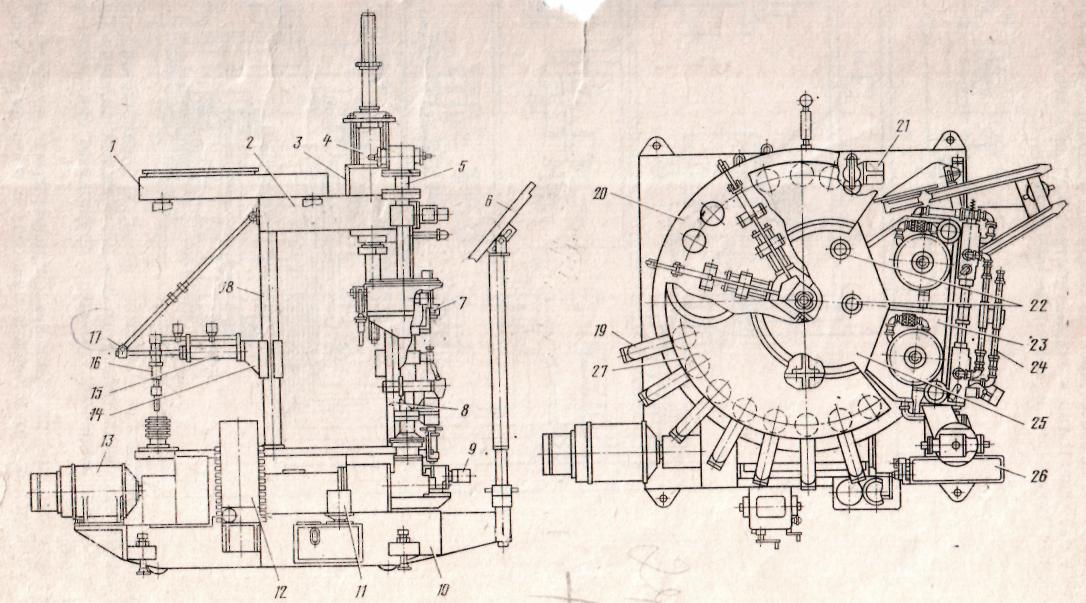

Рисунок 1 - Автоматический пресс АП-24
Механизм прессования 4 состоит из двух пневмоцилиндров 3, закрепленных на траверсах 2 и 23. Каждый цилиндр имеет шток, на котором закреплен пуансон с пружинным прижимом формового кольца.
Механизм блокировки пуансона 7 предохраняет механизм прессования от поломок при задержке пуансона в пресс-форме при повороте стола.
Механизм лотков направляет капли стекломассы от очка питателя в пресс-формы. Механизм состоит из комплекта лотков 6, закрепленных в держателях.
Привод 13 предназначен для вращения стола пресса.
Синхронизатор 12 состоит из корпуса, двух стоек, на которых закреплены 24 клапанные коробки, и вала с кулачковыми дисками.
Цилиндры выталкивания 21 выталкивают отпрессованные стеклянные изделия из формы. Они установлены на позиции съема изделий и позиции перед падением капли стекломассы в форму.
Отставитель 17 снимает отпрессованные изделия с пресса и переносит их на транспортирующее устройство.
Привод 5 питателя служит для передачи крутящего момента рабочим органам питателя от вала привода пресса; он состоит из системы конических зубчатых колес и механизма дифференциала.
Система вентиляции 1 предназначена для охлаждения отпрессованных стеклоизделий и пресс-форм подаваемым вентилятором воздухом и для отсоса дымовых газов с позиций смазывания формового комплекта.
Централизованная смазочная система 11 служит для смазывания механических передач и подшипников пресса. Смазочные материалы подаются с помощью маслораспылителя 26. Смазочная система формового комплекта представляет собой маслонагнетательный бак, с маслораспылителями, управляемыми от синхронизатора пресса.
Пресс работает в автоматическом цикле.
При стоянке стола механический питатель выдает одновременно две капли стекломассы, которые по наклонным лоткам направляются к прессу на позицию 1, где отражателями направляются в две пресс-формы. Затем стол поворачивается. На позиции 2 с помощью двух раздельных цилиндров одновременно прессуются два изделия. На этой же позиции смазывается пуансон прессующего механизма и отводятся дымовые газы через вытяжные патрубки.
На позициях 3—8 изделия и пресс-формы охлаждаются подаваемым из вентилятора воздухом и происходит стабилизация изделия.
На позиции 9 с помощью двух пневмоцилиндров изделия выталкиваются из пресс-форм, а с помощью пневмоцилиндров отставителя снимаются с пресса и переставляются на конвейер, который подает их к печи отжига.
На позиции 11 пресс-формы охлаждаются и продуваются воздухом. На позиции 12 пресс-формы смазываются и удаляются дымовые газы. Пресс-формы подготовляют для приема новой порции стекломассы. Затем цикл повторяется.
Работа привода стола связана с работой прессующего механизма таким образом, что при опущенном одном или двух пуансонах стол не может повернуться.
На работающем прессе двигатель 6 (рисунок 2) главного привода постоянно вращается, при этом его движение через главный вал IV, муфту 16 сцепления и зубчатую передачу (15, 12) передается на водило мальтийского механизма. Стол 14, имеющий двенадцать позиций, периодически поворачивается на 1/12 оборота. Одновременно с водилом вращается вал 1 пневматического синхронизатора, управляющего работой всех пневмоцилиндров. От главного вала привода получает движение и привод механического питателя, питающего пресс стекломассой.

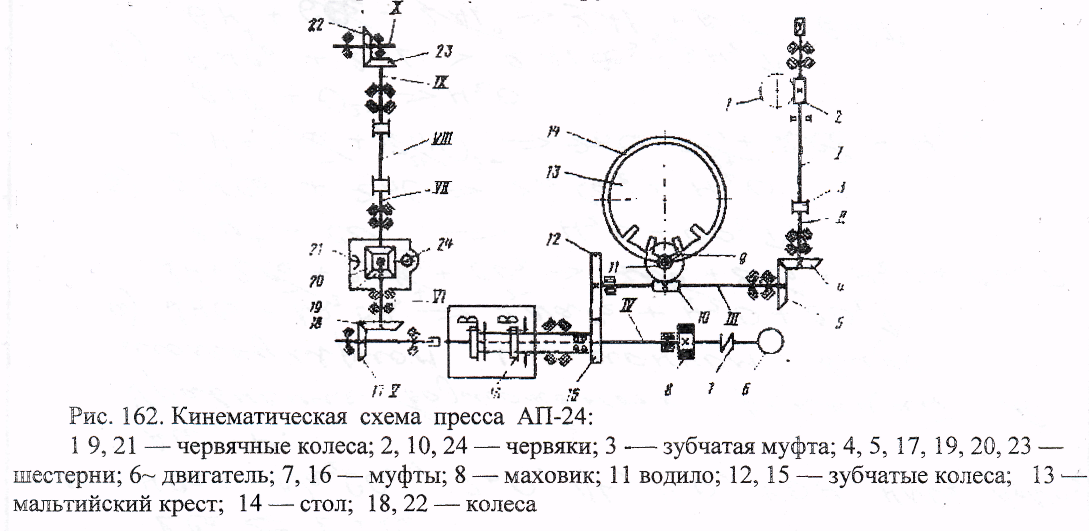

Рисунок 2 – Кинематическая схема пресса АП-24
Задание 1 Дайте ответы на следующие вопросы:
1 Автоматический пресс АП-24 предназначен для -________________________
2 Механизм прессования состоит из:____________________________________
3 Написать значение механизма блокировки пуансона в работе пресса АП-24__
______________________________________________________________________
4 Механизм лотков предназначен для:____________________________________
5 Значение синхронизатора в работе пресса_______________________________
6 С помощью чего выталкиваются из формы пресса отпрессованные изделия__
___________________________________________________________________
7 Отпрессованные изделия снимаются с пресса и переносятся на транспортирующее устройство с помощью___________________________________
8 Централизованная смазочная система пресса служит для -_________________
9 Перечислить, из каких узлов состоит централизованная система смазки:_____
____________________________________________________________________
Задание 2 На приведенной ниже схеме расставить номера позиций и написать их значение
Рисунок 1 – Кинематическая схема пресса АП-24
Задание 3 Зная функциональное значение и устройство основных узлов пресса АП-24, описать схему его работы в целом
Порядок выполнения работ:
На занятии студент должен :
1 Изучить основные узлы автомата АП-24;
2 Изучить кинематическую схему автомата АП-24;
3 Знать работу автомата АП-24 ;
4 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Кинематическую схему автомата АП-24, описание узлов;
4 Технологический процесс изготовления изделий на автомате АП-24
