Изучить состав формовых комплектов
Цель : Закрепить знания по теме: «Формовое оборудование стекольного производства»
Методические указания
Классификация форм. Состав формовых комплектов
Качество штучных изделий из стекла в значительной мере зависит от материала и конструкции форм, теплового режима формования, состояния рабочих поверхностей, ухода за формами. Сколько видов штучных изделий из стекла выпускается промышленностью, столько разновидностей форм необходимо иметь для их состояния рабочих поверхностей, ухода за формами.
Все формы для изготовления штучных стеклоизделий можно классифицировать следующим образом:
по характеру производства — для ручного и механизированного;
по способу формования — выдувные, прессовые, прессовыдувные, вакуумные и центробежные;
по конструктивным особенностям — нераскрывные (цельные), раскрывные (двухстворчатые и более) и комбинированные;
по виду материала — чугунные, стальные, из цветных металлов и сплавов, комбинированные из нескольких материалов;
по числу формующих полостей — одно-, двух- и трехместные;
по виду охлаждения — с воздушным и водяным.
Формовым комплектом называется - совокупность деталей, устанавливаемых на стеклоформующей машине и непосредственно формующих из стекломассы изделия заданной конфигурации.
Пример: В состав формовых комплектов для производства прессованных изделий входят пресс-форма, пуансон и пресс-кольцо.
Задание 1: Дайте ответы на следующие вопросы :
1 Формовой комплект – это_______________________________________________
2 Перечислить способы формования штучных стеклоизделий__________________ _______________________________________________________________________
3 Что входит в состав формового комплекта при прессовании?__________________ ________________________________________________________________________
4 От материала и конструкции форм, теплового режима формования зависит______
________________________________________________________________________
5 Все формы для изготовления штучных изделий делятся:
а) по характеру производства______________________________
б) по способу формования_________________________________
в) по конструктивным особенностям_______________________
________________________________________________________
г) по виду охлаждения___________________________________________
Задание 2 На приведенной ниже схеме обозначить номера позиций и написать их значение

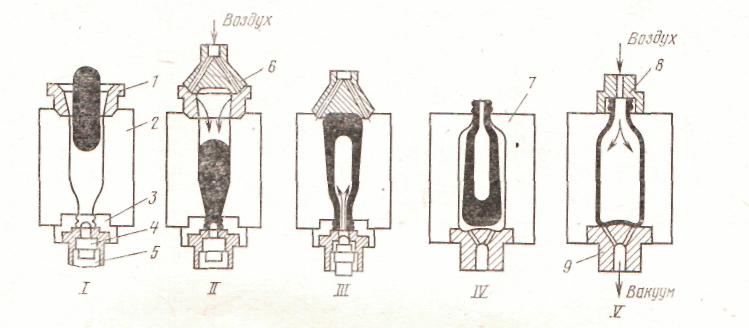

Рисунок 1 – Схема механизированного выдувания
Задание 3 По данным схемы , приведенной в задании 2, описать процесс формования изделий данным способом и состав формового комплекта.
Порядок выполнения работ:
На занятии студент должен :
1 Изучить классификацию комплектов;
2 Изучить состав формовых комплектов при прессовании и выдувании;
3 Знать способы формования штучных стеклоизделий;
4 Составить отчет по проделанной работе.
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему механизированного выдувания;
4 Описание состава формового комплекта при механизированном выдувании.
Практическая работа № 11 - 12
