Конструкция ленточного пресса и основных его деталей
Ленточные прессы, получившие свое название по форме выходящего из мундштука бруса, широко применяются в керамической промышленности для формования полнотелого и пустотелого кирпича, блоков, ленточной черепицы, канализационных и дренажных труб и т. д.

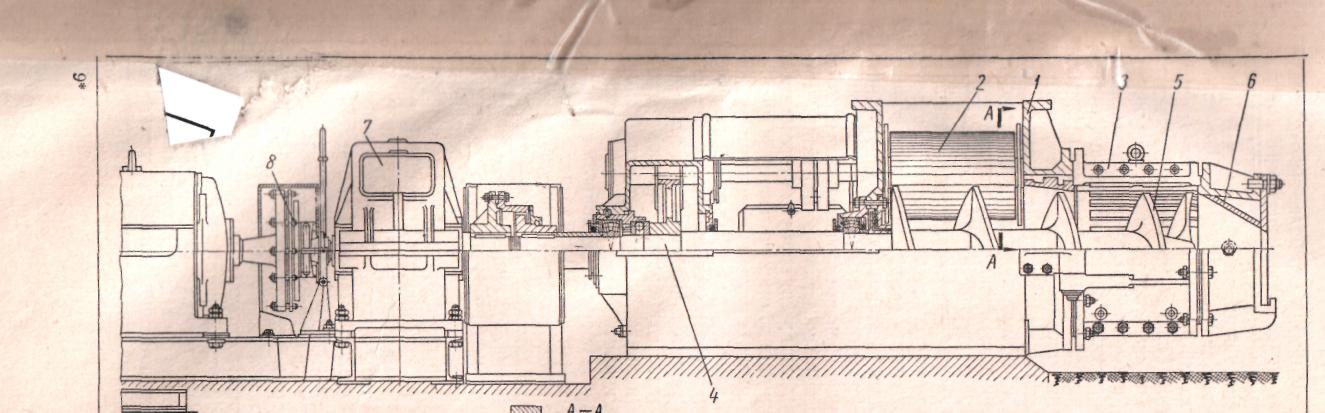

Ленточный пресс с винтовыми лопастями (рисунок 2 ) состоит из следующих основных частей: приемной коробки 1, служащей для приема подаваемой в пресс глиняной массы; в приемной коробке расположен питательный валок 2, назначение которого — обеспечивать надежный захват массы витками лопастного вала. К приемной коробке крепится на болтах корпус 3, внутри которого проходит вал 4 с винтовыми лопастями 5. Глиняная масса, захватываемая лопастями, при их вращении перемещается по направлению к прессовой головке 6, где происходит основное уплотнение массы. Уплотненная глиняная масса проталкивается затем через мундштук пресса, приобретая при этом требуемые форму и размеры. Лопастной вал приводится во вращение от электродвигателя через редуктор 7, питательный валок — от лопастного вала через зубчатую передачу. Включают пресс в работу при помощи фрикционной муфты 8 .
Рисунок 1 – Схема ленточного пресса
Задание 1: Дайте ответы на следующие вопросы :
1 Для чего, в производстве керамических строительных материалов, используют пресс-_________________________________________________________________
2 На какие две группы можно разделить существующие типы прессов _______________________________________________________________________
3 На какие две группы делятся прессы пластичного формования?________________ ________________________________________________________________________
4 Какие машины получили название прессов полусухого прессования____________
________________________________________________________________________
5 Для чего предназначены ленточные винтовые прессы_______________________
________________________________________________________________________
6 Пластичность – это_____________________________________________________
________________________________________________________________________
7 В чем заключается процесс обезвоздушивания, в производстве керамических изделий_________________________________________________________________
8 Назначение мундштука__________________________________________________
Задание 2 На приведенной ниже схеме обозначить номера позиций и написать их значение
|
|
|
|
Рисунок 2 – Схема ленточного пресса
Задание 3 По данным схемы , приведенной в задании 2, описать процесс формования керамических изделий.
Порядок выполнения работ:
На занятии студент должен :
1 Изучить оборудование, для производства керамических изделий;
2 Знать основные узлы прессов;
3 Составить отчет по проделанной работе.
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему ленточного пресса;
4 Описание процесса производства керамических изделий с помощью ленточного пресса.
