Изучить оборудование для подготовки арматуры
Цель : Закрепить знания по теме: «Оборудование для подготовки арматуры»
Методические указания
Бетон обладает низким пределом прочности на растяжение, поэтому для усиления бетонных конструкций, подвергающихся растяжению, применяют стальную арматуру.
Стремление предупредить раскрытие трещин в бетоне за счет увеличения количества арматуры, закладываемой в бетон, приводит к значительному перерасходу металла. Естественно поэтому, что применение в обычных железобетонных конструкциях высокопрочных сталей нецелесообразно.
В ряде случаев является рациональным для повышения сцепления арматуры с бетоном применение арматуры периодического профиля, закладка в бетон сварных сеток и т. п. Арматура периодического профиля и сварные сетки лучше сцепляются с бетоном, чем арматура круглого сечения, и поэтому при нагружении изделия более полно используются прочностные свойства арматуры. Эффективным методом повышения прочности железобетонных конструкций является применение предварительного напряжения арматуры.
Предварительное напряжение железобетонных конструкций отдаляет момент образования трещин в растянутой зоне бетона, ограничивает их раскрытие, повышает жесткость конструкций, экономит металл и бетон.
Искусственное напряжение арматуры создается в процессе изготовления железобетонных конструкций путем ее натяжения и закрепления концов на упорах. По достижении бетоном необходимой прочности арматура освобождается от упоров. Напряжение, созданное в арматуре, передается на бетон, вызывая в нем напряжение сжатия.
Оборудование для обработки арматурной стали
Сталь, применяемая для изготовления арматуры, поступает на заводы железобетонных изделий в виде мотков весом от 50 до 200 кг (проволока диаметром 2,5—14 мм) или в виде прутков длиной от 6 до 12 м (при применении стали больших диаметров).
Поступившая на завод в мотках арматурная сталь проходит операции: разматывания, очистки от грязи, окалины и коррозии, правки, упрочнения, разрезания на куски требуемой длины и, если это требуется, гибки. Прутковая сталь в большинстве случаев требует только очистки.
Станки для упрочнения
Упрочнение арматурой стали может быть осуществлено тремя способами: волочением, вытягиванием или сплющиванием. При любом из этих способов обработки происходит наклеп стали, который, уменьшая пластичность повышает поверхностную прочность стали.
Вытяжка

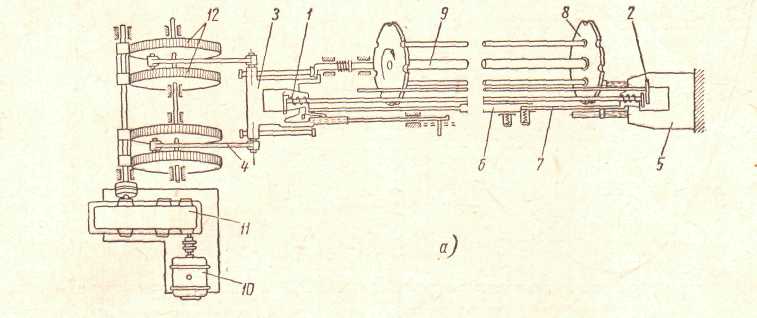

Для упрочнения арматурной стали, методом вытяжки применяют установки с механическим или гидравлическим приводами. В таких установках вытягивание арматуры предусматривается на определенную длину. Пруток арматуры, подлежащий вытягиванию, закрепляется в клиновых самозатягивающихся зажимах 1 и 2 (рисунок 1). Зажим 1 устанавливается в каретке 3, совершающей возвратно-поступательное движение посредством кривошипно-шатунного механизма 4. Зажим 2 закреплен в неподвижной стойке 5. Зажимы в процессе работы автоматически замыкаются и размыкаются. Синхронность включения и выключения зажимов и управление ими обеспечиваются телескопическими фрикционными тягами 6 и 7. При движении каретки 3 зажимы захватывают пруток, а при возвратном ходе — освобождают его. Для подачи прутков к зажимам служит автоматический подаватель, состоящий из ряда дисков 8, закрепленных на оси 9, свободно вращающейся в шарикоподшипниках. Прутки вручную заводятся в прорези дисков и сдвигаются до упора у заднего зажима. Приводное устройство стана состоит из электродвигателя 10, редуктора 11, зубчатых передач 12.
Рисунок 1- Установка вытягивания арматуры
Задание 1: Дайте ответы на следующие вопросы :
1 Для чего в бетонных конструкциях применяют стальную арматуру-________________________________________________________________________
2 Какие методы применяют для увеличения прочности сцепления арматуры с бетоном-_________________________________________________________________
3 Назвать метод повышения прочности железобетонных конструкций.
Суть метода _____________________________________________________________
4 Перечислите операции обработки арматурной стали-________________________________________________________________________
5 Перечислить способы упрочнения арматурной стали-________________________________________________________________________
6 Описать процесс очистки арматурной стали. Нарисовать схему_________________
7 Изобразить схему установки для профилирования высокопрочной проволоки. Описать устройство______________________________________________________
Задание 2 На приведенной ниже схеме обозначить номера позиций и написать их значение
|
|

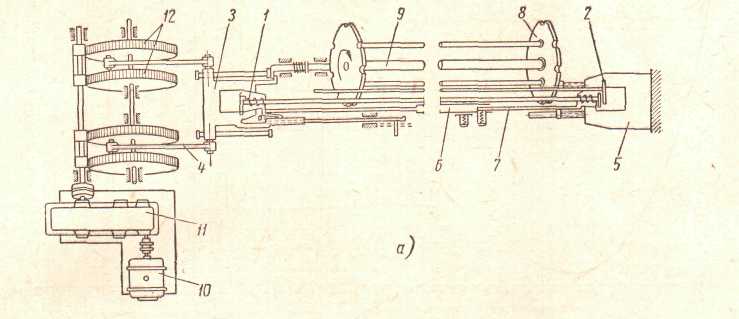

Рисунок 2 – Схема вытягивания арматурной стали
Задание 3 По данным схемы, приведенной в задании 2, описать процесс вытягивания арматурной стали.
Порядок выполнения работ:
На занятии студент должен :
1 Изучить оборудование, для подготовки арматуры;
2 Знать операции обработки арматурной стали;
3 Составить отчет по проделанной работе
Содержание отчета
Отчет выполняется на листах формата А4 по установленному образцу.
Отчет должен содержать следующие разделы :
1 Название и цель работы;
2 Ответы на вопросы задания №1;
3 Схему вытягивания арматурной стали;
4 Описание процесса вытягивания арматурной стали
