Цель:

Освоить практические навыки определения производительности ленточного конвейера

Задание:

Ленточным конвейером с некоторым углом наклона (горизонтальной плоской лен­той) транспортируют определенный материал с определенной насыпной плотностью (мелкий влажный песок). Рассчитать производительность конвейера, если ширина ленты кон­вейера равна смотри таблицу (600 мм).

Таблица 1 – Варианты заданий

Методические указания

Ленточные конвейеры широко применяются на заводах строи­тельных материалов для перемещения насыпных и штучных грузов.

Большое распространение ленточных конвейеров объясняется рядом их эксплуатационных достоинств: простотой конструкции, высокой производительностью, возможностью транспортирования материалов на несущей поверхности в наклонном направлении вверх и вниз на большие расстояния и бесшумностью работы.

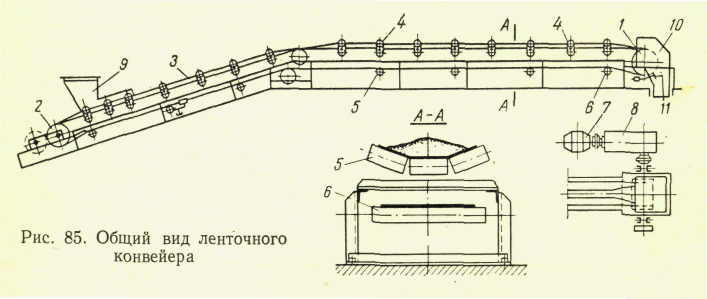

Ленточный конвейер (рисунок 1) состоит из двух концевых бара­банов 1 и 2, огибаемых замкнутой (бесконечной) лентой 3. Один из барабанов, обычно головной, является приводным, а другой — натяжным.

Обе ветви транспортирующей ленты — верхняя (несущая груз) и нижняя (порожняя) — поддерживаются от провисания роли­ками 4 и 5. Для увеличения угла обхвата ленты у приводного барабана устанавливают отклоняющий барабан 6.

Приводной барабан вращается от электродвигателя 7 через редуктор 8. Для загрузки насыпного груза на конвейере устраивают воронку 9. Разгружаемый с конвейера материал поступает в приемную воронку 10. Для очистки ленты служит скребок 11.

Таблица 2 – Допустимые максимальные углы наклона ленточных конвейеров с гладкой желобчатой прорезиненной лентой и значения насыпной плотности материалов

В настоящее время существует много типов ленточных кон­вейеров, которые различаются:

по форме ленты: а) плоские и б) желобчатые;

по типу ленты: а) с прорезиненной лентой; б) с металлической цельнокатаной лентой; в) с металлической сетчатой лентой;

по типу привода: а) с однобарабанным приводом; б) с двух-барабанным приводом;

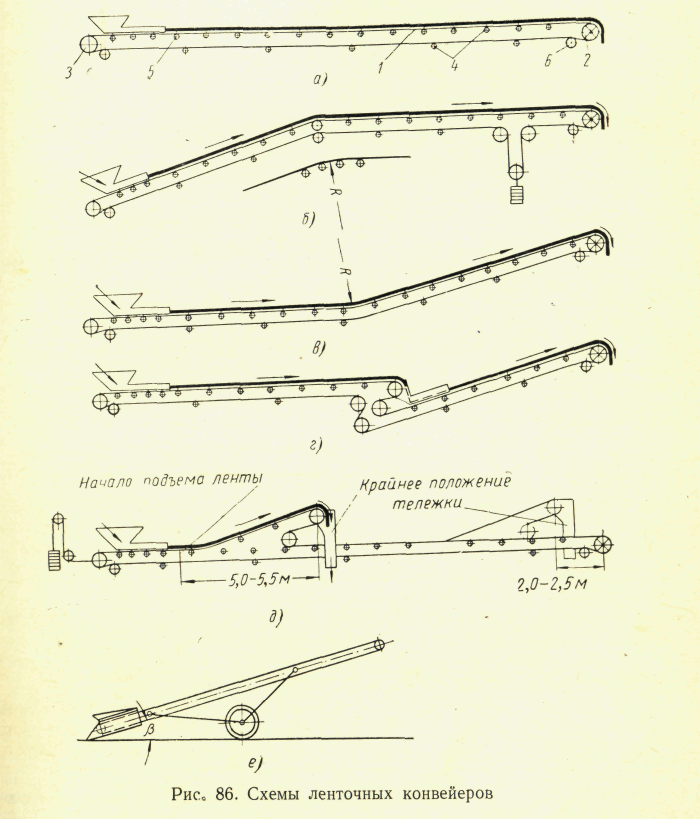

по способу разгрузки: а) с разгрузкой с концевого барабана (рисунок 2, а, б, б и г); б) с промежуточной разгрузкой посредством барабанных сбрасывающих тележек (рис. 2, д) или ножевых сбрасывателей.

Предельный угол наклона ленточных конвейеров зависит от характера перемещаемого груза и во избежание обратного со­скальзывания при толчках и сотрясениях должен быть на 10— 15° меньше угла трения перемещаемого материала о ленту.

Пример решения

Дано:

В = 600 мм

υ = 1.00 - 1.25 м/с

φ_дв = 30⁰ ( см. таблицу 1)

ρ = 1975 кг/м³

Найти:

Q = ?

Решение

Производительность ленточного конвейера рассчитывается по формуле

Q = 3,6 qυ, (в т/ч) , (1)

где q – погонная нагрузка, (кг/м)

q = F·ρ (2)

υ – среднее значение скорости ленты (см. таблицу заданий по вариантам, принимаем 1,12 м/с)

m /1FzsVIVXVjgcs8U/dAGoxEf4PQu5SvmFCQK3tMylVSPV8mtx87QRhYUSW49AZJ9fidV03KFs5cU BhfLF1STV8mXKKxHh4IyJLEsxAcurcRvkJILS3epNIXq8gqrlCuoRYUSZgzKKVum/gMQDSy6riZO MQAAAABJRU5ErkJgglBLAQItABQABgAIAAAAIQCxgme2CgEAABMCAAATAAAAAAAAAAAAAAAAAAAA AABbQ29udGVudF9UeXBlc10ueG1sUEsBAi0AFAAGAAgAAAAhADj9If/WAAAAlAEAAAsAAAAAAAAA AAAAAAAAOwEAAF9yZWxzLy5yZWxzUEsBAi0AFAAGAAgAAAAhACEXmfGTBAAA7AsAAA4AAAAAAAAA AAAAAAAAOgIAAGRycy9lMm9Eb2MueG1sUEsBAi0AFAAGAAgAAAAhAKomDr68AAAAIQEAABkAAAAA AAAAAAAAAAAA+QYAAGRycy9fcmVscy9lMm9Eb2MueG1sLnJlbHNQSwECLQAUAAYACAAAACEATEyF EuEAAAAKAQAADwAAAAAAAAAAAAAAAADsBwAAZHJzL2Rvd25yZXYueG1sUEsBAi0ACgAAAAAAAAAh ALl8QfrMBQAAzAUAABQAAAAAAAAAAAAAAAAA+ggAAGRycy9tZWRpYS9pbWFnZTEucG5nUEsFBgAA AAAGAAYAfAEAAPgOAAAAAA== ">

С некоторой степенью приближения считают, что сыпучий ма­териал на плоской ленте располагается в виде слоя, поперечное сечение которого представляет собой равнобедренный треугольник (рисунок 3) с основанием b = 0,8 В и высотой h = 0,5 х b tgφ_дв , где В — ширина транспортерной ленты, м; tgφ_дв— угол при основании тре­угольника, равный углу естественного откоса материала при дви­жении. Площадь поперечного сечения слоя сыпучего материала, лежа­щего на ленте, определим как площадь равнобед­ренного треугольника

с основанием b = 0,8 В (3)

и высотой h = 0,5 х b tgφ_дв, т. е. (4)

F = 0,5 b h = 0,25 b² tgφ_дв= 0,25 (0,8 В)² tgφ_дв = 0,16 В² tgφ_дв (5)

В = 0,6 м – по условию задачи

φ_дв = 30⁰ ( см. таблицу 1)

ρ = 1975 кг/м³ — среднее значение насыпной плотности материа­ла

υ – среднее значение скорости ленты (См. таблицу 1, принимаем 1,12 м/с)

Подставив значения величин в формулы, получим:

F = 0,16 0,6² tg30 = 0,16*0,36*0,557 = 0,0332 м²

q = F·ρ = 0,0332 * 0975 = 65,6 кг/м (6)

Q = 3,6 qυ = 3,6 * 65,6 * 1,12 = 264 т/ч. (7)

Порядок выполнения работы

На занятии студент должен:

1 Определить производительность ленточного конвейера;

2 Составить отчет по проделанной работе.

Содержание отчета

Отчет выполняется на листах формата А4 по установленному образцу.

Отчет должен содержать следующие разделы:

1 Название и цель работы;

2 Расчет производительности ленточного конвейера

Вопросы для самоконтроля

1 Назначение и применение ленточных конвейеров

2 Опишите конструкцию и принцип работы ленточного конвейера

3 Как рассчитывается погонная нагрузка ленточного конвейера?

4 Как классифицируются ленточные конвейеры по способу разгрузки?

5 От чего зависит предельный угол наклона ленточных конвейеров?

6 Как классифицируются ленточные конвейеры?

7 Каким образом рассчитывается производительность ленточного конвейера и от чего она зависит?
