Иерархическая структура файловой системы
Пользователи обращаются к файлам по символьным именам. Однако способности человеческой памяти ограничивают количество имен объектов, к которым пользователь может обращаться по имени. Иерархическая организация пространства имен позволяет значительно расширить эти границы. Именно поэтому большинство файловых систем имеет иерархическую структуру, в которой уровни создаются за счет того, что каталог более низкого уровня может входить в каталог более высокого уровня.
Граф, описывающий иерархию каталогов, может быть деревом или сетью. Каталоги образуют дерево, если файлу разрешено входить только в один каталог (рис. 7.3, б), и сеть — если файл может входить сразу в несколько каталогов (рис. 7.3, е). Например, в MS-DOS и Windows каталоги образуют древовидную структуру, а в UNIX — сетевую. В древовидной структуре каждый файл является листом. Каталог самого верхнего уровня называется корневым каталогом, или корнем (root).
При такой организации пользователь освобожден от запоминания имен всех файлов, ему достаточно примерно представлять, к какой группе может быть отнесен тот или иной файл, чтобы путем последовательного просмотра каталогов найти его. Иерархическая структура удобна для многопользовательской работы: каждый пользователь со своими файлами локализуется в своем каталоге или поддереве каталогов, и вместе с тем все файлы в системе логически связаны.
Частным случаем иерархической структуры является одноуровневая организация, когда все файлы входят в один каталог (рис. 7.3, а).
Имена файлов
Все типы файлов имеют символьные имена. В иерархически организованных файловых системах обычно используются три типа имен файлов: простые, составные и относительные.
Простое, или короткое символьное имя идентифицирует файл в пределах одного каталога. Простые имена присваивают файлам пользователи и программисты, при этом они должны учитывать ограничения ОС как на номенклатуру символов так и на длину имени.
До сравнительно недавнего времени эти границы были весьма узкими. Так, в популярной файловой системе FAT длина имен ограничивались схемой 8.3 (8 символов — собственно имя, 3 символа — расширение имени), а в файловой системе s5, поддерживаемой многими версиями ОС UNIX, простое символьное имя не могло содержать более 14 символов. Однако пользователю гораздо удобнее работать с длинными именами, поскольку они позволяют дать файлам легко запоминающиеся названия, ясно говорящие о том, что содержится и этом файле, Поэтому современные файловые системы, а также усовершенствованные варианты уже существовавших файловых систем, как правило, поддерживают длинные простые символьные имена файлов. Например, в файловых системах NTFS и FAT32, входящих в состав операционной системы Windows NT, имя файла может содержать до 255 символов.
Примеры простых имен файлов и каталогов:
questul.doc
task-entran.exe
приложение к CD 254L на русском языке.doc
installable filesystem manager.doc
В иерархических файловых системах разным файлам разрешено иметь одинаковые простые символьные имена при условии, что они принадлежат разным каталогам. То есть здесь работает схема «много файлов — одно простое имя». Для однозначной идентификации файла в таких системах используется так называемое полное имя.
Полное имя представляет собой цепочку простых символьных имен всех каталогов, через которые проходит путь от корня до данного файла.
Полное имя является составным, в котором простые имена отделены друг от друга принятым в ОС разделителем. Часто в качестве разделителя используется прямой или обратный слеш, при этом принято не указывать имя корневого каталога. На рис. 7.3, б два файла имеют простое имя main.exe, однако их составные имена /depart/main.ехе и /user/anna/main.exe различаются.
В древовидной файловой системе между файлом и его полным именем имеется взаимно однозначное соответствие «один файл — одно полное имя».
В файловых системах, имеющих сетевую структуру, файл может входить в несколько каталогов, а значит, иметь несколько полных имен; здесь справедливо соответствие «один файл — много полных имен». В обоих случаях файл однозначно идентифицируется полным именем.
Относительное имя файла определяется через понятие «текущий каталог». Для каждого пользователя в каждый момент времени один из каталогов файловой системы является текущим, причем этот каталог выбирается самим пользователем по команде ОС. Файловая система фиксирует имя текущего каталога, чтобы затем использовать его как дополнение к относительным именам для образования полного имени файла. При использовании относительных имен пользователь идентифицирует файл цепочкой имен каталогов, через которые проходит маршрут от текущего каталога до данного файла. Например, если текущим каталогом является каталог /user, то относительное имя файла /user/anna/main.exe выглядит следующим образом: anna/ main.exe.
В некоторых операционных системах разрешено присваивать одному и тому же файлу несколько простых имен, которые можно интерпретировать как псевдонимы. В этом случае, так же как в системе с сетевой структурой, устанавливается соответствие «один файл — много полных имен», так как каждому простому имени файла соответствует по крайней мере одно полное имя.
И хотя полное имя однозначно определяет файл, операционной системе проще работать с файлом, если между файлами и их именами имеется взаимно однозначное соответствие. С этой целью она присваивает файлу уникальное имя, так что справедливо соотношение «один файл — одно уникальное имя». Уникальное имя существует наряду с одним или несколькими символьными именами, присваиваемыми файлу пользователями или приложениями. Уникальное имя представляет собой числовой идентификатор и предназначено только для операционной системы. Примером такого уникального имени файла является номер индексного дескриптора в системе UNIX.
Атрибуты файлов
Понятие «файл» включает не только хранимые им данные и имя, но и атрибуты. Атрибуты — это информация, описывающая свойства файла. Примеры возможных атрибутов файла:
1. тип файла (обычный файл, каталог, специальный файл и т. п.);
2. владелец файла;
3. создатель файла;
4. пароль для доступа к файлу;
5. информация о разрешенных операциях доступа к файлу;
6. времена создания, последнего доступа и последнего изменения; Отекущий размер файла;
7. максимальный размер файла;
8. признак «только для чтения»;
9. признак «скрытый файл»;
10. признак «системный файл»;
11. признак «архивный файл»;
12. признак «двоичный/символьный»;
13. признак «временной» (удалить после завершения процесса);
14. признак блокировки;
15. длина записи в файле;
16. указатель на ключевое поле в записи;
17. длина ключа.
Набор атрибутов файла определяется спецификой файловой системы: в файловых системах разного типа для характеристики файлов могут использоваться разные наборы атрибутов. Например, в файловых системах, поддерживающих неструктурированные файлы, нет необходимости использовать три последних атрибута в приведенном списке, связанных со структуризацией файла. В однопользовательской ОС в наборе атрибутов будут отсутствовать характеристики, имеющие отношение к пользователям и защите, такие как владелец файла, создатель файла, пароль для доступа к файлу, информация о разрешенном доступе к файлу.
Пользователь может получать доступ к атрибутам, используя средства, предоставленные для этих целей файловой системой. Обычно разрешается читать значения любых атрибутов, а изменять — только некоторые. Например, пользователь может изменить права доступа к файлу (при условии, что он обладает необходимыми для этого полномочиями), но изменять дату создания или текущий размер файла ему не разрешается.

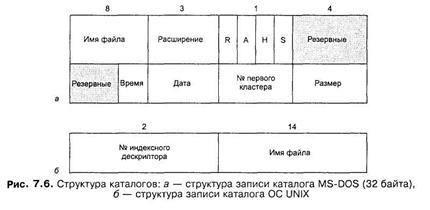

Значения атрибутов файлов могут непосредственно содержаться в каталогах, как это сделано в файловой системе MS-DOS (рис. 7.6, а). На рисунке представлена структура записи в каталоге, содержащая простое символьное имя и атрибуты файла. Здесь буквами обозначены признаки файла: R — только для чтения, А — архивный, Н — скрытый, S — системный.
Другим вариантом является размещение атрибутов в специальных таблицах, когда в каталогах содержатся только ссылки на эти таблицы. Такой подход реализован, например, в файловой системе ufs ОС UNIX. В этой файловой системе структура каталога очень простая. Запись о каждом файле содержит короткое символьное имя файла и указатель на индексный дескриптор файла, так называется в ufs таблица, в которой сосредоточены значения атрибутов файла (рис. 7.6, б).
В том и другом вариантах каталоги обеспечивают связь между именами файлов и собственно файлами. Однако подход, когда имя файла отделено от его атрибутов, делает систему более гибкой. Например, файл может быть легко включен сразу в несколько каталогов. Записи об этом файле в разных каталогах могут содержать разные простые имена, но в поле ссылки будет указан один и тот же номер индексного дескриптора.
Логическая организация файла
В общем случае данные, содержащиеся в файле, имеют некую логическую структуру. Эта структура является базой при разработке программы, предназначенной для обработки этих данных. Например, чтобы текст мог быть правильно выведен на экран, программа должна иметь возможность выделить отдельные слова, строки, абзацы и т. д. Признаками, отделяющими один структурный элемент от другого, могут служить определенные кодовые последовательности или просто известные программе значения смещений этих структурных элементов относительно начала файла. Поддержание структуры данных может быть либо целиком возложено на приложение, либо в той или иной степени эту работу может взять на себя файловая система.
В первом случае, когда все действия, связанные со структуризацией и интерпретацией содержимого файла целиком относятся к ведению приложения, файл представляется ФС неструктурированной последовательностью данных. Приложение формулирует запросы к файловой системе на ввод-вывод, используя общие для всех приложений системные средства, например, указывая смещение от начала файла и количество байт, которые необходимо считать или записать. Поступивший к приложению поток байт интерпретируется в соответствии с заложенной в программе логикой. Например, компилятор генерирует, а редактор связей воспринимает вполне определенный формат объектного модуля программы. При этом формат файла, в котором хранится объектный модуль, известен только этим программам. Подчеркнем, что интерпретация данных никак не связана с действительным способом их хранения в файловой системе.
Модель файла, в соответствии с которой содержимое файла представляется неструктурированной последовательностью (потоком) байт, стала популярной вместе с ОС UNIX, а теперь она широко используется в большинстве современных ОС, в том числе в MS-DOS, Windows NT/2000, NetWare. Неструктурированная модель файла позволяет легко организовать разделение файла между несколькими приложениями: разные приложения могут по-своему структурировать и интерпретировать данные, содержащиеся в файле.
Другая модель файла, которая применялась в ОС OS/360, DEC RSX и VMS, а в настоящее время используется достаточно редко, - это структурированный файл. В этом случае поддержание структуры файла поручается файловой системе. Файловая система видит файл как упорядоченную последовательность логических записей. Приложение может обращаться к ФС с запросами на ввод-вывод на уровне записей, например «считать запись 25 из файла FILE.DOC». ФС должна обладать информацией о структуре файла, достаточной для того, чтобы выделить любую запись. ФС предоставляет приложению доступ к записи, а вся дальнейшая обработка данных, содержащихся в этой записи, выполняется приложением. Развитием этого подхода стали системы управления базами данных (СУБД), которые поддерживают не только сложную структуру данных, но и взаимосвязи, между ними.
Логическая запись является наименьшим элементом данных, которым может оперировать программист при организации обмена с внешним устройством. Даже если физический обмен с устройством осуществляется большими единицами, операционная система должна обеспечивать программисту доступ к отдельной логической записи.
Файловая система может использовать два способа доступа к логическим записям: читать или записывать логические записи последовательно (последовательный доступ) или позиционировать файл на запись с указанным номером (прямой доступ).
Очевидно, что ОС не может поддерживать все возможные способы структурирования данных в файле, поэтому в тех ОС, в которых вообще существует поддержка логической структуризации файлов, она существует для небольшого числа широко распространенных схем логической организации файла.

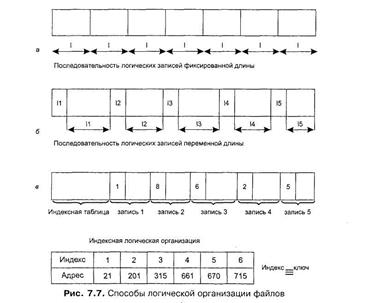

К числу таких способов структуризации относится представление данных в виде записей, длина которых фиксирована в пределах файла (рис. 7.7, а). В таком случае доступ к n-й записи осуществляется либо путем последовательного чтения (n-1) предшествующих записей, либо прямо по адресу, вычисленному по ее порядковому номеру. Например, если L — длина записи, то начальный адрес n-й записи равен Lxn. Заметим, что при такой логической организации размер записи фиксирован в пределах файла, а записи в различных файлах, принадлежащих одной и той же файловой системе, могут иметь различный размер.
Другой способ структуризации состоит в представлении данных в виде последовательности записей, размер которых изменяется в пределах одного файла. Если расположить значения длин записей так, как это показано на рис. 7.7, б, то для поиска нужной записи система должна последовательно считать все предшествующие записи. Вычислить адрес нужной записи по ее номеру при такой логической организации файла невозможно, а, следовательно, не может быть применен более эффективный метод прямого доступа.
Файлы, доступ к записям которых осуществляется последовательно, по номерам позиций, называются пеиидексированпыми, или последовательными.
Другим типом файлов являются индексированные файлы, они допускают более быстрый прямой доступ к отдельной логической записи. В индексированном файле (рис. 7.7, в) записи имеют одно или более ключевых (индексных) полей и могут адресоваться путем указания значений этих полей. Для быстрого поиска данных в индексированном файле предусматривается специальная индексная таблица, в которой значениям ключевых полей ставится в соответствие адрес внешней памяти. Этот адрес может указывать либо непосредственно на искомую запись, либо на некоторую область внешней памяти, занимаемую несколькими записями, в число которых входит искомая запись. В последнем случае говорят, что файл имеет иидекаю-последователъную организацию, так как поиск включает два этапа: прямой доступ по индексу к указанной области диска, а затем последовательный просмотр записей в указанной области. Ведение индексных таблиц берет на себя файловая система. Понятно, что записи в индексированных файлах могут иметь произвольную длину.
Все вышесказанное в большей степени относится к обычным файлам, которые могут быть как структурированными, так и неструктурированными. Что же касается других типов файлов, то они обладают определенной структурой, известной файловой системе. Например, файловая система должна понимать структуру данных, хранящихся в файле-каталоге или файле типа «символьная связь».
