Рис. Собор в Реймсе. Структурная модель
Основной принцип работы конструкции таков: свод более не опирается на стены (как в романских постройках), теперь давление крестового свода передают арки и нервюры на колонны (столбы), а боковой распор воспринимается аркбутанами и контрфорсами. Кроме того, готика последовательно применяла стрельчатую форму в сводах, что также уменьшало их боковой распор, позволяя направлять значительную часть давления свода на опору. Стрельчатые арки, которые по мере развития готической архитектуры становятся все более вытянутыми, заостренными, выражали главную идею готической архитектуры – идею устремленности храма ввысь.Часто на месте опоры аркбутана на контрфорс ставился пинакль.
Пинакли — это завершенные остроконечными шпилями башенки, имеющие часто конструктивное значение. Они могли быть и просто декоративными элементами и уже в период зрелой готики активно участвуют в создании образа собора.

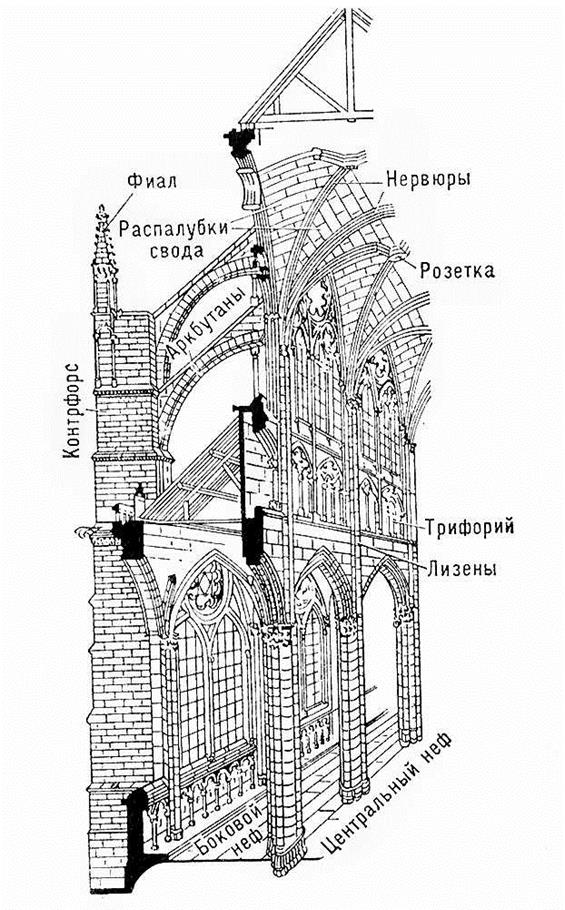

Рис.Схема конструкции готического храма

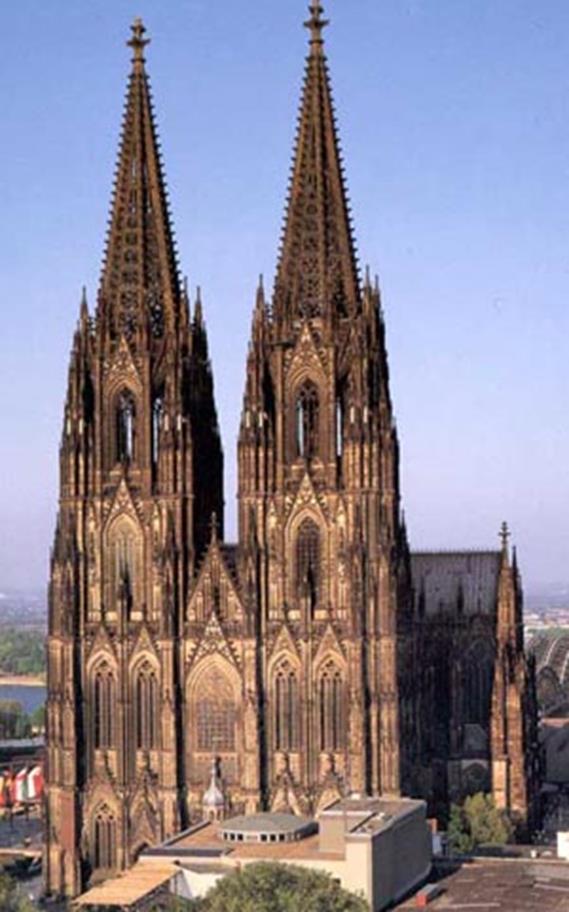

Рис.Кафедральный собор в Кельне
Рис .План собора в Кельне
Рис.Витраж собора в Кельне

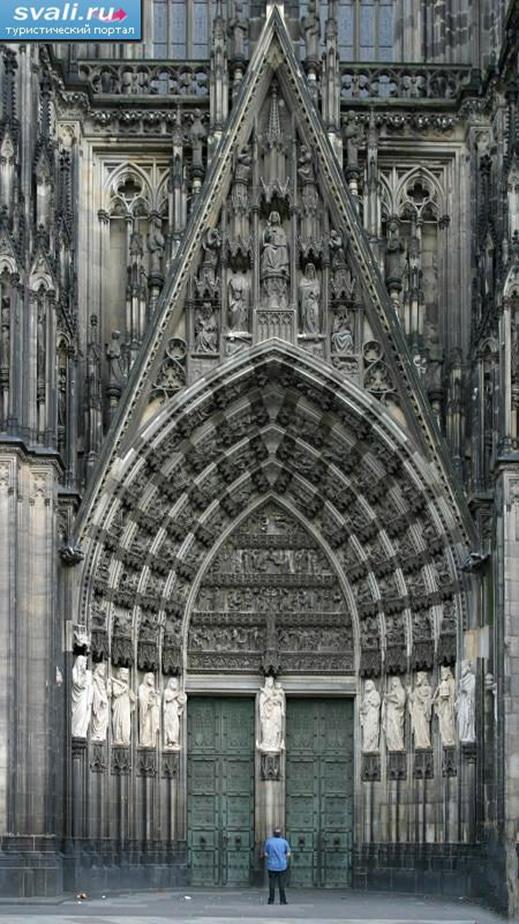

Рис. Главные ворота собора в Кельне

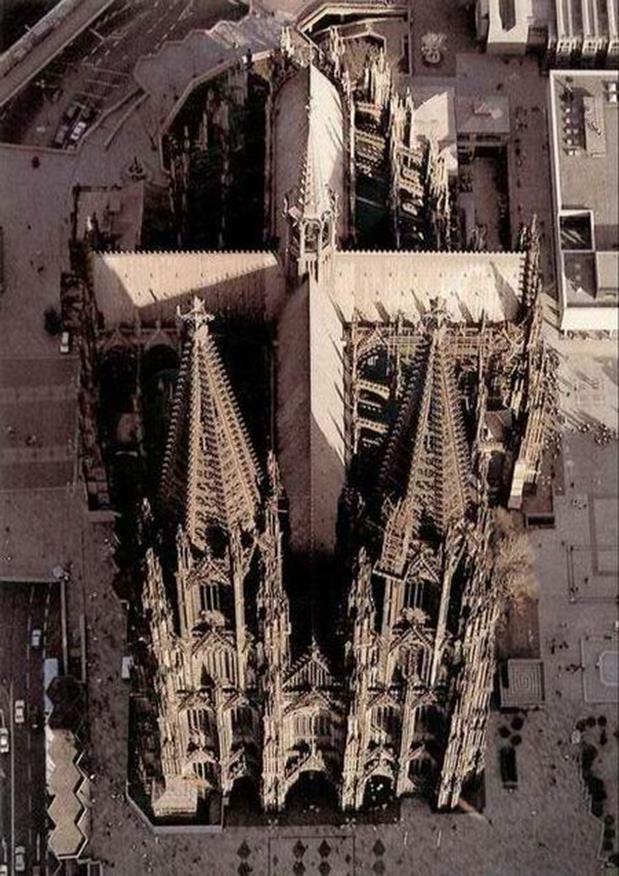

Рис. Вид сверху на Кельнский Собор
Почти всегда сооружали два яруса аркбутанов. Второй, верхний ярус предназначался для поддержки крыш, становившихся со временем более крутыми, и, следовательно, более тяжелыми. Второй ярус аркбутанов также противодействовал давящему на крышу ветру.
В связи с тем, что возможный пролет свода определял ширину центрального нефа и, соответственно, вместимость собора, что было важным для того времени, когда собор являлся одним из главных центров городской жизни, наряду с ратушами. Это нововведение позволило сильно облегчить конструкцию за счет перераспределения нагрузок, а стены превратились в простую легкую «оболочку», их толщина более не влияла на общую несущую способность здания, что позволило проделать много окон и стенная роспись, за неимением стен, уступила витражному искусству и скульптуре.

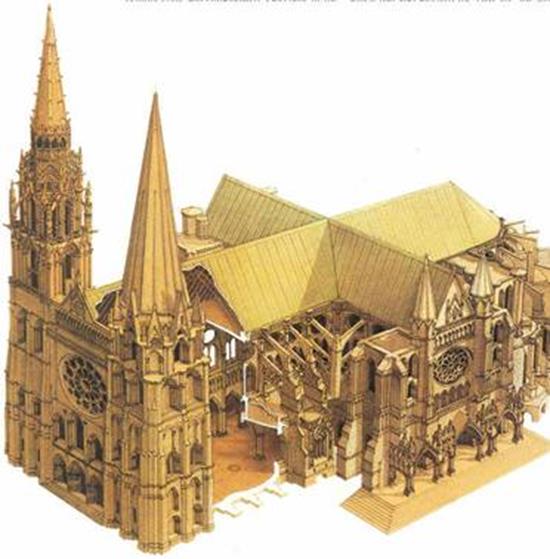

Рис. Собор Шартра
Развитию готического стиля способствовали две крупные общественные силы - католическое духовенство и быстро нарождавшиеся классы торгового и ремесленного бюргерства. В архитектуре готических соборов своеобразно отражены устремления обеих сил. С одной стороны, церковь призывала отрешиться от всего земного. Отсюда дематериализация камня, превращения его в фантастический кружевной узор, таинственный полусумрак огромных залов, чтобы вызвать религиозный экстаз у прихожан. С другой стороны, смелость инженерного замысла, устремленные в небо тонкие ажурные шпили,
легкий упорядоченный рисунок сводов и пучков колонн служили гордым памятником самим строителям, великолепному мастерству каменотесов, резчиков, живописцев.

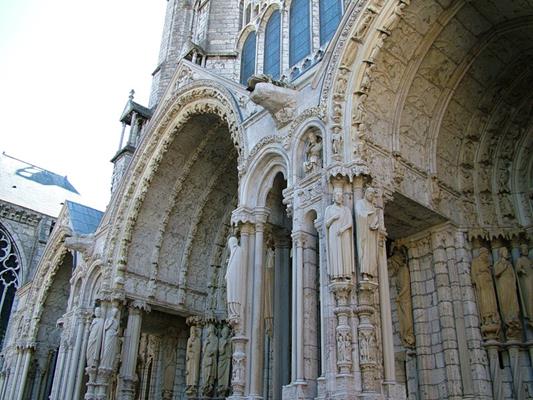

Рис.Фрагмент собора. Шартр.
Архитектура ренессанса. В XV-XVI вв. в городах Западной Европы происходит развитие средней и крупной буржуазии, выступавшей против феодалов за расширение гражданских прав имущих граждан.
В XV в. в Италии возникает стиль ренессанс (Возрождение), в основу которого были положены конструктивные и художественные принципы, выработанные в античной Греции и Риме. Итальянские архитекторы своеобразно возрождают античную ордерную систему, ведут раскопки, обмеры, зарисовки старых сооружений. В результате были созданы новые типы культовых и гражданских зданий.
В одном из первых крупных ренессансных сооружений - Флорентийском соборе Сайта Мария дель Фиоре (рис. 7), имеющем готические черты (яйцевидный силуэт купола, напоминающий в разрезе стрельчатую арку, ребра-нервюры купола, круглые окна); диаметр купола был равным диаметру в Пантеоне.

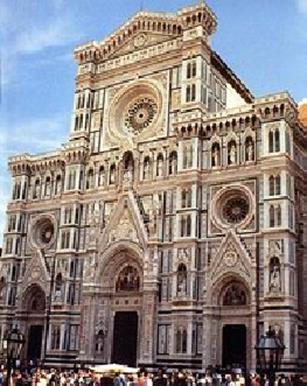

Рис. 7. Собор Сайта Мария во Флоренции (1420). Арх. Брунеллеско

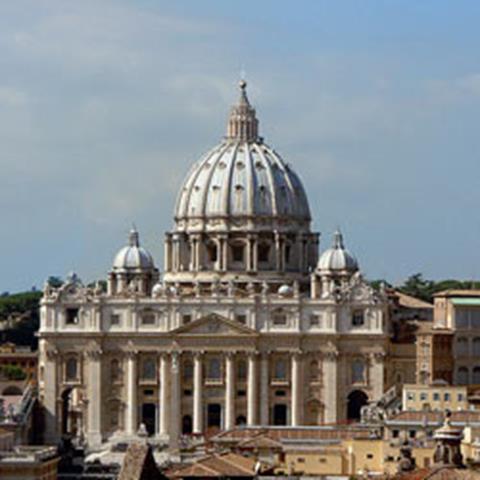

Рис. Собор святого Петра

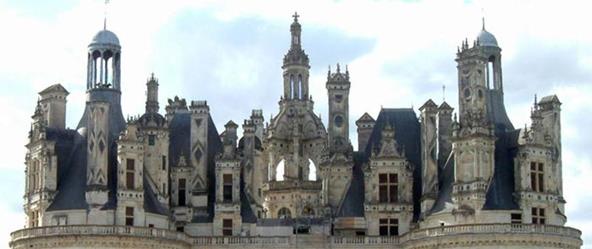

Рис. Замок Шамбор (долина реки Луары, Франция)
В новых типах общественных зданий, а также в культовых постройках и виллах применяются классический ордер, триумфальные арки и т. п. Ренессанс создает тип дворца (палаццо) с замкнутым внутри двором, где также применена ордерная система.
Вертикальную организацию пространства, свойственную готике, сменила горизонтальная. В архитектуре жилых зданий появились карнизы и балконы. Основные элементы этого стиля — колонна, пилястра и пилон. Стали популярными глухие своды и купола, которые украшают росписью. Архитекторы постепенно отказывались от готической каркасной конструкции и возвращали стенам их несущее значение.
Характерно, что в России, где были иные социально-экономические условия, чем в Европе X11-XVI вв., ни готика, ни ренессанс не распространились. Даже иностранные мастера, приглашенные в Россию, осваивали местные традиции и строили в русских национальных формах. Примером может служить строительство Успенского собора в Московском Кремле под руководством итальянского зодчего Фиораванти (XV в.).

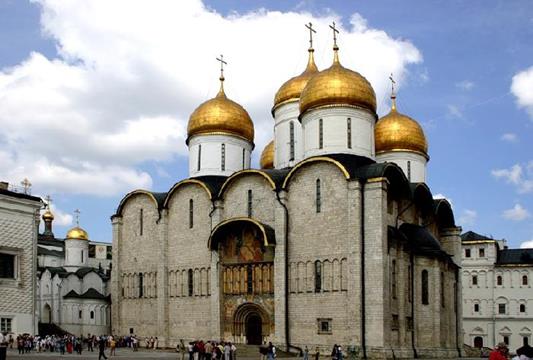

Рис.Успенский собор Московского Кремля
Барокко. Во второй половине XVI в. в Италии появляется новый стиль - барокко (вычурный), который со временем распространяется и в других странах.
Хотя архитектурная основа зданий оставалась классической, в них появилась масса деформированных и пышных деталей, не связанных с конструкцией, а иногда и маскирующих ее.

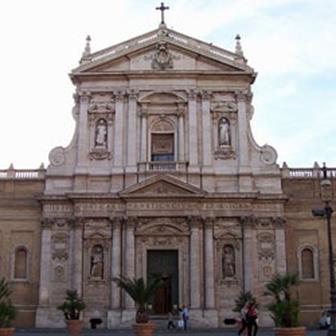

Рис. Церковь Святой Сусанны в Риме
Стиль барокко начал зарождаться в конце XVI столетия в Италии, а затем распространился по всей Европе и до середины XVIII был господствующим. Полагают, что название «барокко» происходит от португальского «perola barroca», что значит «жемчужина причудливой формы».
Основными признаками барокко были пышность, парадная торжественность и подчеркнутая монументальность. На смену геометричности и рациональности Ренессанса пришли усложненность пространства и объемов, сложные криволинейные формы и преобладание декоративного начала. При этом логика построения планов и соответствие между внешними объемами и внутренней структурой здания нередко уходили на второй план. Обилие декоративных деталей зачастую существенно искажало представление о конструкции строения.
Архитекторы стиля барокко активно использовали скульптурные изображения, обычные колонны часто заменялись теламонами и каритиадами — колоннами в виде мужских или женских фигур. Еще одной отличительной особенностью барокко стали «нечеловеческие» масштабы. Так, окна и порталы иногда превышали человеческий рост в десять и более раз.
Микелянжело считают одновременно и последним мастером Возрождения и создателем стиля Барокко, ибо именно он осознал его основной стилеобразующий элемент - пластику стены. Последователи "последнего из титанов", двигаясь по пути усложнения, вообще отказываются от симметрии в композиции, открывая совершенно новые возможности стены. Она как бы лишается самой главной своей черты - надежности и монументальности, зато приобретает небывалую прежде пластику и динамику.
Возникают здания с выпуклым, вогнутым или даже криволинейным фасадом. Посмотрите на барочный фасад церкви Сан Карло у четырех фонтанов Франческо Барромини.
В интерьере (Шенбрун) тоже появляется капризная усложненность - скругленные углы, обилие зеркал, позолоченная лепнина, росписи потолков с использованием эффекта "перетекания" пространства в "заоблачную высь" - все это придает интерьеру подчеркнутую театральность.
На фасаде, в прочем как и в интерьере можно видеть очень много таких декоративных элементов, как барельефы, скульптурные группы, вазы, картуши и т.п.
Рис дворец Шёнбруна . Вена

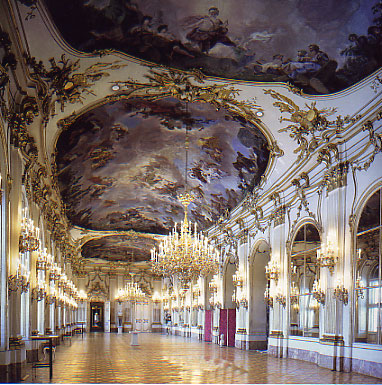

Рис. Интерьер в стиле барокко. Шёнбрун. Вена
Возникновение барокко объясняется стремлением феодальной знати и высшего духовенства противопоставить себя всем другим классам, подчеркнуть свое исключительное положение в обществе. Архитектура была призвана ошеломить простого человека. Поэтому характерной особенностью стили было создание иллюзии движения архитектурных масс, запутанности и сбивчивости форм, различных пространственных эффектов. Это достигалось изогнутыми плоскостями и линиями, нагромождением форм, обилием декора, необычно яркими контрастами цвета и освещенности (рис. 8).

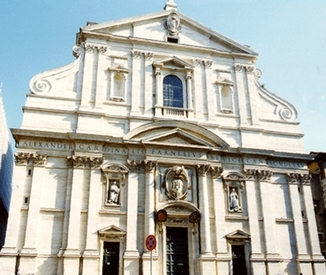

Рис. 8. Церковь Джезу в Риме
Стиль барокко импонировал эстетическим потребностям правящей верхушки и церкви и особенно был распространен в дворцовой и садово-парковой архитектуре вплоть до XVIII в.
Скульптура барокко
Лоренцо Бернини, Вакханалия 1617.Метрополитен-музей, Нью-Йорк
Архитектура барокко
Рис. Архитектура барокко.Лоренцо Бернини, Вакханалия 1617.Метрополитен-музей, Нью-Йорк
