II Схемы оборудования для очистки агломерационных газов
План
- Схемы оборудования для очистки агломерационных газов
Процесс спекания агломерата на ленте агломерационной машины сопровождается значительным выделением газа, обеспыливание которого осуществляют в батарейных и одиночных циклонах, мокрых пылеуловителях и электрофильтрах (рис.1).
Рис. 1. Схемы очистки отходящих газов агломерационных машин:
1 –агломашина; 2 – коллектор; 3 – батарейный циклон; 4 – дымосос; 5 – дымовая труба; 6 – центробежный скруббер; 7 – циклон; 8 – электрофильтр
Ранее схема очистки агломерационных газов включала в себя установку батарейных циклонов (рис. 1, а), количество элементов в которых достигало на крупных машинах 1000-2000 шт. Однако эта схема обладала крупными недостатками, основными из которых являются: неравномерное распределение газа при большом количестве циклонных элементов, приводящее к перераспределению потоков газа между элементами; интенсивный и неравномерный износ и забивание пылевыпускных отверстий циклонных элементов; забивание пылью направляющих аппаратов циклонных элементов; разрушение агломерационной пыли, представляющей собой агрегаты из разнородных частиц, в центробежном поле циклона, что существенно снижает степень очистки газа.
На некоторых металлургических заводах действует схема очистки за агломашинами после коллектора установлены мокрые прутковые центробежные скрубберы типа МП-ВТИ (рис.1,б). Однако в процессе работы прутковые решетки скрубберов быстро зарастают отложениями пыли, что
приводит к повышению сопротивления газового тракта и ухудшению спекания агломерата. Кроме того, в этом случае необходимо учитывать и недостатки мокрых способов очистки (наличие шламового хозяйства, обезвоживание уловленной пыли и т.п.), что не позволяет рекомендовать такие схемы в качестве типовых.
Очистка по приведенным двум схемам низка и не превышает 70-85 %; запыленность очищенного газа 0,4-0,5 г/м3, что недопустимо по санитарным соображениям.
На ряде аглофабрик за батарейными циклонами установили центробежные скрубберы (рис.1, в), что позволило снизить запыленность очищенного газа до 120-200 мг/ м3.
В последнее время на зарубежных и отечественных аглофабриках применяют сухие пластинчатые электрофильтры (рис.1, г,д,е), которые лишены недостатков, свойственных батарейным циклонам и мокрым пылеуловителям, и имеют высокую эффективность. В электрофильтрах возможна очистка газов до содержания пыли 100-120 мг/м3 и даже менее. В случае высокой начальной запыленности газа перед электрофильтрами устанавливают группу циклонов. К недостаткам данных схем относятся большие габариты электрофильтров и высокая их стоимость. Кроме того, эффективность электрофильтров снижается при спекании агломерата высокой основности (3-3,5) и наличии в шихте окислов свинца или цинка или использовании замасленной окалины.
Разрабатывается схема комплексной очистки агломерационных газов, согласно которой газы из центральных вакуум-камер очищаются от SO2 и пыли в полых скрубберах, а газы из первых и последних вакуум-камер подвергаются очистке от пыли и каталитическому окислению, после чего оба потока смешиваются. Схема комплексной очистки агломерационных газов от пыли и оксида углерода сухим способом и от SO2 абсорбцией представлена на рисунке 2.

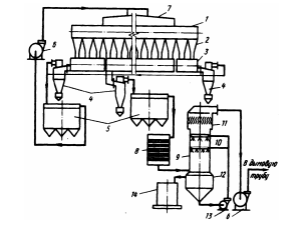

Рисунок 2 - Схема комплексной очистки агломерационных газов
1-агломерационная лента; 2-вакуум-камеры; 3-газовый коллектор; 4-циклон для грубой очистки от пыли; 5-электрофильтр; 6-дымосос; 7-укрытие; 8-аппарат с контактными блоками; 9-полый скруббер; 10-коллекторы с оросительными форсунками; 11-каплеуловитель; 12-сборник поглотителя; 13-циркуляционный насос; 14-сборник отработанного поглотителя
Процесс обжига окатышей сопровождается значительным выделением пыли и газов. С1м2 площади обжиговой машины выделяется до 100м3 запыленных газов в минуту. Основная масса пыли находится в коллекторе неочищенного газа: на выходе из него газы содержат пыли 4-5 г/м3, что соответствует 13 кг/т окатышей. Для очистки газов обжиговой машины применяются различные аппараты и системы (рисунок 3): батарейные циклоны, сухие пластинчатые горизонтальные электрофильтры, низконапорные трубы Вентури и центробежный скруббер, сухие центробежные циклоны.
Газы аспирационных систем от мест транспортировки шихты, подготовки к окомкованию, складированию, погрузки очищаются от пыли в циклонах, рукавных фильтрах, мокрых пылеуловителях.

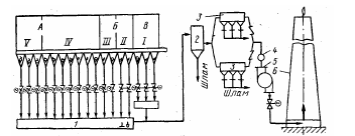

Рисунок 3 - Схема установки электрофильтров для очистки отходящих газов машин обжига окатышей
1-коллектор грязного газа; 2-пылеуловитель грубой очистки; 3-электрофильтры; 4-коллектор чистого газа; 5-эксгаустер; 6-дымовая труба; I-V - секции
Контрольные вопросы
1. Охарактеризуйте схемы оборудования для очистки агломерационных газов
