Средства индивидуальной защиты (СИЗ) — приспособления, предназначенные для защиты кожных покровов и органов дыхания от воздействия отравляющих веществ и других вредных примесей в воздухе.

Своевременное и умелое использование СИЗ, обеспечивает надежную защиту от отравляющих веществ (ОВ), светового излучения ядерных взрывов, радиоактивной пыли, радиоактивных веществ, бактериальных/биологических аэрозолей, оксида углерода и позволяет выполнять отдельные задачи в среде лишенной кислорода. СИЗ обеспечивают также кратковременную защиту от огнесмесей и открытого пламени.

Классификация СИЗ.

Средства индивидуальной защиты подразделяют на средства индивидуальной защиты органов дыхания (СИЗОД), средства индивидуальной защиты глаз (СИЗГ (к СИЗГ относятся защитные очки от СИЯВ)), средства индивидуальной защиты кожи (СИЗК). По принципу защитного действия СИЗОД и СИЗК подразделяются на фильтрующие и изолирующие.

1. Средства защиты органов дыхания

1.1. СИЗОД изолирующего типа

1.1.1. Дыхательные аппараты на сжатом воздухе с открытой схемой дыхания

Общие технические требования и методы испытаний аппаратов заданы в ГОСТ Р 12.4.186-97 "Аппараты дыхательные воздушные изолирующие. Общие технические требования и методы испытаний". Соответствие аппарата указанным нормам должно быть подтверждено сертификатом, которым обязательно должен обладать изготовитель аппарата.

Для защиты органов дыхания и зрения спасателя в этих условиях используются изолирующие аппараты двух типов: с замкнутой схемой дыхания (ребризеры) и с открытой (дыхательные аппараты со сжатым воздухом). Последние обладают рядом преимуществ, хотя и уступают по времени защитного действия:

- более просты, дешевы и надежны в эксплуатации;

- имеют меньшее сопротивление дыханию;

- более комфортные для дыхания, так как воздух на вдох поступает сухим и холодным;

- избыточное давление под маской снижает опасность подсоса воздуха из окружающей среды при возможной негерметичности маски;

- отсутствуют проблемы, связанные с приобретением и хранением запасов химического поглотителя углекислого газа, а также с перезарядкой им аппаратов после каждого применения.

Дыхательный аппарат на сжатом воздухе принципиально устроен следующим образом. Сжатый воздух, хранящийся в баллонах высокого давления, через запорный вентиль поступает на вход газового регулятора давления (редуктора), где давление воздуха снижается до безопасного уровня. Редуцированный воздух поступает на вход так называемого легочного автомата, который подает его в маску на фазе вдоха и прекращает подачу на фазе выдоха. Выдыхаемый воздух, через клапан выдоха, расположенный на маске, удаляется в окружающую среду, в силу чего эта схема дыхания и называется открытой.

Баллоны в значительной степени определяют массу и габариты аппарата. В современных аппаратах получили распространение, в основном, цилиндрические: стальные и композитные баллоны на рабочее давление до 29,4 МПа (300 кгс/см2). Композитные баллоны изготавливают по современной технологии обмотки стального или алюминиевого лайнера (тонкостенного сосуда) углеродным или стекловолокном, Они имеют наименьшую массу, но и наиболее высокую стоимость. Поэтому широко применяются и стальные. Но выбор материалов как стальных, так и композитных должен исключать возможность их осколочного разрушения.

Вентиль баллона. Соединение вентиля с баллоном должно допускать неоднократный его монтаж и демонтаж. Выходной штуцер вентиля должен исключать возможность ошибочного подсоединения арматуры с размерами резьбового соединения на меньшее рабочее давление. Маховичок вентиля должен быть доступен для пользователя при надетом аппарате и иметь защиту от случайного закрытия в процессе использования. Последнее обычно обеспечивается выбором расположения вентиля на аппарате, реже - применением специального стопорящего механизма, требующего от пользователя дополнительного движения при закрытии маховичка вентиля (например - оттянуть маховичок по оси). Баллон с вентилем должен легко сниматься и устанавливаться на аппарат.

Редуктор аппарата обычно подсоединяется к вентилю баллона непосредственно или через промежуточный гибкий шланг высокого давления, что облегчает снятие и установку баллона. На корпусе редуктора размещаются гнезда для подсоединения шлангов легочного автомата и манометра. Редуктор должен обеспечивать значительные (не менее 200 л/мин) расходы воздуха, поддерживая при этом редуцированное давление, необходимое для работы легочного автомата. Из соображений безопасности редуктор должен быть обязательно снабжен предохранительным клапаном, ограничивающим чрезмерный рост выходного давления.

Легочный автомат применяется для подачи воздуха в полнолицевую маску и для включения дополнительной непрерывной подачи кислорода из баллона при нехватке воздуха пользователю. Для более надежного исключения возможности подсоса окружающей газовой среды в подмасочное пространство легочные автоматы обеспечивают создание небольшого избыточного давления. Таким образом, даже при глубоком вдохе под маской не создается разрежение. Чтобы при снятой маске не происходило самопроизвольного истечения воздуха, легочный автомат имеет механизм отключения избыточного давления, при этом повторное включение легочного автомата осуществляется при первом вдохе пользователя. Для резервирования работы легочного автомата и продувки при необходимости подмасочного пространства должна быть предусмотрена возможность включения дополнительной (струйной) подачи воздуха. Установка легочного автомата на маску осуществляется с помощью быстроразъемного соединения. Но может быть использовано и стандартное резьбовое соединение, причем различающееся для легочных автоматов с избыточным и без избыточного давления.

Маска должна быть полнолицевой с панорамным стеклом, выполняемым обычно из ударопрочного поликарбоната. Внутри маски располагается так называемый подмасочник, закрывающий рот и нос пользователя. Основное его назначение - сведение к минимуму объема вредного пространства, заполняемого выдыхаемой смесью (чем меньше объем вредного пространства, тем ниже содержание углекислого газа во вдыхаемом воздухе), а также исключение контакта выдыхаемой смеси со стеклом маски для предотвращения его запотевания (обмерзания). С этой же целью сухой воздух, поступающий на вдохе в подмасочное пространство, направляется на обдув стекла маски, а затем уже через обратные клапаны поступает в подмасочник и далее на дыхание. Однако при недостаточной герметичности подмасочника и интенсивной работе в условиях низких температур для предотвращения обмерзания стекла приходится применять специальные смазки или использовать маску со стеклом, имеющим специальное покрытие. Оголовье должно быть регулируемым и хорошо сочетаться с защитной каской (для этого наиболее хорошо подходит оголовье сетчатого типа). На маске устанавливается переговорное устройство в виде герметичной мембраны, отделяющей подмасочное пространство от окружающей среды.

Манометр - выносной, класса точности не ниже 2,5 и должен иметь разрешение Госстандарта РФ на эксплуатацию в России. Шкала его должна позволять считывать показания при плохом освещении, корпус - иметь защиту от ударов и - выдерживать погружение в воду. Вход в гибкий шланг защищается дюзой (калиброванным отверстием малого диаметра) для ограничения истечения воздуха высокого давления при повреждении шланга. Сигнализатор исчерпания рабочего запаса воздуха должен быть звуковым. Располагаться он может рядом с манометром или в полости легочного автомата.

Подвесная система включает в себя спинку, поясной и плечевые ремни, выполненные, как и пряжки, огнестойкими. Лучший вариант - спинка, изготовленная из углепластика и спрофилированная по телу человека. Подвесная система позволяет пользователю быстро, без посторонней помощи надеть аппарат и отрегулировать его крепление. Все приспособления для регулировки положения (пряжки, карабины, застежки и др.) выполняются так, чтобы ремни после регулировки прочно фиксировались.

Спасательное устройство рекомендуется включать в состав аппарата. Оно представляет собой обычно противогазовую шлем-маску с легочным автоматом без избыточного давления, шланг которого соединяется со специальным шлангом на аппарате с помощью быстроразъемного соединения типа шарикового замка. Устройство предназначено для вывода пострадавшего из зоны заражения с использованием запаса воздуха в аппарате спасателя.

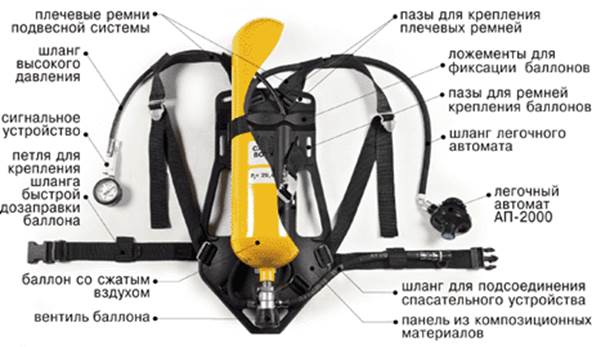

1.1.1. 1 . Воздушно-баллонный дыхательный аппарат АП-2000

Баллоны высокого давления и вентили. В составе аппарата применяются баллоны двух типов: стальные или металлокомпозитные. Вентили баллонов выполнены с горизонтальным расположением маховика и защитным подпятником. Имеется вариант исполнения вентиля с механизмом защиты от непроизвольного запирания. Сигнальное устройство с манометром расположено на плечевом ремне и имеет удобное вращающееся соединение.

Редуктор со встроенным предохранительным клапаном обеспечивает стабильное редуцированное давление на протяжение всего срока службы аппарата и не требует регулировок в процессе эксплуатации. Шарнирное крепление облегчает процедуру снятия/установки баллона (баллонов).

Шланги, применяемые в составе аппарата, отличаются высокой прочностью, масло-, бензо- и морозостойкостью, а также стойкостью к растворам поверхностно активных веществ (ПАВ). Все воздуховодные шланги проложены по специальным пазам панели, что исключает случайный обрыв при работе и обеспечивает максимальную безопасность.

Легочный автомат АП-2000. Выполнен из высокопрочного поликарбоната, на корпусе расположена многофункциональная кнопка отключения избыточного давления/включения дополнительной подачи воздуха (байпас). Присоединительная резьба легочного автомата соответствует требованиям стандарта EN 148.

Полнолицевые маски. Для использования с аппаратом АП-2000 могут применяться как специально разработанная панорамная маска АП-2000 с новым легочным автоматом, так и прекрасно зарекомендовавшие себя маски с легочными автоматами от аппарата АП-98-7К. Все маски имеют сменные ударопрочные поликарбонатовые стекла, снабжены металлическими переговорными мембранами. Маски обладают повышенной теплостойкостью, в частности выдерживают воздействие открытого пламени в течение 5 с.

Панель и подвесная система. Легкая и удобная панель упрощенной конструкции, выполнена из композиционных материалов, обеспечивает необходимый комфорт пользователю. Дополнительные пазы для крепления подвесной системы позволяют легко адаптировать под пользователей различной комплекции. Ложементы панели обеспечивают надежную фиксацию баллона (баллонов).

1. 1.1 . 2 . Drager PA 94 Plus Basic

Эргономичная несущая рама из углеволокнистого композитного материала обеспечивает удобную посадку, а плечевые ремни и поясной ремень с комфортными накладками можно независимо регулировать под конкретного пользователя.

Полнолицевая маска имеет двойной обтюратор и идеально облегает любой контур головы и лица и обеспечивает максимальную безопасность. Она совместима с респираторными фильтрами, дыхательными аппаратами со сжатым воздухом, с системами с подачей воздуха, а также рециркуляционными аппаратами.

Легочные автоматы PSS отличает компактная легкая конструкция, удобная в обращении и техническом обслуживании. Прочность и ударостойкость достигаются с помощью продвинутого композитного корпуса в сочетании с крышкой из силиконового каучука.

Баллоны высокого давления, вентили и клапаны. Аппарат может быть укомплектован как одним, так и двумя баллонами различной емкости. Вентили баллонов выполнены с горизонтальным расположением маховика и защитным подпятником. В комплект аппарата может входить спасательное устройство в виде капюшона или маски с легочным автоматом. Автоматический переключающий клапан позволяет переключаться между внешним источником воздуха и сжатым воздухом из баллона. Совместимость с широким ассортиментом шлангов для второго ЛА и Y-тройников для аварийно-спасательных устройств существенно расширяет способности устройства.

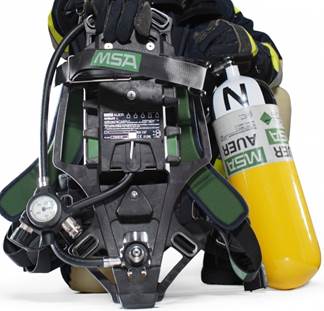

1. 1.1 .3. MSA AUER AirMaXX

Ложемент аппарата AirMaXX - эргономичный и максимально сбалансированный имеет регулировку длины в зависимости от роста пользователя. В сочетании с высококачественными S-образными плечевыми ремнями и подвижным поясным ремнём с мягкими вставками - это позволяет оптимально распределить вес и обеспечить свободу движений.

Пневмосистема Alpha SingleLine оснащена сигнальным устройством, вторым выходом для подключения комплекта для спасаемого и манометром, скомпонованными на пневмораспределителе, расположенном на плечевом ремне. Дополнительная система Alpha Personal Network позволяет осуществлять электронный и телеметрический контроль работы и обеспечить связь.

1.1.2. Дыхательные аппараты на химически связанном кислороде (Ребризеры)

Ребризер — дыхательный аппарат, в котором углекислый газ, выделяющийся в процессе дыхания, поглощается химическим составом (химпоглотителем), затем смесь обогащается кислородом и подаётся на вдох. Данные аппараты незаменимы при тушении пожаров, ведении горноспасательных работ, а также в ситуациях, подразумевающих длительное нахождение в среде непригодной для дыхания. Ребризеры подразделяются на:

- Кислородный ребризер замкнутого типа имеет все основные детали, характерные для ребризера любого типа: дыхательный мешок, канистра с химпоглотителем, дыхательные шланги с клапанной коробкой, байпасный клапан (ручной или автоматический), травящий клапан и баллон с редуктором высокого давления. Принцип работы следующий: кислород из дыхательного мешка поступает через невозвратный клапан в легкие, оттуда, через другой невозвратный клапан кислород и образовавшийся при дыхании углекислый газ попадает в канистру химпоглотителя, где углекислый газ связывается каустической содой, а оставшийся кислород возвращается в дыхательный мешок. Кислород, заменяющий потребленный пользователем, подается в дыхательный мешок через калиброванную дюзу со скоростью примерно 1 — 1,5 литра в минуту или же добавляется пользователем с помощью ручного клапана из баллона высокого давления. Данные ребризеры, в свою очередь подразделяются по способу подачи кислорода на:

- Ребризер замкнутого цикла с ручной подачей кислорода — mCCR или KISS ;

- Ребризер замкнутого цикла с электронным управлением — eCCR ;

- Ребризер полузамкнутого цикла. Принцип его действия в том, что в дыхательный мешок с постоянной скоростью подается через калиброванную дюзу дыхательная смесь. Скорость подачи зависит только от концентрации кислорода в смеси. Таким образом, концентрация кислорода в дыхательном контуре остается постоянной при постоянной физической нагрузке. При таком способе подачи дыхательного газа возникают его излишки, которые удаляются через травящий клапан. Вследствие этого ребризер полузамкнутого цикла выпускает дыхательную смесь при каждом выдохе пользователя. Стравливается примерно 1/5 часть выдыхаемого газа. Ребризеры полузамкнутого цикла подразделяются на:

- Ребризер полузамкнутого цикла с активной подачей кислорода — aSCR ;

- Ребризер полузамкнутого цикла с пассивной подачей — pSCR ;

- Регенеративные ребризеры. Регенеративные ребризеры могут работать как по замкнутой, так и по полузамкнутой схеме дыхания. Основное их отличие в том, что вместо обычного поглотителя углекислого газа используется регенеративное вещество, созданное на основе пероксида натрия. Процесс регенерации происходит в сменных кассетах. При ее взаимодействии с углекислым газом и водяным паром из выдыхаемого воздуха происходит изотермическая реакция с поглощением углекислого газа и выделением кислорода. Выделившееся при этом тепло поглощается специальным материалом. Кроме того, регенерационный материал поглощает бактерии, а противопылевой фильтр - частицы. В результате, на вдохе получается очищенная, насыщенная кислородом, прохладная и сухая дыхательная смесь. Количество регенерированного кислорода прямо пропорционально интенсивности дыхания, но при этом количество выделенного кислорода всегда больше количества поглощенного.

1.1.2.1. Респиратор изолирующий регенеративный Р-30

Респиратор Р-30 предназначен для защиты органов дыхания человека от воздействия непригодной для дыхания газообразной среды. Респиратор применяется при выполнении горноспасательных и технических работ в угольных шахтах, а также на предприятиях других отраслей промышленности, где необходима защита органов дыхания. Состоит из 2 основных систем:

Воздуховодная система респиратора состоит из коробки соединительной, насоса слюноудаляющего, шланга выдоха, кла­пана выдоха, патрона регенеративного, клапана избыточного, мешка дыхательного, холодильника с охлаждающим элементом — брикетом водяного льда и резиновой герметичной крышкой, клапана вдоха и шланга вдоха.

Кислородоподающая система состоит из баллона кислородного с вентилем запорным, к которому присоединен блок кислородораспределительный, состоящий из вентиля перекрывного манометра, клапана аварийного (байпаса), редуктора с клапаном предохра­нительным и автомата легочного. Манометр присоединен к блоку при помощи гибкой капиллярной трубки. Основные узлы воздуховодной и кислородоподающей систем респиратора расположены в жестком дюралюминиевом ранце. Респиратор комплектуется мундштучным приспособлением или дыхательной маской.

1.1.2.2. Дыхательный аппарат замкнутого цикла АП "АЛЬФА"

АП "АЛЬФА" - автономный дыхательный аппарат замкнутого цикла, работающий на сжатом кислороде с избыточным подмасочным давлением предназначен для защиты органов дыхания и зрения человека при долгосрочном использовании в задымленной или токсичной газовой среде. Применяется при спасательных работах в шахтах, на пожарах, в замкнутом пространстве, во время спасательных работ в тоннелях и работе с вредными веществами.

Все модификации АП "Альфа" выполнены в виде ранца, нагрузка от которого при ношении распределяется на плечи и бедра. Аппарат снабжен манометром, который показывает оставшееся количество кислорода и производит два визуальных тревожных сигнала и один звуковой сигнал, показывающие состояние системы.

Поглотитель углекислого газа может выполняться в виде двойных одноразовых емкостей с твердым заполнителем, либо, в виде засыпных картриджей. Аппарат обеспечивает, в зависимости от частоты дыхания время защитного действия до 4-х часов. И обеспечивать бесперебойную работу в диапазоне температур от -40 °С до +60 °С и влажности воздуха до 100%.

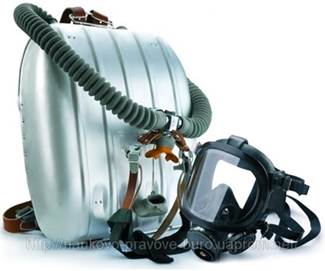

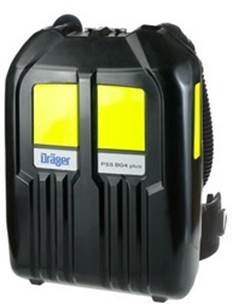

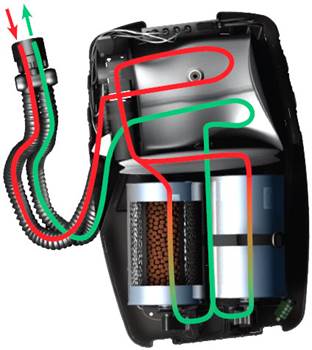

1.1.2.3. Dräger PSS BG

Dräger PSS BG 4 - изолирующий от окружающей среды автономный рециркуляционный дыхательный аппарат, приспособлен для длительных операций в токсичной среде. Натровая известь поглощает двуокись углерода из выдыхаемого воздуха; кислород постоянно добавляется и циркулирует по дыхательному контуру. В зависимости от тяжести выполняемой работы, возможно время работы до четырех часов.

Эргономичная конструкция, малая масса и улучшенная подвесная система обеспечивают высокую подвижность и уменьшают физические нагрузки. Практичная прокладка дыхательных шлангов над плечами обеспечивает оптимальный баланс аппарата на спине пользователя. Дыхательный аппарат оборудован полностью электронным устройством предупреждения и сигнализации, он предоставляет информацию о давлении в баллоне, остаточной длительности работы или температуре. Информация представляется в оптической и акустической форме.

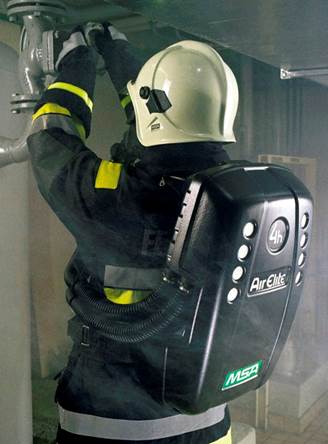

1.1.2.4. MSA AUER Air Elite

Аппарат предназначен для использования частями ГПС, МЧС, ВГСО, производственным персоналом и аварийно-спасательными формированиями предприятий с потенциально опасным производством. Позволяет выполнять работу и спасательные действия в течение длительного времени (до 4 часов), например, при тушении пожаров в тоннелях, больших складах, многоэтажных зданиях или при работе горноспасательных команд.

Основными преимуществами являются:

-продолжительное время защитного действия (до 4 часов);

- не требуется дополнительных охлаждающих устройств или веществ, а также баллонов с кислородом;

- система зависит только от дыхания;

- минимальное обслуживание;

- длительный период хранения;

- высокий комфорт при эксплуатации;

- электронное контрольное устройство со встроенным датчиком неподвижного состояния.

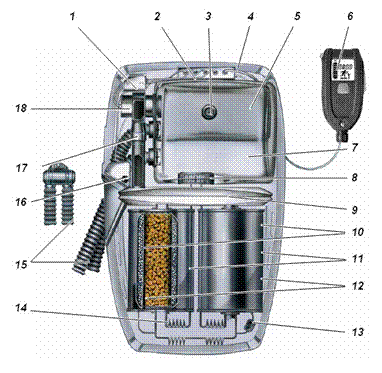

1. Батарея (аккумуляторная)

2. Электронный распределитель

3. Предохранительный клапан (на обратной стороне дыхательного мешка)

4. Гнездо для подзарядки

5. Мешок для выдыхаемого воздуха

6.Контрольное устройство IC-Air

7. Мешок для вдыхаемого воздуха

8. Противопылевой фильтр

9. Воздухораспределитель

10. Охлаждающая рубашка (2 шт.)

11. Регенеративная канистра (2 шт.)

12. Приспособление для быстрого запуска 13. Подключение кабеля пускового приспособления

14. Вентиляционная труба с охлаждающим устройством

15. Дыхательный шланг в сборе

16. Датчик в сборе

17. Механизм клапанного распределения

18. Воздуходувка

1.1.3. Шланговые противогазы

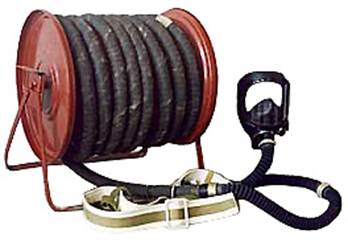

1.1.3.1. Противогаз шланговый ПШ-1,2

Противогазы шланговые ПШ-1С и ПШ-1Б предназначены для работы в условиях содержания свободного кислорода в воздухе менее 18% объемных, содержании веществ неизвестного состава и концентраций и в других случаях, когда не обеспечивается защита фильтрующими противогазами.

В зависимости от способа, которым подается воздух, шланговые противогазы делятся на:

- самовсасывающие (когда человек самостоятельно вдыхает воздух);

- устройства с принудительной подачей кислорода после его очистки.

Противогазы шланговые ПШ представляет собой одноканальную шланговую дыхательно-очистительную систему, под лицевую часть которой воздух поступает по шлангу в процессе дыхания рабочего. Противогаз состоит из лицевой части, двух последовательно соединенных гофрированных трубок, воздухопроводящего армированного шланга длиной 10 м, фильтрующего элемента для очистки вдыхаемого воздуха от пыли, штыря для закрепления конца шланга с фильтрующим элементом в зоне чистого воздуха и амуниции. Амуниция включает в себя спасательный пояс с плечевыми лямками и сигнально — спасательную веревку длиной 13 или 15 метров.

1.2. Фильтрующие СИЗОД. Противогазы, респираторы, самоспасатели

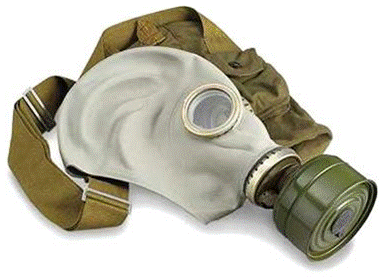

1.2.1. ГП-5 (Гражданский Противогаз)

ГП-5 (Гражданский Противогаз) — средство индивидуальной защиты фильтрующего типа, предназначается для защиты от отравляющих веществ микробов и токсинов. Предназначен для защиты органов дыхания, глаз кожи головы. Принцип защитного действия данного средства защиты основан на том, что используемый для дыхания зараженный воздух предварительно очищается от вредных примесей при помощи специальных поглотителей и фильтров. В комплект противогаза входят противогазовая коробка ГП-5, лицевая часть ШМ-62У или ШМ-62, сумка для ношения и коробки с незапотевающими пленками (НП). Вес противогаза в сборе не более 0,9 килограмма;

Противогаз выпускается 4-х типоразмеров:

Размер шлем-маски определяют по данным измерений головы по замкнутой линии, проходящей через макушку, подбородок и щеки,

1.2.2. ГП-7 (Гражданский противогаз)

ГП-7, ГП-7В (Гражданский противогаз) — средство защиты органов дыхания, зрения, кожи лица и предотвращения попадания отравляющих веществ дыхательным путём. Противогазы ГП-7 предназначены для защиты органов дыхания, зрения и лица человека от отравляющих веществ, радиоактивной пыли, биологических аэрозолей и других вредных примесей. Противогаз не защищает от угарного газа, а также низкокипящих органических веществ, таких как метан, этан, бутан, ацетилен и др.

Противогаз выпускается в двух модификаций ГП-7 и ГП-7В, которые отличаются конструкцией лицевых частей.

Лицевая часть гражданского противогаза ГП-7 выполнена в форме маски c круглыми обзорными стёклами для глаз. В противогазе ГП-7 в обзорных стеклах применяются незапотевающие пленки, а при отрицательных температурах и утеплительные манжет, что сохраняет прозрачность стекол в течение всего времени работ в противогазе.

Лицевую часть МГП изготавливают трех размеров (1, 2, 3 размер). Состоит из маски объемного типа с «независимым» обтюратором за одно целое с ним, очкового узла, переговорного устройства (мембраны), узлов клапана вдоха и выдоха, обтекателя, наголовника и прижимных колец для закрепления не запотевающих пленок. «Независимый» обтюратор представляет собой полосу тонкой резины и служит для создания надежной герметизации лицевой части на голове. В свою очередь герметизация вторых, из-за способности обтюратора растягиваться независимо от корпуса маски.

Принцип защитного действия противогаза ГП-7 такой же, как и в противогаз ГП-5. Вместе с тем ГП-7 по сравнению с ГП-5 имеет ряд существенных преимуществ:

- уменьшено сопротивление фильтрующе-поглощающей коробки, что облегчает дыхание;

- форма лепестков системы клапанов вдоха и выдоха обеспечивает более быстрое и надёжное запирание камер клапанной коробки, а также не допускает их деформации в процессе старения;

- независимый обтюратор позволяет находиться в противогазе значительное время без появления неприятных ощущений, оказывая меньшее давление на лицо, и обеспечивает надёжную герметизацию подмасочного пространства даже в случае повреждения ремней наголовника. Обеспечивает меньшее сопротивление дыханию и более высокую степень защиты. Благодаря этому им могут пользоваться люди старше 60 лет, а также люди с легочными и сердечно-сосудистыми заболеваниями.

- наличие у противогаза ГП-7 более совершенного переговорного устройства (мембраны) обеспечивает четкое понимание передаваемой речи, значительно облегчает пользование средствами связи (телефоном, радио).

1.2.3. ГП-21

Противогаз ГП-21 - это фильтрующее средство индивидуальной защиты органов дыхания, глаз и кожи лица взрослого населения, в том числе личного состава, которое защищает от отравляющих веществ, радиоактивной пыли, бактериальных аэрозолей, а также от аварийно-химически опасных веществ (АХОВ), радионуклидов йода и его органических соединений.

Противогаз ГП-21 может применяться во всех климатических зонах РФ при температуре от минус 40°С до +40°С, содержании кислорода в воздухе не менее 18% (объемных). Противогаз ГП-21 обеспечивает возможность приема воды в зараженной атмосфере - снабжён более удобным и надёжным водоприёмным устройством, чем у других противогазов. Лицевая часть МП-3 и панорамное стекло выполнены из термопласта, обладает улучшенным обзором, общее поле зрения - не менее 80%. Масса фильтрующе-поглощающей коробки не более 170 г. Масса противогаза без сумки, дополнительного элемента и защитного экрана (капюшона) не более 600 г. - легче, чем ГП-7, ГП-7б, ГП-9. Количество ростов противогаза - 2, что является удобным для подгона под размер головы.

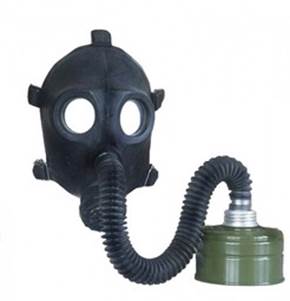

1.2.4. Противогаз детский фильтрующий ПДФ-2Д и ПДФ-2Ш

Противогаз детский фильтрующий ПДФ-2Д (ПДФ - 2Ш) предназначен для защиты органов дыхания детей в возрасте от 1,5 до 8 лет от ОВ, БА, РП и АХОВ.

В настоящий момент выпускаются противогазы ПДФ-2Д(Ш), комплектуемые лицевой частью МД-4 и ФПК ГП-7К. Независимый обтюратор маски МД-4 обеспечивает герметичность подмасочного пространства при минимальном давлении на лицо ребёнка, что сокращает неприятные ощущения и позволяет находиться в противогазе более длительное время. ПДФ-2Д комплектуется лицевыми частями 1-го и 2-го, ПДФ-2Ш –2-го и 3-го ростов. Масса комплекта: дошкольного – не более 750 г, школьного – не более 850 г.

Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху. Лицевая часть, как и у противогаза ГП-7, состоит из корпуса (маски объемного типа с "независимым" обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапана выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом. "Независимый" обтюратор, расположенный по краю корпуса маски, обеспечивает надежную герметизацию, тонкая резина хорошо прилегает к лицу и растягивается независимо от корпуса маски. Носят противогаз в сумке с двумя отделениями – для фильтрующе-поглощающей коробки и лицевой части. Внутри сумки – карман для коробки с незапотевающими пленками, снаружи для индивидуального противохимического пакета.

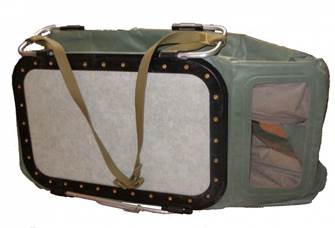

1.2.5. Камера защитная детская КЗД-4,6

Камера защитная детская КЗД-6 предназначена для защиты детей в возрасте до 1,5 от отравляющих веществ, радиоактивной пыли и бактериальных средств. Основным узлом камеры является оболочка — мешок из прорезиненной ткани. Оболочка монтируется на разборном металлическом каркасе, который вместе с поддоном образует раскладную кровать. В оболочку вмонтированы два дифузно-сорбирующих элемента, через которые воздух снаружи, очищаясь, проникает внутрь. Защитные действия камер детских КЗД-4 и КЗД-6 основаны на том, что диффузионный материал диффузионно-сорбирующих элементов, обладая необходимой пористостью, обеспечивает проникновение кислорода в камеру и выход углекислого газа из нее за счет разности концентраций этих газов внутри и вне камеры. Отравляющие вещества поглощаются этим материалом и не проникают внутрь камеры. Для того, чтоб можно было видеть ребенка, в оболочке камеры есть два окна, а для ухода за ним — рукавицы из прорезиненной ткани. Камеру переносят при помощи плечевой тесьмы.

Составные части детской камеры КЗД-6:

- оболочка;

- элемент диффузионно-сорбирующий;

- тесьма плечевая;

- каркас;

- поддон;

- зажим.

Кроме этого, в комплект поставки детских камер кзд-6 входят:

- накидка полиэтиленовая для защиты от осадков диффузионно-сорбирующих элементов;

- пакет полиэтиленовый для использованного белья и пелёнок;

- материал из прорезиненной ткани.

Технические характеристики:

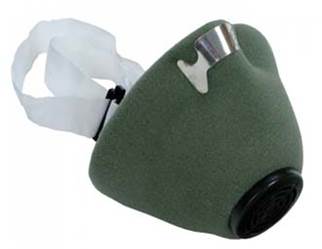

1.2.6. Респиратор Р-2

Респиратор Р-2 предназначен для защиты органов дыхания от радиоактивной и грунтовой пыли. Респиратор не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей кислород не менее не менее 17%. Респиратор не защищает от токсичных газов и паров.

Респиратор состоит из полумаски, которая крепится на голове с помощью наголовника, состоящего из 2 эластичных и 2 не растягивающихся лямок. Эластичные лямки имеют пряжки для регулировки длинны в соответствии с размерами головы. Респиратор имеет носовой зажим, предназначенный для поджима полумаски к лицу. Подбор респиратора по росту производится в зависимости от высоты лица по трем размерам.

1.2.7. Самоспасатели

Самоспасатель фильтрующий — средство индивидуальной защиты органов дыхания и зрения человека, в котором вдыхаемый человеком воздух очищается в комбинированном фильтре самоспасателя, а выдыхаемый воздух удаляется в окружающую среду.	Самоспасатель изолирующий — средство индивидуальной защиты органов дыхания и зрения человека, в котором весь запас воздуха хранится в баллоне в сжатом состоянии.

Самоспасатель — средство индивидуальной защиты органов дыхания и зрения человека от токсичных продуктов горения в течение заявленного времени защитного действия при эвакуации из производственных, административных и жилых зданий, помещений во время пожара.

1.2.8. Фильтрующе-поглощающие коробки

Патрон защитный универсальный ПЗУ в комплекте с любым фильтрующим противогазом защищает от оксида углерода, хлора, аммиака и других АХОВ.Дополнительный патрон ДПГ-3 в комплекте с промышленными противогазами обеспечивает защиту от аммиака, диметиламина, а также значительно повышает защиту от хлора и других АХОВ в виде кислых и органических газов

Патрон защитный универсальный ПЗУ	Дополнительный патрон ДПГ-3	Фильтрующе-поглощающие коробки

Фильтрующе-поглощающая коробка (ФПК) предназначена для очистки вдыхаемого человеком воздуха от паров и аэрозолей отравляющих, ядовитых и радиоактивных веществ, а также бактериальных средств. Изготавливается из жести или алюминиевых сплавов, имеет форму цилиндра. В верхнюю крышку вмонтирована навинтованная горловина для соединения с лицевой частью, которая при хранении герметизируется металлическим колпачком с резиновой прокладкой. В дне — отверстие для поступления вдыхаемого воздуха. При хранении и преодолении водных преград оно также закрываемся резиновой пробкой. Снаряжается ФПК (по потоку воздуха) противоаэрозольным фильтром и углем-катализатором (шихтой). Противоаэрозольный фильтр состоит из пластины специального фильтрующего картона, собранного (для увеличения фильтрующей поверхности) в прямые или фигурные складки. Шихта заключена между двумя штампованными сетками. На верхней сетке помещен тампонный картон для задержания угольной пыли.

1.2. Средства защиты кожи

К СИЗК относят защитную одежду фильтрующего и изолирующего типа, изготовленную из фильтрующих и изолирующих материалов соответственно.

В зависимости от принципа использования и кратности применения СИЗК подразделяются на средства постоянного и периодического ношения, средства однократного и многократного применения.

1.2.1. Л-1 (защитный костюм)

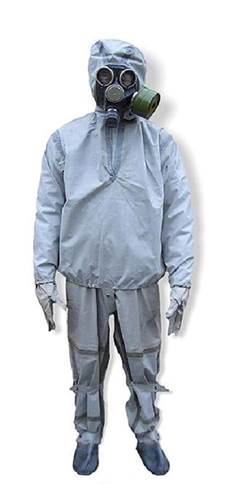

Л-1 (защитный костюм) — лёгкий защитный костюм предназначен для защиты человека от химического воздействия, вредных биологических факторов и радиоактивной пыли. Используется на местности заражённой отравляющими и химически опасными веществами, в химической промышленности, при выполнении дегазационных, дезактивационных и дезинфекционных работ.

Принцип защитного действия Л-1 заключается в изоляции кожных покровов, обмундирования и обуви сотрудников. Л-1 вместе с противогазом предназначен для защиты л/с от ОВ, БА, РП, а также для снижения степени заражения РВ.

Изготавливается из прорезиненной ткани УНКЛ-3 или ткани Т-15, Он состоит из цельнокроеных куртки с капюшоном, брюк с ботами, перчаток и сумки. Для исключения разгерметизации костюма при наклонах, поворотах, приседаниях куртка имеет петли на низах рукавов, горловой и промежуточный хлястик, а брюки - бретели и хлястики. Изготовляется четырёх ростовок: до 165 см, от 166 до 172 см, выше 173 см (4-й размер один на пять ящиков). При заражении костюм подвергают обработке. Может использоваться многократно.

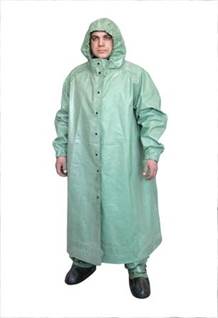

1.2.2. Общевойсковой защитный комплект (ОЗК)

Общевойсковой защитный комплект (ОЗК) предназначен для защиты человека от отравляющих веществ, биологических средств и радиоактивной пыли. Используется совместно с респиратором или противогазом.

ОЗК состоит из плаща ОП-1, защитных чулок и защитных перчаток. Защитный плащ изготавливается из специальной прорезиненной ткани. Он имеет две полы, борта, рукава, капюшон, хлястик, шпеньки, тесемки и закрепки, позволяющие использовать плащ в виде накидки или комбинезона. Защитные чулки изготовлены из прорезиненной ткани. Подошвы усилены брезентовой или резиновой основой. Чулки надевают поверх обычной обуви. Каждый чулок двумя или тремя тесемками крепится к ноге, и одной к поясному ремню. Защитные перчатки — резиновые, с прокладками из пропитанной специальным составом ткани. Изготавливаются двух видов — зимние и летние. Летние — пятипалые, зимние — трехпалые, имеют утеплительные вкладыши.

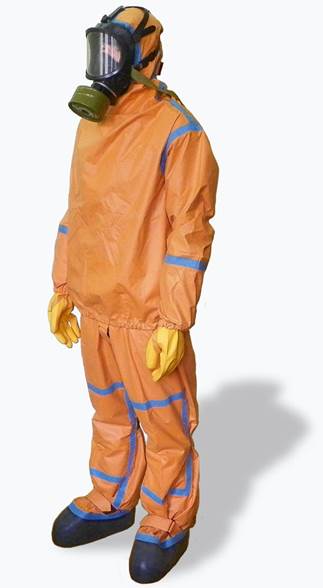

1.2.3. Защитный костюм "Корунд-2"

Костюм Корунд-2 предназначен для защиты кожных покровов персонала при выполнении дегазационных, дезактивационных и дезинфекционных работ в зонах, зараженных отравляющими, аварийно-химическими опасными веществами (пары различных аминов, фенола, хлора, аммиака), токсичной и радиоактивной пыли, биологических аэрозолей, а также для защиты от жидкой фазы компонентов ракетного топлива. Костюм Корунд-2 применяется с различными фильтрующими и изолирующими СИЗОД.

Костюм защитный изготавливается из прорезиненной ткани и состоит из:

- куртки с капюшоном;

- полукомбинезона с сапогами;

- двух пар перчаток.

Корунд-2 значительно превосходит Л-1 по эксплуатационным характеристикам. Ткань костюма Корунд-2 имеет высокую механическую прочность и защитную способность. Она мягче, чем такие ткани, как Т-15 , БЦК, НМФ, УНКЛ-3 и другие, что делает работу в костюме более удобной. Так как ткань нового костюма тоньше, вес его значительно меньше, чем Л-1.

Благодаря надёжному прилеганию обтюратора капюшона, можно снимать и надевать противогаз без разгерметизации подкостюмного пространства. Наличие двойного обтюратора рукавов позволяет переодевать перчатки без доступа наружного воздуха в подкостюмное пространство. Ножные хлястики имеют большой диапазон плавной (не дискретной, как при использовании резиновых мембран и пластмассовых шпеньков) регулировки, что облегчает подгонку костюма по размеру и позволяет использовать его как с летней, так и с зимней одеждой. Использование современной фурнитуры и усовершенствованная форма элементов костюма позволяет значительно сократить время надевания. Яркий цвет костюма делает работающего в нем спасателя более заметным на фоне местности, что облегчает контроль и обнаружение его в случае необходимости.

Костюм изготавливается в основном варианте: Противогаз надевается поверх обтюратора капюшона. По спецзаказу возможно изготовление капюшона костюма как у Л-1 (капюшон без обтюратора надевается поверх противогаза).

Костюм изготавливается трёх основных размеров (как Л-1), 4-й размер изготавливается по спецзаказу. Костюм выпускается трех ростов: до 166 см., от 166-176 см. и свыше 176 см. Комплектуется Корунд-2 двумя парами перчаток и сумкой из влагостойкого материала.

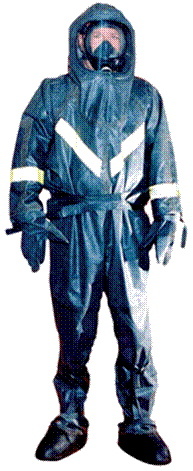

1.2.4. Костюм изолирующий химический КИХ-4М

КИХ-4М предназначен для защиты бойцов военизированных газоспасательных формирований при выполнении аварийно-спасательных и ремонтных работ в условиях воздействия опасных химических веществ (ОХВ): высококонцентрированных газообразных хлора и аммиака, окислов азота, производных гидразина, концентрированных минеральных кислот (серной, соляной, азотной), а также кратковременного воздействия жидких хлора и аммиака (при аварийном выходе из зоны заражения).

Костюм КИХ-4М состоит из герметичного прорезиненного комбинезона с притачным капюшоном, трехпалыми рукавицами, осоюзками. В лицевую часть капюшона вклеено панорамное стекло.

Костюм КИХ-4М эксплуатируется в сочетании с дыхательными аппаратами со cжатым воздухом или изолирующими противогазами, расположенными в подкостюмном пространстве

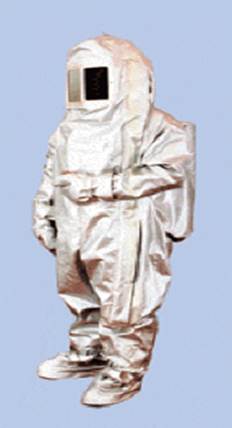

1.2.5. Комплект защитный аварийный КЗА-1

КЗА-1 предназначен для защиты аварийно-спасательных формирований, участвующих в ликвидации аварий, сопровождающихся пожаром (в том числе на газоконденсатных и нефтяных месторождениях), от воздействия открытого пламени, инфракрасного излучения, сильнодействующих ядовитых веществ.

Комплект состоит из двух комбинезонов: теплоотражательного и теплоизолирующего, ноги защищены сапогами с бахилами из тех же материалов, руки трехпалыми рукавицами.

Комбинезон теплоотражательный (верхний) изготовлен из специальной ткани с огнемасло-бензостойким покрытием, с коэффициентом отражения инфракрасного излучения до 80%. Для защиты глаз комбинезон снабжен специальными панорамными стеклами.

Комбинезон теплоизолирующий изготовлен из многослойного специального материала, обладающего высокими теплозащитными, бактерицидными свойствами. Трехпалые рукавицы и сапоги с бахилами изготовлены из специального материала с теплоотражательными и теплозащитными свойствами. Комплект надевается на рабочую одежду и обувь и используется в сочетании с дыхательным аппаратом, размещённым в подкостюмном пространстве.

1.2.6. Защитный комплект Ч-20М

Ч-20М обеспечивает комплексную защиту от агрессивных и токсичных веществ, радиоактивной пыли и аэрозолей при выполнении работ по ликвидации последствий на химических и радиоционно опасных объектах.

Костюм является индивидуальным средством защиты многократного использования при наличии в воздухе вредных веществ в виде газов, паров и аэрозолей известного состава и концентрации при содержании кислорода не менее 18%. Ресурс эксплуатационной носки — 24 часа. Диапазон температуры эксплуатации — от минус 10° до плюс 40°С.

Узел очистки и подачи воздуха обеспечивает очистку и принудительную подачу очищенного воздуха к органам дыхания со скоростью 90 л/мин. Выдыхаемый в подкостюмное пространство воздух и избыток подаваемого в подмасочное пространство воздуха создают избыточное давление.

Поглощающие и фильтрующие элементы, а также фильтрующе-поглощающие коробки, комплектующиеся в зависимости от зараженности окружающей среды в соответствующие ФПС, обеспечивают очистку зараженного воздуха от большого спектра вредных веществ.

Костюм состоит из комбинезона с рукавами, притачным капюшоном, имеет вертикальный разъем спереди, проходящий через капюшон, обработанный застежкой-молнией, прикрытой планками. В капюшон вклеена панорамная маска. К штанинам комбинезона пришиты резиновые сапоги. В состав комбинезона входят защитные резиновые перчатки.

Костюм имеет узел очистки и подачи воздуха (УОПВ). УОПВ состоит из блока питания, микровентилятора, противогазовой коробки ЕО-16, имеющей высокие защитные свойства от большинства высокотоксичных веществ. Костюм выполнен из прорезиненного материала.

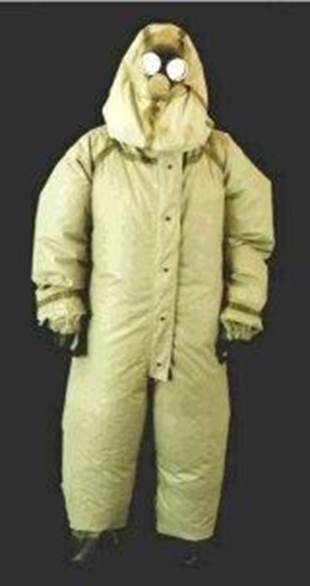

1.2.7. Радиационно-защитный комплект одежды (РЗК)

Комплект предназначен для защиты от внешнего облучения бета и частично гамма излучениями, повышенных температур, тепловых потоков, проникновения (инкорпорации) радиоактивных газов и аэрозолей через дыхательные пути и пищеварительный тракт, а также радиоактивного загрязнения кожи слизистых оболочек.

Позволяет исключить субтотальный радиационный ожёг и понизить воздействие проникающих излучений на органы и ткани с учётом их различной чувствительности к возникновению детерминированных и стохастических эффектов облучения, увеличивая тем самым вероятность сохранения жизни при неконтролируемых переоблучениях, а также увеличивая продолжительность времени пребывания в зоне контролируемого облучения. Диапазон температуры эксплуатации от -40 С до +150 С.

Предусмотрена возможность дозиметрического контроля в подкостюмном пространстве индивидуальным гамма-дозиметром.

Комплект состоит из: изолирующий скафандр с капюшоном, иллюминатором, отсеком для размещения дыхательного аппарата, перчатками и сапогами; комбинезон теплорадиационно-защитный; радиационно-защитные полукомбинезон, пелерина, трусы, гигиеническое белье и стельки в сапоги.

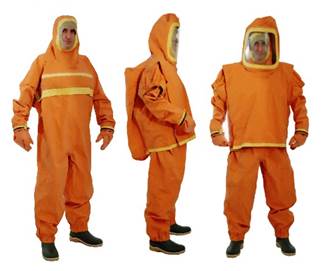

1.2.8. Костюм изолирующий "Стрелец"

Костюм изолирующий "Стрелец" обеспечивает защиту бойцов газоспасательных формирований при выполнении аварийно-спасательных и профилактических работ в условиях воздействия сильнодействующих ядовитых веществ: высококонцентрированных газообразных хлора и аммиака, концентрированных минеральных кислот (азотной, серной, соляной, фосфорной) и щелочей.

Костюм Стрелец используется в комплекте с дыхательными аппаратами изолирующего типа. Изолирующий костюм Стрелец - изделие многократного использования. может использоваться во всех климатических зонах в любое время года на открытых площадках и внутри помещений при температуре от минус 50 до плюс 40 °С, в том числе при условиях воздействия атмосферных осадков. Время непрерывной работы в костюме «Стрелец КИО», «Стрелец АУО» ограничивается продолжительностью работы дыхательного аппарата.

Костюм состоит из комбинезона, жилета, рукавиц, сапог. Комбинезон герметичный, резиновый, с притачным капюшоном с обтюратором, с приклеенными химически стойкими чулками (или с приклеенными сапогами). Защитный жилет с чехлом для дыхательного аппарата, с притачным капюшоном (в лицевой части панорамное стекло). Рукавицы трехпалые, с жесткими кольцами. Для изготовления костюмов изолирующих используется специальная ткань 8-211Т, однослойная прорезиненная на основе капрона, а также полукапрона с двухсторонней обкладкой резиновой смесью, стойкой к воздействию агрессивных сред.

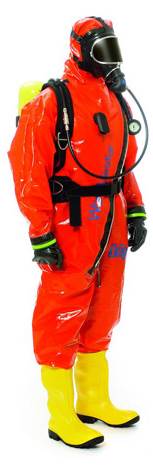

1.2.9. Защитный костюм Dräger WorkMaster PF

Цельные химические защитные костюмы серии WorkMaster, с дыхательным аппаратом, который носится поверх защитного костюма, полнолицевой маской и шлемом, защищают от твердых, жидких и даже газообразных опасных веществ.

WorkMaster PF сделан из материала витон-бутила, обеспечивающего всестороннюю защиту от химических веществ. Благодаря прилегающему покрою костюмы идеальны для областей применения, где требуется высокая гибкость и маневренность, например, для работы в узких пространствах.

Система вентиляции может быть встроена в защитный костюм, чтобы охлаждать тело и уменьшать влажность, что значительно повышает комфорт ношения. Кроме того, костюм можно подсоединить к внешнему источнику сжатого воздуха (линии сжатого воздуха), что может увеличить время работы и время для дезактивации. Защитные перчатки и защитные сапоги герметично соединены с костюмом. Перчатки можно легко заменить без применения инструментов.

Имеется четыре различных размера костюма (М, L, XL, XXL), защитные сапоги размеров от 43 до 50, перчатки размеров 9, 10 и 11.

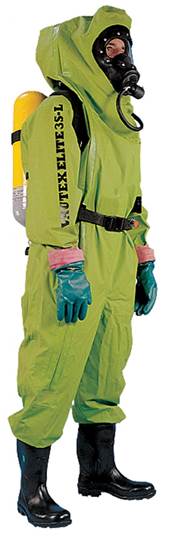

1.2.10. Защитный костюм MSA Vautex Elite 3S-L

Костюм обеспечивает защиту от твёрдых, жидких и газообразных опасных веществ. Повышенная устойчивость против направленного высокотемпературного пламени. Высокая механическая прочность. Повышенная устойчивость к направленному пламени. Отличается высокой устойчивостью к низким температурам (-60 °С).

Костюм сшит из комбинированных материалов. Наружный материал: ткань с плёночным ламинатом, покрытым эластомером. Внутренний материал: покрытая бутилом несущая ткань.

Подача воздуха осуществляется от носимого поверх костюма дыхательного аппарата на сжатом воздухе. Двойная система с автоматическим переключающим клапаном. Встроенный в костюм автоматический переключающий клапан позволяет переключать подачу воздуха между дыхательным аппаратом на сжатом воздухе и шланговой системой. Шланговая система сжатого воздуха, вследствие неограниченного запаса воздуха, позволяет осуществлять внутреннюю вентиляцию костюма. Если давление в шланговой системе подачи воздуха опускается ниже определенного уровня, происходит автоматическое переключение на дыхательный аппарат на сжатом воздухе. При этом отключается внутренняя вентиляция костюма и подается звуковой сигнал.

Имеет головную часть со встроенной сменной полнолицевой маской. Костюм имеет систему двойных перчаток и сменную обувь, облегчающую использование костюма.

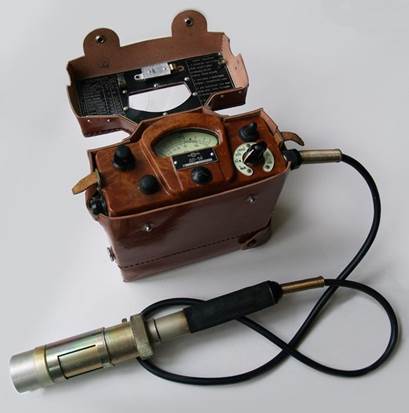

2. Приборы химической и радиационной разведки

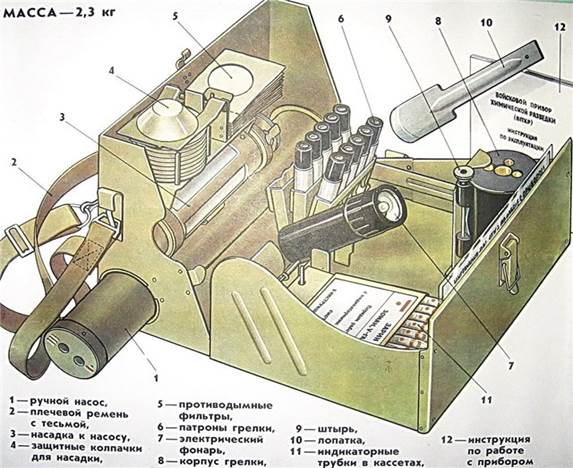

2.1. Войсковой прибор химической разведки (ВПХР)

Войсковой прибор химической разведки (ВПХР) предназначен для определения в воздухе, на местности, вооружении и военной технике зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты, хлорциана, аммиака, а также паров VX и BZ в воздухе.

Принцип работы прибора ВПХР заключается в следующем:
При просасывании ручным поршневым насосом зараженного воздуха через индикаторные трубки в них происходит изменение окраски наполнителя под действием ОВ. По изменению окраски наполнителя и её интенсивности или времени перехода окраски судят о наличии ОВ и его примерной концентрации. Определение ОВ в воздухе производится в такой последовательности: определяется наличие паров ФОВ в малоопасных концентрациях, ОВ типа фосгена, дифосгена, синильной кислоты, хлорциана и в последнюю очередь определяется наличие иприта.

В состав прибора входят:

Ручной насос — поршневой, применяется для прокачивания исследуемого воздуха через Индикатор трубки. При 50 качаниях насоса в мин. через индикаторную трубку проходят 1,8 — 2 литра воздуха. Насос состоит из головки, цилиндра, штока, рукоятки штока. Насос помещается в металлической трубе, вмонтированной в корпус прибора. В головке насоса размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце головки имеются два глухих отверстия для обламывания концов трубок. Кроме того, в головке размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапанным устройством предусмотрены резиновые прокладки. В цилиндр насоса впрессовано направляющее кольцо с 4-мя отверстиями для выхода при обратном входе насоса. На шток насоса надета резиновая манжета, закрепляемая втулкой.

В рукоятке штока размещены: ампуловскрыватель служит для разбивания ампул, имеющихся в индикаторных трубках. Сердечник фиксирует ампуловскрывателя, три зелёные полоски индикаторной трубки с тремя зелёными кольцами, красная полоса с точкой индикаторной трубки с одним красным кольцом и точкой.

Насадка к насосу предназначена для работы с насосом в дыму при определении ОВ в почве, технике, одежде и других предметах.

Защитные колпачки для предохранения внутренней поверхности воронки насадки от заражения ОВ, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха.

Противодымные фильтры — состоят из одного слоя фильтрующего материала и нескольких слоёв капроновой ткани. Фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также для определения ОВ из почвы или сыпучих материалов. При длительном хранении приборов фильтры находятся в чехле из полиэтиленовой пленки. При эксплуатации чехол снимают.

Электрофонарь — применяется для наблюдения в ночное время за изменением окраски индикаторных трубок. Состоит из корпуса, головки и питательного элемента. Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается.

Грелка — служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от — 40 до +50 °С). Грелка состоит из корпуса и патронов. Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две бобышки, в отверстия которых помещён штырь, фиксированный пружиной. Патрон грелки состоит из металлической гильзы, ампулы с раствором и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтровальной бумаги. И такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней поверхностью пластмассового колпачка вложены тампон из гигроскопической ваты и металлическая сетка. Пластмассовый колпачок имеет центральное отверстие, закрытое у неиспользованных патронов плёнкой. В это отверстие вводится штырь для разбивания ампулы с раствором в момент использования патрона. В комплект прибора входят 10 патронов (кассета рассчитана на 15 патронов, поэтому прибор может комплектоваться 15-ю патронами грелки), расположенных в специальной кассете. В зависимости от температуры окружающей среды в течение первых 3 мин. с момента разбивания ампулы патрона температура в грелке достигает +35 — 85 °С и по истечении 7 мин. должна быть не ниже +20 °С, при — 20 °С достигает +85 °C и по истечении 7 мин. должна быть не ниже +30 °С, температура в грелке до +15 °С сохраняется в течение 15-20 мин.

Индикаторные трубки предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. На верхней части индикаторной трубки нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена:

ИТ—44 (красное кольцо и красная точка) — для определения фосфорорганических ОВ (ФОВ) — зарина, зомана, V-газов;

ИТ—45 (три зелёных кольца) — для определения фосгена, дифосгена, синильной кислоты, хлорциана;

ИТ—36 (одно жёлтое кольцо) — для определения иприта. Десять индикаторных трубок (ИТ) с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.

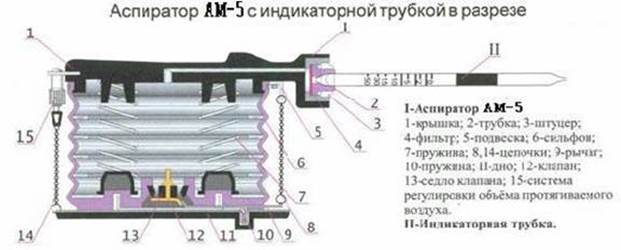

2.2. Аспиратор сильфонный АМ-5М

Аспиратор сильфонный "АМ-5" ("АМ-5М") предназначен для прокачивания через индикаторные трубки исследуемой газовой смеси при экспресс определении содержания вредных веществ в воздухе рабочей зоны, в промышленных выбросах, при химических и экологических авариях.

Аспиратор "АМ-5" представляет собой сильфонный насос ручного действия, работающий на всасывание воздуха за счет предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины.

Технические характеристики :

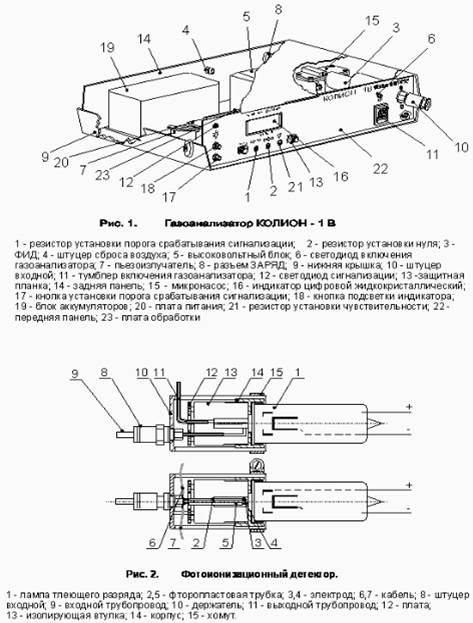

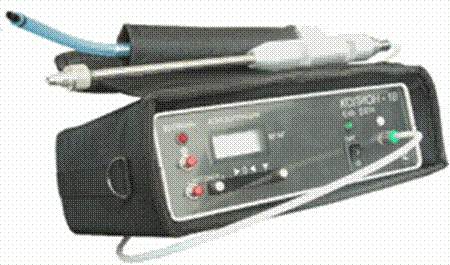

2.3. Переносной фотоионизационный газоанализатор «Колион-1В»

Колион-1В газоанализатор градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Для определения концентраций других веществ используются коэффициенты пересчета, приведенные в Руководстве по эксплуатации.

Анализируемый воздух непрерывно прокачивается через фотоионизационный детектор (ФИД), установленный в газоанализаторе с помощью встроенного микро-компрессора. Значения концентрации в мг/м3 представляется в цифровом виде на жидкокристаллическом индикаторе.

Для работы в условиях пониженной освещенности предусмотрена подсветка индикатора. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, металлический наконечник, а также удлинитель пробоотборника, длина которого может достигать 10 м. Прибор оснащен сигнальным устройством, которое формирует звуковой и световой сигнал, когда измеряемая концентрация превышает установленный уровень.

Определяемые соединения:

- пары углеводородов нефти, бензин;

- органические растворители (сольвент, Уайт-спирит, ацетон и пр.);
- ароматические и непредельные углеводороды;
- хлоралкены;
- этанол и др. спирты;
- альдегиды и кетоны;
- сложные эфиры;
- этиленоксид;
- аммиак;
- сероводород.

Технические характеристики:

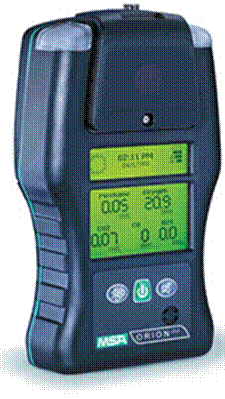

2.4. Портативный газоанализатор ORION

Газоанализатор ORION очень прост в эксплуатации. Высококонтрастный дисплей одновременно отображает информацию о всех измеряемых газах. Второй дисплей информирует об уровня заряда батареек, а также индицирует сигнал тревоги в заранее выбранном режиме. Два очень ярких больших светодиода видны в угловом диапазоне 320о. Регулируемый частотный звуковой сигнал.

Интуитивная калибровка, осуществляемая нажатием одной кнопки. Прибор также обладает опцией регистрации данных, что помогает проследить степень воздействия токсичных веществ на рабочего и вести точный учет показателей калибровки. Имеет до четырех датчиков:

- горючие газы (0-100% НПВ). Так же может показывать и объемные проценты;

- кислород (O₂₎ (0-25%);

- сероводород ( H ₂ S ) (0-100 ррм);

- угарный газ ( C ₂ ) (монооксид углерода) (0-1000 ррм) и другие соединения.

Технические характеристики:

2.5. Дозиметр ДП-5А/Б/В

Измерители мощности дозы ДП-5А (Б) и ДП-5В предназначены для измерения уровней радиации на местности и радиоактивной зараженности различных предметов по гамма-излучению. Мощность гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях соответствующий счетчик прибора. Кроме того, имеется возможность обнаружения бета излучения.

Принцип действия. При воздействии радиоактивных излучений на газоразрядный счетчик в цепи появляются кратковременные импульсы электротока, количество которых пропорционально мощности дозы. Эти импульсы преобразуются в постоянный ток, измеряемый микроамперметром, отградуированным в мР/ч.

Прибор состоит из измерительного пульта; зонда в ДП-5А (Б) или блока детектирования в ДП-5В, соединенных с пультами гибкими кабелями; контрольного источника бета излучений для проверки работоспособности приборов.

Измерительный пульт состоит из панели и кожуха. На панели измерительного пульта размещены: микроамперметр с двумя измерительными шкалами; переключатель поддиапазонов; ручка «Режим» 6 (потенциометр регулировки режима); кнопка сброса показаний («Сброс»); тумблер подсветки шкалы; винт установки нуля; гнездо включения телефона. Внизу кожуха имеется отсек для размещения источников питания. Воспринимающими устройствами приборов являются газоразрядные счетчики/

Телефон состоит из двух малогабаритных телефонов типа ТГ-7М и оголовья из мягкого материала. Он подключается к измерительному пульту и фиксирует наличие радиоактивных излучений: чем выше мощность излучений, тем чаще звуковые щелчки.

Из запасных частей в комплект прибора входят чехлы для зонда, колпачки, лампочки накаливания, отвертка, винты.

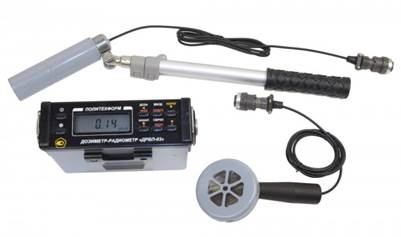

2.6. Дозиметр-радиометр ДРБП-03

Дозиметр-радиометр ДРБП-03 применяется при проведении радиационных обследований. Прибор представляет собой компактный легкий металлический корпус, обладающий звуковой сигнализацией скорости счета на головные телефоны, плавной установкой порогов во всем диапазоне измерений, выносной штангой. ДРБП-03 имеет высокую надежность, удобен и прост в эксплуатации. Используется при измерении мощности амбиентного эквивалента дозы Н*(10) гамма-излучения, амбиентного эквивалента дозы Н*(10) гамма-излучения (дозы оператора), плотности потока альфа-частиц и бета-частиц.

Дозиметр-радиометр ДРБП-03 конструктивно выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и набора выносных блоков детектирования.

Режимы работы:

- Поиск – для ускоренной оценки радиационной обстановки с уменьшением времени измерения до 4 сек.;

- Эконом – для уменьшения тока потребления;

-С вычислением среднего значения и среднеквадратичного отклонения измеряемой величины;

- С вычитанием фоновых значений.

Комплект поставки:

- Пульт, блок детектирования БДБА-02 (с крышкой-фильтром и рабочей крышкой), блок детектирования БДГ-01, головной телефон, аккумулятор, зарядное устройство, штанга, паспорт, Футляр.

Технические характеристики:

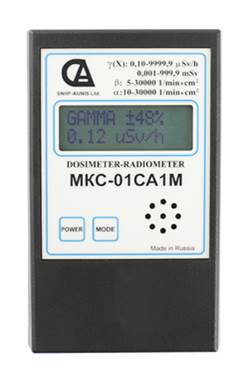

2.7. Дозиметр-радиометр МКС-01СА1М

МКС-01СА1М - «карманный» профессиональный дозиметр-радиометр с ежесекундным непрерывным уточнением результата измерения и индикацией текущей статистической погрешности, а также, с расширенным речевым и звуковым сопровождением результатов измерений, предназначенный для:

-измерения мощности амбиентного эквивалента дозы гамма- (рентгеновского) излучения;

-измерения амбиентного эквивалента дозы гамма- (рентгеновского) излучения;

-измерения плотности потока бета- частиц от загрязненных поверхностей;

-оценки плотности потока альфа- частиц;

-поиска источников ионизирующего излучения, контроля радиоактивного загрязнения денежных знаков и оперативной оценки радиационной обстановки.

Отличительные особенности:

- удобство в эксплуатации благодаря карманному размеру, оптимальному алгоритму определения радиационного фона, наличию легко читаемого большого двух строчного алфавитно-цифрового жидкокристаллического дисплея с подсветкой и лёгкости управления с помощью всего двух псевдосенсорных кнопок;

- циклическое (с периодом 1 минута) или в любой момент времени (по желанию пользователя) речевое озвучивание и голосовая оценка результатов измерения мощности дозы гамма- излучения:

«НОРМАЛЬНО» - при мощности дозы до 0,6 мкЗв/час;

«ВНИМАНИЕ» - от 0,6 до1,2 мкЗв/час;

«ОПАСНО» - более 1,2 мкЗв/час;

- звуковая и визуальная сигнализация интенсивности излучения (звуковая -«щелчки» включается по желанию пользователя);

- одновременная индикация на дисплее результата измерения (мощности дозы гамма- излучения или плотности потока бета- и альфа частиц) и его текущей статистической погрешности в доверительном интервале 0,95;

быстрая автоматическая смена показаний прибора при изменении интенсивности излучения более чем на двойное среднеквадратическое отклонение результата измерения (2σ);

- широкий диапазон измерения мощности дозы (от 0,1мкЗв/час до 10 мЗв/час) и дозы ;

- компенсация собственного фона детектора;

- регулировка длительности подсветки дисплея (0с, 15с, 30с или 1мин);

- расширенный температурный диапазон работы (от минус 20 до +50 oС) ;

- тональная звуковая сигнализация при превышении установленного пользователем порога мощности дозы или плотности потока бета-частиц;

- речевая сигнализация при превышении верхнего предела диапазона измерения дозы, мощности дозы, плотности потока бета- и альфа- частиц: «Результат выше предела измерения»;

- запоминание накопленной дозы при смене (отсутствии) элементов питания на длительный срок (более 5 лет);

- длительное время непрерывной работы (более 400 час) от одного комплекта элементов питания;

- речевая («Замените элементы питания») и визуальная (символ «батарейка» на дисплее) сигнализация разряда элементов питания.

3. Хранение и сбережение средств индивидуальной защиты

Исправность СИЗ и сохранение их защитных свойств в значительной степени зависят от правильного их хранения и сбережения. До поступления в пользование СИЗ обычно хранятся на складах. Они содержатся при определенных температуре и влажности воздуха, поддерживаемых в помещениях, защищенных от воздействия прямых солнечных лучей. Такие условия обеспечивают длительную сохранность защитных свойств средств защиты, постоянную пригодность их к использованию.

Фильтрующий противогаз необходимо хранить в собранном виде в сумке, подвешенным на лямке или поставленным на полке дном вниз. При длительном хранении противогаза отверстие в дне ФПК должно быть закрыто резиновой пробкой. Хранить противогаз надо в сухом помещении на расстоянии не менее 3 м. От отопительных устройств и приборов. Сырость может привести к коррозии металлических деталей противогаза и к снижению поглотительной способности ФПК. Под влиянием высокой температуры возможно чрезмерное высыхание шихты.

Противогаз, вымокший по каким либо причинам необходимо обтереть и просушить на воздухе. В холодное время при внесении противогаза в теплое помещение необходимо протереть детали после отпотевания. Укладывать противогаз необходимо только в хорошо высушенную сумку. Нельзя допускать попадания в ФПК противогаза воды.

Противогаз необходимо предохранять от ударов и других механических воздействий, во избежание повреждения ФПК, маски, разбития очкового узла т.д. Особо бережно следует относиться к клапанам, без необходимости не вынимать их из клапанной коробки, если клапаны засорились или слиплись осторожно продуть их. При загрязнении шлем-маски необходимо промыть её водой с мылом, предварительно отсоединив ФПК, после чего протереть сухой чистой тряпкой и просушить. Особое внимание обратить на удаление влаги из клапанной коробки.

Коробку с НП следует постоянно хранить закрытой. Место соединения корпуса и крышки коробки после каждого вскрытия обматывают изолентой.

Нельзя хранить в сумке для противогаза какие либо посторонние предметы.

Респиратор постоянно должен храниться в полиэтиленовом мешочке, специально предназначенном для его хранения; мешочек должен быть закрыт с помощью кольца. В остальном правила хранения аналогичны правилам хранения противогаза.

СИЗК при хранении необходимо предохранять от высыхания и сырости, дабы они не становились ломкими и не загнивали. Хранить СИЗК надо в сухих, хорошо проветриваемых помещениях, не ближе 1 м от отопительных устройств.

Не допускается совместное хранение СИЗК с горючими и легковоспламеняющимися материалами, а также кислотами, щелочами и другими агрессивными веществами.

Не рекомендуется хранить СИЗК в развешенном или разложенном виде; их лучше хранить аккуратно сложенными и вложенными в мешочки предназначенными для хранения. Защитные плащи можно недлительное время хранить развешанными на вешалках.
