Лекция Точность деталей.
Точность деталей - это совокупное понятие, подразделяющееся по следующим признакам: точность размеров элементов; точность формы поверхностей элементов (макрогеометрии поверхностей); точность по шероховатости поверхности (микрогеометрии); точность взаимного расположения элементов (поверхностей) на детали.
Элементы деталей характеризуются размерами и их взаимным расположением, которые в свою очередь имеют допустимые отклонения от номинального значения, называемые допусками. Ограничение размеров поверхностей допусками обеспечивает
допусками обеспечивает возможность получение соединений деталей, которые могут быть подвижными или неподвижными.
Чтобы изделие считалось годным, т.е. отвечало своему целевому назначению, его действительный размер должен быть выдержан между двумя теоретически допустимыми предельными значениями, разность которых образует допуск. Наибольший предельный размер - это больший из двух предельных размеров, наименьший -это меньший из двух предельных размеров.
Для удобства на чертеже указывают номинальный размер детали и каждый из двух предельных размеров определяемых по отклонению от этого номинального размера (рис.4.5). Абсолютную величину и знак отклонения получают вычитанием номинального размера из соответствующего предельного размера.

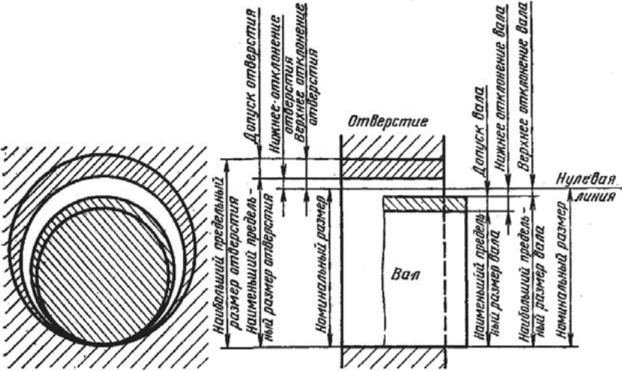

Рис. 4.5. Формирование отклонений для вала и отверстия относительно нулевой линии номинального размера.
Отклонение - это алгебраическая разность между размером (действительным, предельным и т.д.) и соответствующим номинальным размером. Действительное отклонение - это алгебраическая разность между действительным и номинальным размерами.
Предельное отклонение - это алгебраическая разность между предельным и номинальным размерами. Предельные отклонения подразделяют на верхнее и нижнее.
Верхнее отклонение - это алгебраическая разность между наибольшим предельным и номинальным размерами, которое для отверстия обозначают- ES, а для вала - es.
ES=Dmax- D и es=dmax-d (рис.4.5)
Нижнее отклонение- это алгебраическая разность между наименьшим предельным и номинальным размерами, которое для отверстия обозначают- EI, а для вала - ei.
EI=Dmjn- D и ei=dmm — d (рис.4.5)
Верхнее и нижнее отклонения приводятся в справочных таблицах и измеряются в микрометрах (мкм), а на чертежах указываются в миллиметрах (мм).
Допуск - это разность между наибольшим и наименьшим предельными размерами или абсолютная величина алгебраической разности между верхним и нижним отклонениями:
допуск размера отверстия
допуск размера вала - Т(/ =dmax - dmm или Тj=es - ei.
Нулевая линия - это линия, соответствующая номинальному размеру, от которой откладываются отклонения размеров при графическом изображении допусков и посадок. При горизонтальном расположении нулевой линии положительные отклонения откладываются вверх от нее, а отрицательные - вниз.
Поле допуска - это поле, ограниченное верхним и нижним отклонениями. Поле допуска определяется величиной допуска и его положением относительно номинального размера. При графическом изображении поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии.
Основное отклонение - одно из двух отклонений (верхнее или нижнее), ближайшее к нулевой линии, используемое для определения положения поля допуска относительно нулевой линии.
TD=Dmax- Dmin или TD=ES - EI;

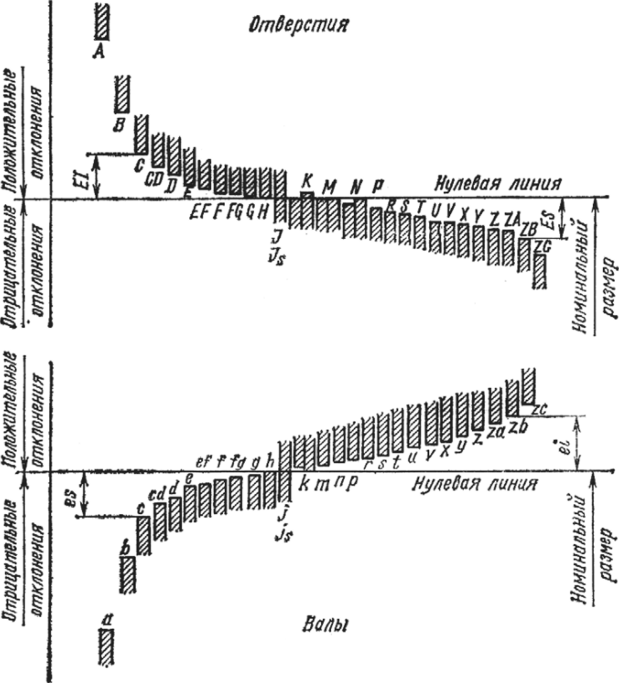

Рис. 4.6. Расположение полей допусков относительно нулевой линии.
Нижнее отклонение EI для отверстий от А до Н или верхнее отклонение ES для отверстий от J до ZC.
Верхнее отклонение es для валов от а до h и нижнее отклонение ei для валов от j до z с.(рис.4.6.)
Основное отверстие -это отверстие, нижнее отклонение которого равно нулю и обозначают - Н. Основной вал - это вал, верхнее отклонение которого равно нулю и обозначают - h.
Посадка - характер соединения деталей, определяемый величиной получающихся в нем зазоров или натягов. В зависимости от взаимного расположения полей допусков отверстия и вала посадки бывают с зазором, натягом и переходные (рис.4.7).
Зазор - разность размеров отверстия и вала, если размер отверстия больше размера вала.
Натяг - разность размеров вала и отверстия до сборки, если размер вала больше размера отверстия.
Номинальным размером посадки называется номинальный размер, общий для отверстия и вала, составляющих соединение.
Посадка с зазором - посадка, при которой обеспечивается зазор в соединении (поле допуска отверстия расположено над полем допуска вала) (рис.4.7,а). К посадкам с зазором относятся также посадки, в которых нижняя граница поля допуска отверстия совпадает с верхней границей поля допуска вала. Поскольку идеально точное изготовление деталей невозможно, то невозможно получить в соединении один и тот же по величине зазор. В связи с этим назначаются два предельных значения - наименьший и наибольший зазоры, между которыми должен находиться зазор в соединении по выбранной посадке. Для образования посадок с зазорами используют поля допусков a-h (А-Н).

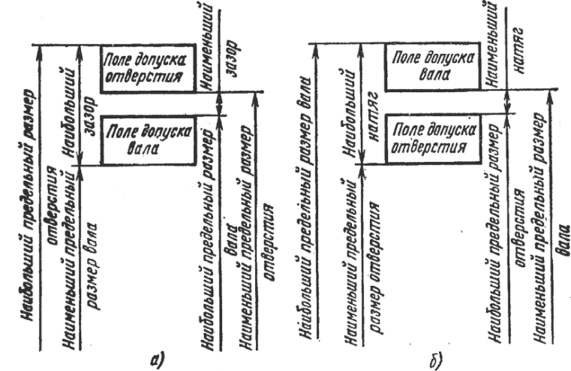

Рис. 4.7. Типы посадок:
а - с зазором, б - с натягом, в - переходная
Посадка с натягом - это посадка, при которой обеспечивается натяг в соединении. Поле допуска отверстия расположено под полем допуска вала (рис.4.7,б). Для образования таких посадок используют поля допусков p-zc (P-ZC).
Переходная посадка - это посадка, при которой возможно получение как зазора, так и натяга. Если после назначения допусков на обработку вала и отверстия оказывается, что их поля допусков перекрываются частично или полностью, то такие соединения относят к переходным посадкам. Для образования переходных посадок обычно применяют поля допусков j - п (J - N).
Наибольший зазор - разность между наибольшим предельным размером отверстия и наименьшим предельным размером вала (Smax=Dmax-?/mjn) или алгебраическая разность между верхним отклонением отверстия и нижним отклонением вала (Smax=ES-e7) (рис.4.7,я, в).
Наименьший зазор - разность между наименьшим предельным размером отверстия и наибольшим предельным размером вала (Smin=Dmin-6max) или алгебраическая разность между нижним отклонением отверстия и верхним отклонением вала (Smjn=EI-ex) (рис.4.7,а).
Допуск зазора (посадки) - разность между наибольшим и наименьшим зазорами (TS^n^-Sm^) или сумма допусков отверстия и вала (TS=TD+T
Наибольший натяг - разность между наибольшим предельным размером вала и наименьшим предельным размером отверстия (Nmax=fi?max-Dmjn) или алгебраическая разность между верхним отклонением вала и нижним отклонением отверстия (Nmax=(?5-EI) (рис.4.7, б, в).
Наименьший натяг - разность между наименьшим предельным размером вала и наибольшим предельным размером отверстия (Nmjn=c/mjn-Dmax) или алгебраическая разность между нижним отклонением вала и верхним отклонением отверстия (Nmin=e/-ES) (рис.4.7,б).
Допуск натяга (посадки)-разность между наибольшим и наименьшим натягами (TN=Nmax-Nmin) или сумма допусков вала и отверстия (TN=T<7 + TD).
Контрольные вопросы:
1. Линейный размер - это:
2. Отклонения от номинального размера называются:
3. Предельный размер – это:
4. Предельные отклонения бывают:
5. Чем допуск меньше, тем деталь изготовить:
6. Горизонтальную линию, соответствующую номинальному размеру, от которой откладывают отклонения называют:
7. Условие годности действительного размера – это:
8. Если действительный размер больше наибольшего предельного размера:
9. Если действительный размер оказался меньше наименьшего предельного размера, для внутреннего элемента детали, то:
10. Если действительный размер оказался больше наибольшего предельного размера, для наружного элемента детали, то:
11. Чему равно верхнее отклонение: 50-0,39 ?
12. Конструктивно необходимые поверхности, не предназначенные для соединения с поверхностями других деталей, называются:
13. Разность действительного размера отверстия и вала, если размер отверстия больше размера вала, называется:
14. ЕСДП – это:
15. Как обозначается единица допуска?
16. Совокупность допусков, соответствующих одинаковой степени прочности для всех номинальных размеров, называется:
17. Для грубых соединений используются квалитеты:
18. Система ОСТ – это:
19. Идеальная поверхность, номинальная форма которой задана чертежом, называется:
20. Отклонение реального профиля от номинального – это:
21. Поверхность, имеющая форму номинальной поверхности и соприкасающаяся с реальной поверхностью, называется:
22. Каких требований к форме поверхности не бывает:
23. Основой для определения шероховатости поверхности является:
24. Линия заданной геометрической формы, проведенная относительно профиля и служащая для оценки геометрических параметров, называется:
25. Предел, ограничивающий допустимое отклонение расположения поверхности, называют:
26. Допуск расположения, числовое значение которого зависит от действительного размера нормируемого элемента, называется:
27. Каких средств измерений не бывает?
а) инженерные средства измерений
б) рабочие средства измерений
в) метрологические средства измерений
