Рисунок 2 - Схема укрытия, отвода и очистки газов от машин огневой зачистки (МОЗ)
1-машина огневой зачистки; 2-укрытие; 3-газоотводящий тракт; 4-канал для гидросмыва; 5-труба Вентури; 6-каплеуловитель; 7-дымосос; 8-дымовая труба; 9-электрофильтр
Для очистки газов машин огневой зачистки применяются скрубберы Вентури,электрофильтры. Схема очистки со скрубберами Вентури показана на рисунке 2,б. Если на
предприятии имеется возможность разместить электрофильтры, предпочитают их установку, так как малые эксплуатационные расходы и отсутствие водопотребления дают меньшие приведенные затраты по сравнению с мокрыми газоочистками. Схема очистки газа от пыли с электрофильтром представлена на рисунке 2,в.
Для удаления окалины с поверхности горячекатаных изделий на большинстве заводов применяют травление в серной или соляной кислоте, которое можно осуществлять периодически и непрерывно.
При травлении металлов в кислотах в атмосферу выделяется большое количество вредных газов и паров: оксиды азота (до 400 кг/м3), фтористый водород (до 100 мг/м3), пары серной кислоты (до 200 мг/м3), соли металлов.
Периодическое травление применяют в трубном производстве и при подготовке листов к нанесению защитных покрытий (например, оцинкование). На рисунке 3, а изображен агрегат карусельного типа, для обслуживания которого практически не требуется сменный персонал.

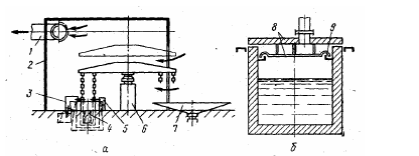

Рисунок 3- Борьба с выбросами паров в травильных отделениях
1-вытяжной воздуховод; 2-ограждение травильных ванн; 3-бортовой отсос; 4-корзина с листами; 5-передув паров; 6-подъемно-поворотный механизм; 7-платформа для подачи и приема корзин с листами; 8-двойная крышка; 9-гидравлические затворы у бортов
В агрегатах непрерывного травления полоса проходит четыре травильные ванны, со щелочным раствором и водой, осушку горячим воздухом, после чего сматывается в рулоны.
Для уменьшения выделений паров кислот из ванн ванны снабжают двойными крышками и
гидравлическими затворами у бортов (рисунок 3,б). Также сокращению испарений способствуют пенообразующие добавки. Применение пенообразователей из расчета 1 кг/м3 раствора снижает испарения в 300-400 раз.
Для обезвреживания выбросов травильных агрегатов применяется газоочистные системы, где могут использоваться пенные аппараты (рисунок 4, а), полые скрубберы (рисунок 4, б), низконапорные скрубберы Вентури (рисунок 4, в) и фильтры из винипластовых сеток (рисунок 58, г).
