Для очистки конвертерного газа от пыли применяют скрубберы Вентури, электрофильтры и тканевые фильтры.
На рисунках 1, 2 приведены схемы очистки конвертерного газа в скрубберах Вентури в установках с полным дожиганием оксида углерода.

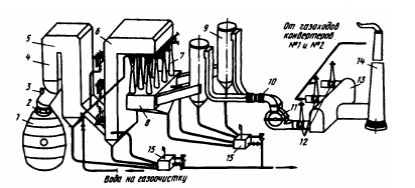

Рисунок 1 - Схема отвода и очистки конвертерного газа с дожиганием оксида углерода
1-конвертер; 2-кессон; 3-отверстие для фурмы; 4-подъемный газоход с радиационными поверхностями котла-утилизатора; 5-опускной газоход с конвективными поверхностями и
экономайзером; 6-скруббер; 7-блок труб Вентури; 8-инерционный каплеотделитель; 9-центробежные скрубберы; 10-дроссельный клапан; 11-дымосос; 12-задвижка; 13-боров; 14-дымовая труба; 15-гидрозатвор
По этим схемам конвертерные газы подвергаются очистке в котле-утилизаторе, встроенном в подъемно-опускной газоход, и в скруббере прямоугольного сечения, откуда их затем направляют в блок из восьми установленных на инерционный каплеотделитель труб Вентури с круглым сечением горловины. Окончательная очистка газа производится в двух параллельно расположенных центробежных скрубберах. В этом случае обеспечивается очистка газа до конечного пылесодержания около 70 мг/м3.
Применение электрофильтров в установках без дожигания оксида углерода невозможно, так как эти фильтры взрывоопасны из-за возникновения искр при электрических пробоях. Тканевые же фильтры недостаточно газоплотны и к тому же громоздки, поэтому для очистки газов используются скрубберы Вентури.
Сокращение размеров газоотводящего тракта значительно облегчает компоновку и эксплуатацию оборудования в конвертерном цехе. С другой стороны, при работе без дожигания окиси углерода увеличивается возможность образования в газоотводящем тракте взрывоопасных смесей кислорода и окиси углерода. Однако опыт сооружения таких установок показал, что при соблюдении всех правил технической эксплуатации их работа вполне надежна и безопасна. Взрывобезопасность работы газового тракта обеспечивается тем, что в начале и после окончания кислородной продувки на границе раздела кислорода и окиси углерода автоматически образуется «тампон» из нейтрального газа (СО2 + N2), надежно отделяющий одну среду от другой и не позволяющий им смешиваться.
