Тема: Создание логической модели данных средствами ERwin.
ПЛАН ЗАНЯТИЯ
Дисциплина: МДК 03.02 Инструментальные средства разработки ПО
Преподаватель: Машарова Р.В.
Курс: 4
Группа: 1 ПКС-19
Специальность: Программирование в компьютерных системах
Дата: 17.03.2023
Время проведения: 11.50-13.20, 3 пара
Тема: Создание логической модели данных средствами ERwin
Цель занятия:
Дидактическая: познакомиться с созданием логической модели данных средствами ERwin
Развивающая: развивать логическое и критическое мышление, умение обобщать и синтезировать знания
Вид занятия лекция
Литература:
1. Буч Г, Рамбо Джеймс, Джекобсон Айвар. Язык UML. Руководство пользователя. – М.: ДМК Пресс; СПб.: Питер, 2004
2. Гагарина Л. Г., Кокорева Е. В., Виснадул Б. Д. Г12 Технология разработки программного обеспечения: учебное пособие / под ред. Л. Г Гагариной. — М.: ИД «ФОРУМ»: ИНФРА-М, 2008
3. Жоголев Е.А., Технология программирования. М.: Научный мир, 2004
4. Крылов Е.В., Острейковский В.А., Типикин Н.Г. Техника разработки программ. Книга 2. Технология, надежность и качество программного обеспечения — М.: Высшая школа. – 2009
5. Крылова Г.Д. Основы стандартизации, сертификации, метрологии. – М.: ЮНИТИ-ДАНА, 2003
6. Лифиц И.М. Основы стандартизации, метрологии, сертификации. – М.: Юрайт, 2003
7. Маклаков С.В.. BPwin, ERwin – CASE-средства разработки информационных систем. – М., «ДИАЛОГ-МИФИ», 2010
8. Немилостива Н.И. Стандартизация, сертификация и метрология. – Владивосток: Изд-во ВГУЭС, 2002
9. Павловская Т. А. С/С++. Программирование на языке высокого уровня: Учебник для студентов вузов. - Москва [и др.]: Питер, 2012
10. Сергеев А.Г., Латышев М.В., Терегеря В.В. Метрология. Стандартизация. Сертификация. –М.: Логос, 2003
11. Сьерра К. Бейтс Б. Изучаем java. 2012
12. Файн Я. Программирование на java / Я. Файн. – 3-е изд. – США, 2011
13. Шилдт Герберт Java. Полное руководство. 8-издание / Г.Шилдт. – 8-е изд. –2012
Тема: Создание логической модели данных средствами ERwin.
1. Диаграммы сущность-связь.
2. Создание логической модели.
1. Диаграммы сущность-связь.
Логический уровень - это абстрактный взгляд на данные, на нем данные представляются так, как выглядят в реальном мире, и могут называться так, как они называются в реальном мире.
Объекты модели, представляемые на логическом уровне, называются сущностями и атрибутами. Логическая модель данных может быть построена на основе другой логической модели, например на основе модели процессов. Логическая модель данных является универсальной и никак не связана с конкретной реализацией СУБД.
Различают три уровня логической модели, отличающихся по глубине представления информации о данных:
- диаграмм сущность-связь (Entity Relationship Diagram, ERD);
- модель данных, основанная на ключах (Key Based model, KB);
- полная атрибутная модель (Fully Attributed model, FA).
Диаграммы сущность-связь позволяют использовать наглядные графические обозначения для моделирования сущностей и их взаимосвязей. Различают концептуальные и даталогические БЯ-диаграммы. Концептуальные диаграммы не учитывают особенностей конкретных СУБД. Даталогические диаграммы строятся по концептуальным диаграммам и представляют собой прообраз конкретной базы данных. Сущности, определенные в концептуальной диаграмме, становятся, например, таблицами, атрибуты становятся колонками таблиц (при этом учитываются допустимые для данной СУБД типы данных и наименования столбцов), связи реализуются путем миграции ключевых атрибутов родительских сущностей и создания внешних ключей.

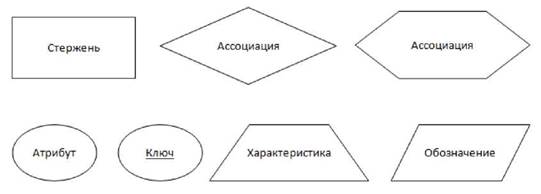

Рис. 1. Элементы расширенного языка БЯ-диаграмм
Диаграмма сущность-связь представляет собой модель данных верхнего уровня. Она включает сущности и взаимосвязи, отражающие основные бизнес-правила предметной области. Такая диаграмма не слишком детализирована, в нее включаются основные сущности и связи между ними, которые удовлетворяют основным требованиям, предъявляемым к ИС.
Диаграмма сущность-связь может включать связи многие-ко-многим и не включать описание ключей. Как правило, ERD используется для презентаций и обсуждения структуры данных с экспертами предметной области.
Модель данных, основанная на ключах, - более подробное представление данных. Она включает описание всех сущностей и первичных ключей и предназначена для представления структуры данных и ключей, которые соответствуют предметной области.
Полная атрибутивная модель - наиболее детальное представление структуры данных: представляет данные в третьей нормальной форме и включает все сущности, атрибуты и связи.
В данных методических указаниях будет рассмотрена модель данных, основанная на ключах.
Основные компоненты диаграммы ERwin – это сущности, атрибуты и связи.
Сущность - любой различимый объект (объект, который мы можем отличить от другого), информацию о котором необходимо хранить в базе данных. Сущностями могут быть люди, места, самолеты, рейсы, вкус, цвет и т.д. Необходимо различать такие понятия, как тип сущности и экземпляр сущности. Понятие тип сущности относится к набору однородных личностей, предметов, событий или идей, выступающих как целое. Экземпляр сущности относится к конкретной вещи в наборе. Например, типом сущности может быть ГОРОД, а экземпляром - Москва, Киев и т. д.
Каждая сущность является множеством подобных индивидуальных объектов, называемых экземплярами. Каждый экземпляр индивидуален и должен отличаться от всех остальных экземпляров. Построение модели данных предполагает определение сущностей и атрибутов, т.е. необходимо определить, какая информация будет храниться в конкретной сущности или атрибуте. Сущность можно определить как объект, событие или концепцию, информация о которой должна сохраняться. Сущности должны иметь наименование с четким смысловым значением, именоваться существительным в единственном числе, не носить «технических» наименований и быть достаточно значимыми для того, чтобы их моделировать. Именование сущности в единственном числе облегчает в дальнейшем чтение модели. Фактически имя сущности дается по имени ее экземпляра.
Сущность на диаграмме изображается прямоугольником. В зависимости от режима представления диаграммы прямоугольник может содержать имя сущности, ее описание, список ее атрибутов и другие сведения (см. рис.2).
