Лекция 4
4. Усилители
…………………………………. Прочитано …………………………………………

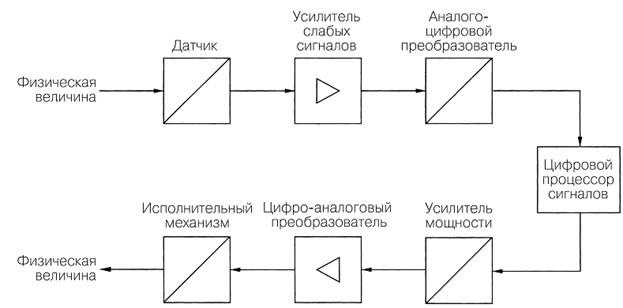

Рис. 4.1. Последовательность устройств для обработки сигнала

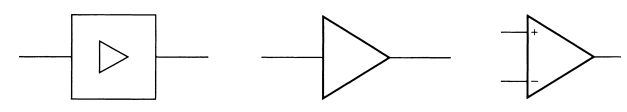

Рис. 4.2. Условные графические обозначения усилителей
Наряду с пассивными фильтрами для частотной селекции сигналов все шире
используются активные фильтры, в состав которых также входят усилители. Строгое разграничение усилителей и фильтров затруднительно, поскольку любой усилитель одновременно фильтрует сигнал из-за ограниченности собственной полосы пропус-
кания, а любой активный фильтр не может обойтись без усиления сигнала.
Частотный диапазон также служит важнейшей характеристикой усилителя.
Нижней граничной частотой fН характеризуются усилители переменного тока, вер-
хней граничной частотой fВ – низкочастотные и высокочастотные усилители, а по
значению ширины полосы пропускания B = fВ – fН их подразделяют на широко- и
узкополосные. От верхней граничной частоты зависит принадлежность устройства
к усилителям звуковой частоты (УЗЧ или УНЧ), видеоусилителям, усилителям
промежуточной частоты (УПЧ) или радиочастотным (УРЧ). Разделение на уси-
лители постоянного или переменного тока определяется непосредственно их схем-
ным решением и связью между цепями по постоянному или переменному напря-
жению, тогда как деление на низко- и высокочастотные устройства неопределенно.
Нередко границей между ними служит частота 1 МГц.
Столь же неоднозначно разбиение на широко- и узкополосные усилители; по-
следние часто характеризуются средней частотой fС = (fВ – fН) / 2 и шириной полосы пропускания B = fВ – fН, которая у узкополосных усилителей обычно составляет 1/10,
так как собираются из типовых транзисторных схем для усиления постоянного напряжения. Подразделение на типы схем в значительной мере обусловлено характером
связи с входом и выходом, а также между отдельными каскадами многокаскадных устройств: в усилителях постоянного тока используется непосредст-
венная связь (по постоянному напряжению или гальваническая), в усилителях переменного тока применяется емкостная связь с помощью конденсаторов связи (по
переменному напряжению), а в узкополосных устройствах избирательная связь осу-
ществляется посредством колебательных LC-контуров, керамических резонаторов

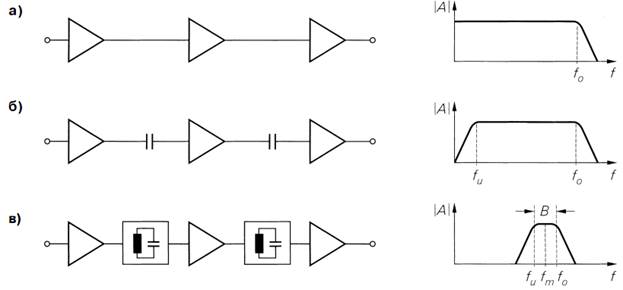

или фильтров на поверхностных акустических волнах. Способ связи названных уси-
лителей и зависимость усиления от частоты вместе с параметрами fН, fВ, fС и B при-
ведены на рис. 4.3.
