Дисциплина «Электробезопасность и охрана труда»

ЛЕКЦИЯ 7

Тема: Общая классификация электрозащитных средств. Изолирующие штанги

Вид занятия: лекция

Форма проведения занятия лекция с использованием электронных ресурсов

Цели занятия:

Дидактическая: ознакомить студентов с классификацией электрозащитных средств, которые применяются в электроустановках и при работе с электрооборудованием; изучение назначение, конструкции и правил применения изолирующих штанг.

Воспитательная: вызвать у интерес у студентов к предмету, воспитать самостоятельность, активность при изучении материала.

Развивающая: научить студентов самостоятельно делать выводы, выражать свои мысли

Литература:

1. Долин П.А. Основы техники безопасности в электроустановках. –М.: Энергоатомиздат,

2. Охрана труда в электроустановках. Под ред. Б.А.Князевского. –М.: Энергоатомиздат,

3. Конституция Донецкой Народной Республики [Электронный ресурс]: офиц. текст. - Режим доступа: http://dnr-online.ru/konctituciya-dnr/.

4. Правила устройства электроустановок. Все действующие разделы ПУЭ-6 и ПУЭ-7. М.: Норматика, 2018 - 462 с.

5. Правила по охране труда при эксплуатации электроустановок (в ред.от 19.02.2016г)

6. Правила технической эксплуатации электроустановок потребителей, из-во ДЕАН, 2018г

ХОД ЗАНЯТИЯ

План занятия:

1. Классификация электрозащитных средств

2. Назначение, конструкция и правила применения изолирующих штанг.

ИЗЛОЖЕНИЕ ЛЕКЦИИ

1. Классификация электрозащитных средств

В процессе эксплуатации электроустановок нередко возни­кают условия, при которых даже самое совершенное конструк­тивное исполнение установок не обеспечивает безопасности ра­ботающего, и поэтому требуется применение специальных средств защиты - приборов, аппаратов, переносных и перево­зимых приспособлений и устройств, служащих для защиты пер­сонала, работающего в электроустановках, от поражения элек­трическим током, электрического поля, продуктов горения, падения с высоты и т. п. Эти средства не являются конструк­тивными частями электроустановок; они дополняют огражде­ния, блокировки, сигнализацию, заземление, зануление и другие стационарные защитные устройства.

Средства защиты, применяемые в электроустановках, могут быть условно разделены на четыре группы: изолирующие, ограждающие, экранирующие и предохранительные. Первые три группы предназначены для защиты персонала от пораже­ния электрическим током и вредного воздействия электриче­ского ПОЛЯ и называются электрозащитными средствами.

Изолирующие электрозащитные средства изолируют челове­ка от токоведущих или заземленных частей, а также от земли. Они делятся на основные и дополнительные.

Основные изолирующие электрозащитные средства обладают изоляцией, способной длительно выдер­живать рабочее напряжение электроустановки, и поэтому ими разрешается касаться токоведущих частей, находящихся под напряжением. К ним относятся:

в электроустановках до 1000 В - диэлектрические перчатки, изолирующие штанги, изолирующие и электроизмерительные клещи, слесарно-монтажный инструмент с изолирующими ру­коятками, а также указатели напряжения;

в электроустановках выше 1000 В - изолирующие штанги, изолирующие и электроизмерительные клещи, указатели на­пряжения, а также средства для ремонтных работ под напряже­нием выше 1000 В.

Дополнительные изолирующие электроза­щитные средства не обладают изоляцией, способной вы­держать рабочее напряжение электроустановки, и поэтому они не могут служить защитой человека от поражения током при этом напряжении. Их назначение - усилить защитное (изо­лирующее) действие основных изолирующих средств, вместе с которыми они должны применяться; причем при использова­нии основных электрозащитных средств достаточно одного до­полнительного электрозащитного средства.

К дополнительным изолирующим электрозащитным сред­ствам относятся:

в электроустановках до 1000 В - диэлектрические галоши и ковры, а также изолирующие подставки;

в электроустановках выше 1000 В - диэлектрические перчат­ки, боты и ковры, а также изолирующие подставки.

Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым воз­можно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутационными аппаратами. К ним относятся временные переносные ограждения - щиты и ограждения-клетки, изоли­рующие накладки, временные переносные заземления и преду­предительные плакаты.

Экранирующие электрозащитные средства служат для ис­ключения вредного воздействия на работающих электрических полей промышленной частоты. К ним относятся индиви­дуальные экранирующие комплекты (костюмы с головными уборами, обувью и рукавицами), переносные экранирующие устройства (экраны) и экранирующие тканевые изделия (зонты, палатки и т. п.).

Предохранительные средства защиты предназначены для ин­дивидуальной защиты работающего от вредных воздействий неэлектротехнических факторов - световых, тепловых и меха­нических, а также от продуктов горения и падения с высоты. К ним относятся защитные очки и щитки, специальные рука­вицы, изготовленные из трудновоспламеняемой ткани, за­щитные каски, противогазы, предохранительные монтерские пояса, страховочные канаты, монтерские когти.

2. Назначение, конструкция и правила применения изолирующих штанг.

Назначение.

Изолирующая штанга – стержень, изготовленный из изоляционного материала, которым человек может касаться частей электроустановки, находящейся под напряжением, без опасности поражения током. Штанга является ос­новным изолирующим электрозащитным средством, т. е. она может сколь угодно длительно выдерживать рабочее напряже­ние установки. Штанги применяются в установках всех напря­жений.

В зависимости от назначения штанги делятся на четыре ви­да (рис. 1 и 2):

а) оперативные, применяемые для операций с однопо­люсными разъединителями и наложения временных пере­носных защитных заземлений; их используют также для снятия и постановки трубчатых патронов предохранителей, проверки отсутствия напряжения и подобных им эксплуатационных операций;

б) измерительные, предназначенные для измерений в электроустановках, находящихся в работе (проверка распре­деления напряжения по изоляторам гирлянды, определение сопротивления контактных соединений на проводах и ошиновке и т. п.);

в) ремонтные, служащие для производства ремонтных и монтажных работ вблизи токоведущих частей, находящихся под напряжением, или непосредственно на них: очистки изоля­ции от пыли, присоединения к проводам потребителей или за­крепления на токоведущей части контактных зажимов, обрезки веток деревьев в непосредственной близости от проводов воз­душных линий электропередачи (ВЛ), снятия с проводов набросов, установки на провода ВЛ гасителей вибрации, разрядников и т. п.

г) универсальные, конструкция которых позволяет вы­полнять различные операции, в том числе многие из тех, для которых предназначены оперативные и ремонтные штанги.

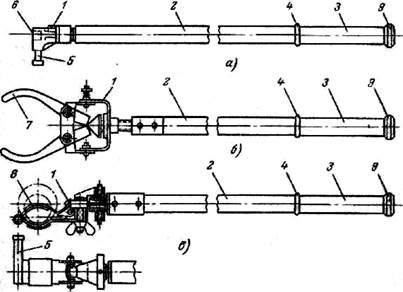

Рис. 1. Некоторые конструкции изолирующих штанг:

а - оперативная: б - ремонтная (для установки и снятия трубчатых разрядников); в - уни­версальная;

1 - рабочая часть; 2 - изолирующая часть: 3 - рукоятка; 4 - ограничитель захвата (упорное кольцо): 5 - металлический палец для управления однополюсными разъединителями; 6 - резьбовое отверстие для закрепления указателя напряжения: 7 - губки для удерживания разрядника; 8 - губки для удерживания патрона трубчатого предохранителя, изолирующих накладок и т. п.; 9 - пробка, закрывающая отверстие в трубке

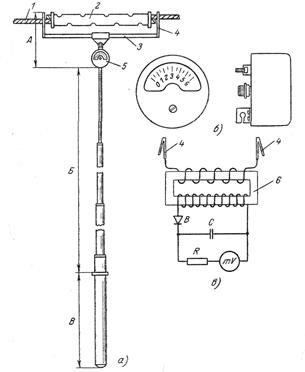

Рис. 2. Изолирующая измерительная штанга для определения под напряжением сопротивления контактов соединителей на проводах ВЛ и ОРУ до 220 кВ:

а - общий вид штанги; б - общий вид измерительного прибора; в - упрощенная принци­пиальная схема измерительного прибора; А - рабочая часть штанги; Б - изолирующая часть; В - рукоятка; 1 -провод; 2 - соединитель; 3 - бакелитовая трубка; 4 - ножевые контактные наконечники (крючки), с помощью которых штанга накладывается на провод; 5 - измери­тельный прибор; 6 - повышающий трансформатор

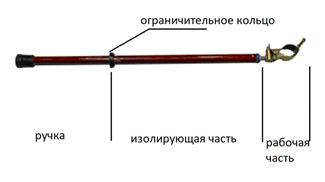

Конструкция. Каждая штанга имеет три основные части: ра­бочую, изолирующую и рукоятку.

Рабочая часть обусловливает назначение штанги. Она может иметь самое разнообразное устройство от простого ме­таллического крючка (пальца) у штанг, предназначенных для управления разъединителями, до сложного прибора у измери­тельных штанг.

Изолирующая часть обеспечивает изоляцию челове­ка от токоведущих частей, а следовательно, и его безопасность; она изготовляется из изоляционных материалов, обладающих высокой электрической и механической прочностью, а также устойчивостью к атмосферным воздействиям. Этим требова­ниям отвечают трубки диаметром 30 — 40 мм из бакелита, сте­клопластика (стеклоэпоксида, стеклотекстолита) и других пла­стиков, а также деревянные стержни, пропитанные высыхающи­ми маслами (льняным, конопляным, тунговым и др.).

Длина изолирующей части штанги должна быть такой, чтобы исключалась опасность перекрытия ее по поверхности при наибольших возможных напряжениях, воздействующих на штангу; исключалось вынужденное приближение человека, опе­рирующего штангой, к токоведущим частям на опасное рас­стояние; ток утечки через штангу в самых неблагоприятных случаях был неощутимым и безопасным для человека; обеспе­чивалось удобство выполнения обычных операций со штангой в типовых электроустановках.

Опасным расстоянием от оператора до токове­дущих частей следует считать разрядное расстояние по воздуху при наибольших возможных напряжениях. В данном случае его можно принять равным разрядному расстоянию по поверхности штанги.

Удобство работы со штангами, как одно из требова­ний, обусловливающих длину ее изолирующей части, зависит от габаритов электроустановки и размещения оборудования. В частности, длина оперативной штанги должна быть такой, чтобы угол между нею и осью ножа однополюсного разъединителя или рычага трехполюсного разъединителя (либо осью другого объекта, для оперирования ко­торым предназначена штанга) в начальном положении (начало отклю­чения) был не менее 30°. Вместе с тем верхнее положение руки оператора (положение ограничительного кольца на штанге) должно быть не выше 170 см над основанием, на котором стоит оператор.

Наименьшая длина изолирующей части штанг, установлен­ная ГОСТ, указана в табл. 1.

Таблица 1. Наименьшие допустимые размеры изолирующих штанг

Примечания: 1. Длина штанг для электроустановок напряжением до 1000 В включительно не нормируется и определяется удобством пользования штангами.

2. Для штанг, предназначенных для наложения временных переносных заземлений на провода и грозозащитные тросы ВЛ напряжением 110 кВ и выше, установлена несколько меньшая длина.

Рукоятка предназначена для удерживания штанги рука­ми. Как правило, она является продолжением изолирующей ча­сти штанги и отделяется от нее ограничительным кольцом. Длина рукоятки определяется удобством работы со штангой и составляет 0,3—1 м (табл. 1).

Правила пользования. Штанги следует применять в закры­тых электроустановках. На открытом воздухе их использова­ние допускается только в сухую погоду (при отсутствии дождя, снега, тумана и измороси).

Операцию штангой может производить только квалифици­рованный персонал, обученный этой работе. Как правило, при этом должен присутствовать второй человек, который контро­лирует действия оператора и при необходимости может ока­зать ему помощь.

При работе штангой необходимо надевать диэлектрические перчатки. Без перчаток можно работать лишь в установках до 1000 В, а также измерительными штангами на линиях электро­передачи и ОРУ любого напряжения. При работе нельзя ка­саться штанги выше ограничительного кольца.

Контрольные вопросы:

1. Поясните назначение ограждающих защитных средств.

2. Приведите примеры основных изолирующих защитных средств в установках выше 1000 В.

3. Какая штанга применяется для наложения временных пере­носных защитных заземлений?

4. Какой длины должна быть рукоятка штанги?

5. Из каких материалов выполняют изолирующую часть штанги?
