ПЛАН ЗАНЯТИЯ

Дисциплина: МДК 03.02 Инструментальные средства разработки ПО

Преподаватель: Машарова Р.В.

Курс: 4

Группа: 1 ПКС-19

Специальность: Программирование в компьютерных системах

Дата: 21.03.2023

Время проведения: 13.20-15.00, 4 пара

Тема: Инструментальное средство Rational Rose

Цель занятия:

Дидактическая: познакомиться с инструментальным средством Rational Rose Развивающая: развивать логическое и критическое мышление, умение обобщать и синтезировать знания

Вид занятия лекция

Литература:

1. Буч Г, Рамбо Джеймс, Джекобсон Айвар. Язык UML. Руководство пользователя. – М.: ДМК Пресс; СПб.: Питер, 2004

2. Гагарина Л. Г., Кокорева Е. В., Виснадул Б. Д. Г12 Технология разработки программного обеспечения: учебное посо­бие / под ред. Л. Г Гагариной. — М.: ИД «ФОРУМ»: ИНФРА-М, 2008

3. Жоголев Е.А., Технология программирования. М.: Научный мир, 2004

4. Крылов Е.В., Острейковский В.А., Типикин Н.Г. Техника разработки программ. Книга 2. Технология, надежность и качество программного обеспечения — М.: Высшая школа. – 2009

5. Крылова Г.Д. Основы стандартизации, сертификации, метрологии. – М.: ЮНИТИ-ДАНА, 2003

6. Лифиц И.М. Основы стандартизации, метрологии, сертификации. – М.: Юрайт, 2003

7. Маклаков С.В.. BPwin, ERwin – CASE-средства разработки информационных систем. – М., «ДИАЛОГ-МИФИ», 2010

8. Немилостива Н.И. Стандартизация, сертификация и метрология. – Владивосток: Изд-во ВГУЭС, 2002

9. Павловская Т. А. С/С++. Программирование на языке высокого уровня: Учебник для студентов вузов. - Москва [и др.]: Питер, 2012

10. Сергеев А.Г., Латышев М.В., Терегеря В.В. Метрология. Стандартизация. Сертификация. –М.: Логос, 2003

11. Сьерра К. Бейтс Б. Изучаем java. 2012

12. Файн Я. Программирование на java / Я. Файн. – 3-е изд. – США, 2011

13. Шилдт Герберт Java. Полное руководство. 8-издание / Г.Шилдт. – 8-е изд. –2012

Тема: Инструментальное средство Rational Rose.

1. Общие сведения.

2. Особенности рабочего интерфейса программы Rational Rose 2003.

3. Главное меню и стандартная панель инструментов.

4. Назначение операций главного меню File и Edit.

5. Назначение операций главного меню View, Format и Browse.

1. Общие сведения.

Rational Rose — мощный инструмент анализа и проектирования объектно-ориентированных програм­мных систем. Он позволяет моделировать системы до написания кода, так что вы можете с самого на­чала быть уверены в адекватности их архитектуры. С помощью готовой модели недостатки проекта легко обнаружить на стадии, когда их исправление не требует еще значительных затрат.

Среда Rational Rose позволяет проектировать варианты использования и их диаграммы для визуа­лизации функциональных возможностей системы. Диаграммы Взаимодействия показывают, как объ­екты работают совместно, обеспечивая требуемые функциональные возможности. Для отображения объектов системы и их отношений используются диаграммы Классов. Диаграммы Компонентов ил­люстрируют, как классы соотносятся с готовыми физическими компонентами системы. Наконец диа­граммы Размещения применяют для визуализации проекта распределенных систем.

Модель Rose — это картина системы. Она содержит все диаграммы UML, действующих лиц, вари­анты использования, объекты, классы, компоненты и узлы системы. Она детально описывает, что си­стема содержит и как функционирует, поэтому разработчики могут использовать ее в качестве эскиза или чертежа создаваемой системы.

Такой чертеж помогает решить старую проблему. Допустим, команда разработчиков обсудила с пользователями и документировала требования к приложению. Программисты готовы писать код. Один из них (назовем его Боб) берет часть требований, принимает определенные решения и пишет некоторый фрагмент кода. Другой (Джейн) тоже берет часть требований, принимает свои, совер­шенно отличающиеся от первого, решения по проекту и пишет другой код.

Естественно ожидать различие в стилях программирования; получив одинаковый набор требова­ний, 20 разработчиков создадут 20 различных систем. Таким образом, без подробного обсуждения работы с каждым участником проекта будет трудно понять, какие решения по проекту приняты, из каких элементов состоит система и что представляет собой ее общая структура. Не имея документированного проекта, трудно даже быть уверенным, что созданное приложение — это именно то, чего хотели пользователи.

Традиционно процесс, которому мы следуем, выглядит следующим образом (рис.1).

Рис. 1 – Традиционный процесс проектирования

Хотя требования и были документированы, весь проект находится в голове Боба, и никто, кроме Боба, не понимает достаточно хорошо архитектуру системы. Когда Боб оставляет команду, информа­ция уходит вместе с ним. Если вы оказывались в подобной ситуации, то согласитесь, как трудно бывает понять плохо документированную систему.

Модель Rose предлагает совершенно другой подход (рис.2).

Рисунок 2 – Процесс проектирования в Rose

В этом случае проект уже документирован. Разработчики могут собраться вместе и обсудить при­нимаемые по проекту решения до фактического написания кода. Вам не нужно больше беспокоиться, что каждый из них пойдет своим путем в проектировании частей одного и того же приложения.

Однако модели используют не только разработчики:

С помощью диаграмм Вариантов Использования потребители и менеджеры проекта получат общее представление о системе и смогут принять решение о сфере ее применения.

· С помощью диаграмм Вариантов Использования и документации менеджеры проекта смогут разделить проект на отдельные управляемые задачи.

· Из документации по вариантам использования аналитики и потребители смогут понять, что будет делать готовая система.

· Изучив ту же документацию, технические писатели смогут приступить к написанию руководст­ва для пользователей и к подготовке планов по их обучению.

· Из диаграмм Последовательности и Кооперативных диаграмм аналитики и разработчики уяснят, насколько логично работает система, поймут ее объекты и сообщения между ними.

· С помощью документации по вариантам использования, а также диаграмм Последовательности и Кооперативных диаграмм специалисты по контролю качества смогут получить информа­цию, требуемую им для написания тестовых сценариев.

· С помощью диаграмм Классов я Состояний разработчики получат представление о фрагментах системы и их взаимодействии друг с другом.

· Из диаграмм Компонентов и Размещения эксплуатационный персонал сможет узнать, какие .ЕХЕ и .DLL файлы и другие компоненты будут созданы, а также где в сети они должны быть размещены.

· С помощью модели в целом команда участников проекта сможет отслеживать реализацию ис­ходных требований до кода, а также из любого фрагмента кода выводить исходные требова­ния, которые он реализует.

Итак, Rose — это средство, которое может быть использовано всеми участниками проекта. Это, фактически, хранилище информации о контексте и проекте системы, из которого каждый участник проекта извлекает то, что ему нужно.

Помимо всего вышесказанного, Rational Rose позволяет генерировать "скелетный код" на боль­шом количестве различных языков, включая C++, Java, Visual Basic и PowerBuilder. Более того, можно выполнять обратное проектирование кода и создавать таким образом модели уже существующих сис­тем. Весьма выгодно иметь модели Rose для уже существующих приложений. Если сделано изменение в модели, Rose позволяет модифицировать код для его реализации. Если же был изменен код, можно автоматически обновить соответствующим образом и модель. Благодаря этому удается поддерживать соответствие между моделью и кодом, уменьшая риск "устаревания" первой.

Среду Rose можно расширить с помощью RoseScript, языка программирования, поставляемого вместе с ней. На RoseScript можно написать код для автоматического внесения изменений в модель, для создания отчетов и выполнения других задач.

В настоящее время доступны три различных варианта Rose:

· Rose Modeler, позволяющий разрабатывать модели системы, но не поддерживающий возмож­ности генерации кода и обратного проектирования.

· Rose Professional, позволяющий генерировать код на каком-либо одном языке.

· Rose Enterprise, позволяющий генерировать код на C++, Java, Visual Basic и схемы Qracle.

Программа поддерживает работу с несколькими типами диаграмм UML: диаграммами Вариантов Использования, Последовательности, Кооперативными, Классов, Состояний и Размещения. Для диаграмм каждого типа имеется соответствующая панель инструментов.

Помимо панелей инструментов и меню, Rose предлагает контекстные всплывающие меню, выводимые при щелчке правой кнопкой мыши. Например, щелчок правой кнопкой мыши на классе приведет к появлению меню с параметрами для изменения его атрибутов и операций, для просмотра или редактирования его спецификаций, для генерации, просмотра и редактирования соответствующего кода.

Проще всего работать с Rose с помощью браузера. Это позволяет быстро и легко получать доступ к диаграммам и другим элементам модели. Если во время работы с Rose у вас появятся вопросы, нажмите на кнопку F1 клавиатуры для вывода расширенной справки.

2. Особенности рабочего интерфейса программы Rational Rose 2003.

В CASE-средстве Rational Rose 2003 реализованы общепринятые стандарты на рабочий интерфейс программы, аналогично известным средам визуального программирования. После установки Rational Rose 2003 на компьютер пользователя, что практически не вызывает трудностей у разработчиков, запуск этого средства в среде Windows приводит к появлению на экране соответствующего рабочего интерфейса (рис.3).

Рабочий интерфейс программы Rational Rose 2003 состоит из различных элементов, основными из которых являются:

· главное меню ;

· стандартная панель инструментов ;

· специальная панель инструментов;

· окно браузера проекта;

· рабочая область изображения диаграммы или окно диаграммы;

· окно документации;

· окно журнала.

Рассмотрим назначение и основные функции каждого из этих элементов.

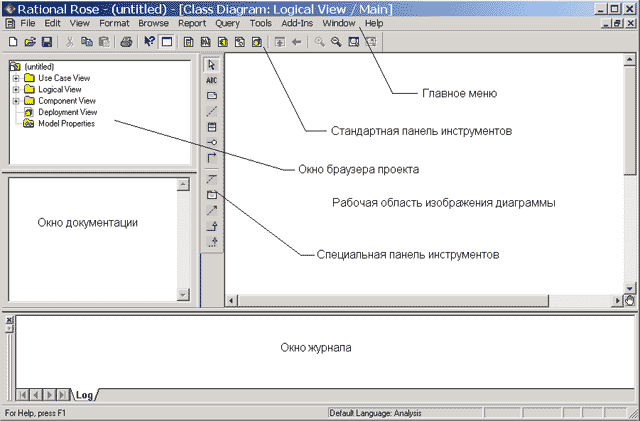

Рис. 3. Общий вид рабочего интерфейса CASE-средства Rational Rose 2003

3. Главное меню и стандартная панель инструментов.

Главное меню программы IBM Rational Rose 2003 выполнено в общепринятом стандарте и имеет следующий вид (рис. 4).

Рис. 4. Внешний вид главного меню программы

Отдельные пункты меню объединяют сходные операции, относящиеся ко всему проекту в целом. Некоторые из пунктов меню содержат хорошо знакомые операции, такие как открытие проекта, вывод на печать диаграмм, копирование в буфер и вставка из буфера различных элементов диаграмм. Другие операции настолько специфичны, что могут потребоваться дополнительные усилия для их изучения (свойства операций генерации программного кода или проверки согласованности моделей). Назначение отдельных операций главного менюприводится далее в данной лекции.

Стандартная панель инструментов располагается ниже строки главного меню и имеет следующий вид (рис. 5). Некоторые из инструментов недоступны для нового проекта, который не имеет никаких элементов. Стандартная панель инструментов обеспечивает быстрый доступ к тем командам меню, которые выполняются разработчиками наиболее часто.

Рис. 5 Внешний вид стандартной панели инструментов

Пользователь может настроить внешний вид этой панели по своему усмотрению. Для этого необходимо выполнить операцию главного меню: Tools>Options (Инструменты>;Параметры), открыть вкладку Toolbars (Панели инструментов) появившегося диалогового окна и нажать кнопку Standard (Стандартная) . В дополнительно открытом окне можно переносить требуемые кнопки из левого списка в правый список, а ненужные кнопки - из правого списка в левый. Данным способом можно показать или скрыть различные кнопки инструментов, а также изменить их размер. Назначение отдельных кнопок стандартной панели инструментов приводится далее при рассмотрении операций главного меню.

4. Назначение операций главного меню File и Edit

Рабочий интерфейс средства Rational Rose 2003 имеет главное меню, которое позволяет пользователю загружать и сохранять информацию во внешних файлах, изменять внешний вид элементов графического интерфейса, вызывать справочную информацию, вызывать другие диалоговые окна для работы с программой Rational Rose 2003 и т.д. Рассмотрим назначение отдельных пунктов главного менюсредства Rational Rose 2003.

Операции главного меню File (Файл) позволяют создавать новые модели в нотации языка UML, загружать и сохранять разрабатываемую модель во внешнем файле, распечатывать на принтере разработанные диаграммы. Назначение операций этого пункта главного менюпредставлено в таблице 1.

Операции главного меню Edit (Редактирование) позволяют выполнять действия по редактированию элементов модели и их свойств, а также выполнять поиск элементов в рамках разрабатываемого проекта. Назначение операций этого пункта главного меню представлено в таблице 2.

Таблица 1. Операции пункта главного меню File (Файл)
Название операции меню		Наличие кнопки на стандартной панели	Назначение операции главного меню
New			Создает новую модель IBM Rational Rose 2003. При этом новая модель по умолчанию имеет имя untitled
Open			Вызывает стандартное диалоговое окно открытия внешнего файла с диска. Открыть можно либо файл модели (файл с расширением "mdl"), либо файл подмодели (файл с расширением "ptl")
Save			Позволяет сохранить разрабатываемую модель во внешнем файле на диске
Save As			Позволяет сохранить разрабатываемую модель под другим именем во внешнем файле на диске. При этом вызывается стандартное диалоговое окно сохранения файла на диске с предложением задать имя соответствующего файла модели или подмодели.
Save Log As			Позволяет сохранить содержание журнала во внешнем файле на диске с именем error.log. При этом вызывается стандартное диалоговое окно сохранения файла на диске с предложением изменить предлагаемое по умолчанию имя соответствующего файла.
AutoSave Log			Позволяет автоматически сохранять содержание журнала во внешнем файле на диске с именем error.log. При первом выполнении этого пункта меню также вызывается стандартное диалоговое окно сохранения файла на диске с предложением изменить предлагаемое по умолчанию имя соответствующего файла.
Clear Log			Очищает содержание журнала
Load Model Workspace			Позволяет загрузить рабочую область из внешнего файла на диске. Вызывает стандартное диалоговое окно открытия внешнего файла с диска, при этом открыть можно файл с расширением "wsp"
Save Model Workspace			Позволяет сохранить рабочую область модели во внешнем файле на диске. При выполнении этого пункта меню вызывается стандартное диалоговое окно сохранения файла с расширением "wsp"
Save Model Workspace As			Позволяет сохранить рабочую область модели во внешнем файле на диске. Вызывается стандартное диалоговое окно сохранения файла с предложением изменить предлагаемое по умолчанию имя соответствующего файла
Units			Позволяет загрузить категорию элементов модели из внешнего файла на диске. Вызывает стандартное диалоговое окно открытия внешнего файла с диска, при этом открыть можно файл с расширением "cat"
Import			Позволяет импортировать информацию из внешних файлов различных форматов, включая файлы моделей, подмоделей, категорий и подсистем
Export Model			Позволяет экспортировать информацию о модели во внешний файл. Вид этого пункта меню зависит от выделенного элемента модели
Update			Позволяет вставить информацию обратного проектирования из внешнего файла с расширением "red" в разрабатываемую модель
Print			Позволяет распечатать на принтере отдельные диаграммы и спецификации различных элементов разрабатываемой модели. В этом случае вызывается диалоговое окно выбора диаграмм и спецификаций для печати на подключенном к данному компьютеру принтеру
Print Setup			Вызывается стандартное диалоговое окно макета страницы для настройки свойств печати
Edit Path Map			Вызывает окно задания путей доступа к файлам системы IBM Rational Rose 2003. Как правило, значения путей, установленные по умолчанию, следует изменять только в случае крайней необходимости
<Имена файлов>			Секция с именами последних файлов, с которыми осуществлялась работа в IBM Rational Rose 2003
Exit			Прекращает работу и закрывает IBM Rational Rose 2003
Таблица 2. Операции пункта главного меню Edit (Редактирование)
Название операции меню	Наличие кнопки на стандартной панели			Назначение операции главного меню
Undo				Отменяет выполнение последнего действия по удалению или перемещению элементов модели
Redo				Восстанавливает изображение диаграммы после отмены выполнения последней операции перемещения
Cut				Вырезает выделенный элемент разрабатываемой модели и помещат его в буфер обмена
Copy				Копирует выделенный элемент разрабатываемой модели и помещает его в буфер обмена
Paste				Вставляет элемент разрабатываемой модели или его копию из буфера обмена в текущую активную диаграмму
Delete				Удаляет выделенные элементы из текущей диаграммы, но не из разрабатываемой модели
Select All				Выделяет все элементы на текущей диаграмме разрабатываемой модели
Delete from Model				Удаляет все выделенные элементы из разрабатываемой модели
Relocate				Позволяет перемещать или отменять перемещение классов, ассоциаций или компонентов из одного пакета в другой
Find				Вызывает диалоговое меню поиска элемента в разрабатываемой модели по его имени
Reassign				Позволяет заменить выделенный элемент разрабатываемой модели другим элементом модели
Compartment				Позволяет отображать дополнительную информацию об объектах, классах, актерах или пакетах
Change Info				Позволяет изменить тип выделенного элемента на текущей диаграмме на другой тип элемента

5. Назначение операций главного меню View, Format и Browse.

Операции главного меню View (Вид) позволяют отображать на экране различные элементы рабочего интерфейса и изменять графическое представление диаграмм. Назначение операций этого пункта главного меню представлено в следующей таблице (табл.3).

Таблица 3. Операции пункта главного меню View (Вид)
Название операции меню	Наличие кнопки на стандартной панели	Назначение операции главного меню
Toolbars		Позволяет настроить внешний вид рабочего интерфейса системы IBM Rational Rose 2003 и содержит дополнительные подпункты: Standard - делает видимой/невидимой стандартную панель инструментов (рис. 1.3) Toolbox - делает видимой/невидимой стандартную панель инструментов текущей активной диаграммы Configure - вызывает диалоговое окно настройки параметров модели, открытое на вкладке настройки панелей инструментов
Status Bar		Делает видимой/невидимой строку состояния
Documentation		Делает видимым/невидимым окно документации
Browser		Делает видимым/невидимым браузер проекта
Log		Делает видимым/невидимым окно журнала
Editor		Делает видимым/невидимым встроенный текстовый редактор
Time Stamp		Включает/выключает режим отображения времени в записях журнала
Zoom to Selection		Изменяет масштаб изображения выделенных элементов модели , так чтобы они разместились в одном окне
Zoom In		Увеличивает масштаб изображения
Zoom Out		Уменьшает масштаб изображения
Fit in Window		Изменяет (уменьшает) масштаб изображения всех элементов текущей диаграммы, так чтобы все они разместились в одном окне
Undo Fit in Window		Отменяет изменение масштаба изображения размещения элементов в одном окне
Page Breaks		Разбивает текущую диаграмму на страницы для последующей печати
Refresh		Перерисовывает текущую диаграмму
As Booch		Изображает элементы модели в соответствии с нотацией Г. Буча
As OMT		Изображает элементы модели в соответствии с нотацией OMT
As Unified		Изображает элементы модели в соответствии с нотацией языка UML

Операции главного меню Format (Формат) позволяют выполнять действия по изменению внешнего вида элементов модели на различных диаграммах. Назначение операций этого пункта главного меню представлено в следующей таблице (табл. 4).

Операции главного меню Browse (Обзор) позволяют отображать рабочие окна с различными каноническими диаграммами разрабатываемой модели и вызывать диалоговые окна редактирования свойств отдельных элементов модели. Назначение операций этого пункта главного меню представлено в следующей таблице (табл. 5).

Таблица 5. Операции пункта главного меню Browse (Обзор)
Название операции меню	Наличие кнопки на стандартной панели	Назначение операции главного меню
Use Case Diagram		Вызывает диалоговое окно с предложением выбрать для отображения в рабочем окне одну из существующих диаграмм вариантов использования модели или приступить к разработке новой диаграммы
Class Diagram		Вызывает диалоговое окно с предложением выбрать для отображения в рабочем окне одну из существующих диаграмм классов модели или приступить к разработке новой диаграммы
Component Diagram		Вызывает диалоговое окно с предложением выбрать для отображения в рабочем окне одну из существующих диаграмм компонентов модели или приступить к разработке новой диаграммы
DeploymentDiagram		Позволяет отобразить в рабочем окне диаграмму развертывания разрабатываемой модели
InteractionDiagram		Вызывает диалоговое окно с предложением выбрать для отображения в рабочем окне одну из существующих диаграмм кооперации или последовательности, а также приступить к разработке новой диаграммы взаимодействия
State MachineDiagram		Вызывает диалоговое окно с предложением выбрать для отображения в рабочем окне одну из существующих диаграмм состояний модели или приступить к разработке новой диаграммы
Expand		Отображает в рабочем окне первую из диаграмм выделенного пакета модели
Parent		Отображает в рабочем окне родителя выделенной диаграммы модели
Specification		Вызывает диалоговое окно свойств выделенного элемента модели
Top Level		Отображает в рабочем окне диаграмму самого верхнего уровня для текущей диаграммы модели
Referenced Item		Отображает в рабочем окне диаграмму классов, содержащую класс для выделенного объекта модели
Previous Diagram		Отображает в рабочем окне предыдущую диаграмму модели
Create Message Trace Diagram		Позволяет создать диаграмму трассировки сообщений

Контрольные вопросы.

1. Общие сведения.

2. Особенности рабочего интерфейса программы Rational Rose 2003.

3. Главное меню и стандартная панель инструментов.

4. Назначение операций главного меню File и Edit.

5. Назначение операций главного меню View, Format и Browse.
