4. Проверяют напряжение возврата реле, которое должно соответствовать техническим данным.

5. Проверяют шкалу реле на минималь­ной, максимальной отметках и на заданной уставке по схеме рис. 3. Результаты проверки должны соответст­вовать табл. 1. Разброс времени срабаты­вания проверяют на максимальной отметке шкалы.



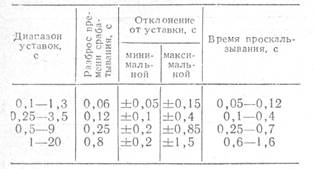

Таблица 1

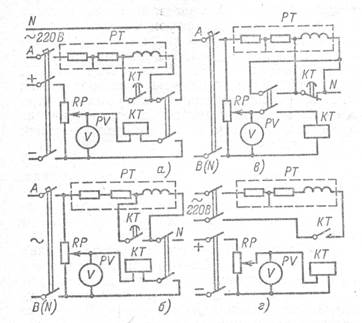

Рис. 3 Схемы для проверки напряжений срабатывания возврата и выдержек времени реле серий ЭВ и РВ.

а—проверка реле ЭВ-100 или РВ-100 с замыкающим контактом; б — проверка реле ЭВ-200 или РВ-200 с замыкающим контактом; в—проверка реле ЭВ-215К— ЭВ-245К или РВ-216К—РВ-245К с контактом, замыка­ющим при снятии напряжения; г — проверка про­должительности замкнутого состояния проскальзыва­ющего контакта (на переменном напряжении потен­циометр заменяют автотрансформатором).

6. Продолжительность замкнутого состоя­ния проскальзывающего контакта регулирует­ся изменением провала неподвижных контак­тов. Этот параметр должен соответствовать паспортным данным.

7. Нечеткое притягивание якоря термиче­ски стойких реле постоянного тока вызвано преждевременным размыканием мгновенного контакта; в этом случае следует поднять вы­ше толкатель мгновенного контакта.

8. При проверке шкалы реле затягивают гайку, крепя­щую шкалу реле, и проверяют время сраба­тывания реле на крайних отметках шкалы.





Контрольные вопросы:

1. Где применяются тепловые реле?

2. Что является основным элементом теплового реле?

3. Какие снимают характеристики при проверке тепловых реле?

4. Назначение реле времени.

5. Как регулируют зазор между мгновен­ными контактами реле времени?

6. Как регулируют сжатие (натяжение) пружины реле?
