Дисциплина МДК.01.04. Техническое регулирование и контроль качества электрического и электро-механического оборудования
Лекция 28
Вид занятия лекция
Форма проведения занятия лекция с использованием электронных ресурсов
Тема занятия ПРОВЕРКА ТЕПЛОВЫХ РЕЛЕ. НАСТРОЙКА РЕЛЕ ВРЕМЕНИ
Цель занятия: рассмотреть методику проверки и регулировки тепловых реле, а также реле времени типов РВ, ЕВ.
ХОД ЗАНЯТИЯ
План занятия:
1. Внешний осмотр.
2. Регулировка тепловых реле.
3. Регулировка температурных реле типов ТР 100 и ТР-200.
4. Технические характеристики реле времени.
5. Проверка механической части реле времени
6. Проверка электрических характеристик реле
СОДЕРЖАНИЕ ЛЕКЦИИ
1. Проверка и регулировка тепловых реле выполняется в такой последовательности.
Осмотр реле.
При внешнем осмотре необходимо проверить:
- исправность нагревательных элементов, состояние биметаллических пластин;
- четкость работы механизма, связанного с контактами реле, и самих контактов (отсутствие заеданий, задержек, замыканий и размыканий);
- условия охлаждения реле;
- отсутствие вблизи тепловых реле реостатов, нагревательных приборов, включенных вентиляторов и т. п.;
- надежность затягивания контактов присоединения тепловых элементов.
2. Регулировка тепловых реле.

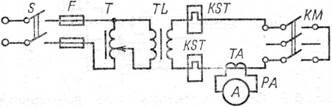

Испытание реле током проводится по схеме, приведенной на рис. 1.
Рис. 1 Схема испытания тепловых реле.
Т - автотрансформатор ЛАТР1; TL - трансформатор 220/12 (36) В; KST - тепловое реле;
КМ - контактор.
Перед подачей напряжения на тепловые элементы регулировочный рычаг реле устанавливают в среднее (нулевое) положение и через реле пропускают номинальный ток объекта, который защищается.
При необходимости снимают следующие характеристики реле:
- ток срабатывания в функции выдержки времени без предыдущего подогрева номинальным током;
- то же после подогрева.
В связи с тем, что тепловые элементы на заводе-изготовителе калибрируют при температуре +350С, при испытании реле необходимо скорректировать испытательный ток, который подается на него с учетом окружающей температуры согласно заводским инструкциям. Так, для реле типа ТРТ ток уставки изменяется в среднем на 3,5 % на каждые: ± 10 0С, а для ТРА и ТРВ ток уставки уменьшается на 4-5 % на каждые 10 0С в сторону увеличения температуры от 20 до 50 0С и на 3,5 % увеличивается при снижении температуры окружающей среды на каждые 10 0С, начиная от 20 к - 40 0С.
Испытуемые тепловые элементы оставляют под номинальным током на 2 ч, после чего ток повышают до 120 % номинального. При этом токе реле должно сработать за время не более 20 мин. Если за этот период оно не сработает, необходимо медленно перемещать регулировочный рычаг в сторону начала шкалы к моменту срабатывания реле. Уставка фиксируется на корпусе реле меткой.
При значительном количестве реле, которые проверяются, их настройку и проверку проводят в форсированном режиме сравнением с реле, испытанным по выраженному методу, которое принимается как образец-эталона. На соединенные последовательно с образцовым восемь-десять тепловых элементов с одинаковым номинальным током подается 2,5-3-кратный ток уставки и отсчитывается время их срабатывания (обычно 5-8 мин). Тепловые элементы, что сработали с большим отклонением от эталонного, поддаются регуляции изменением положения регулировочного рычага к отключению реле. Эту операцию необходимо выполнять за время не более 25-30 с.
Настройка реле считается удовлетворительной, если время срабатывания испытуемых реле будет отличаться от образцового не более чем на ± 10 %.
3. Регулировка температурных реле типов ТР 100 и ТР-200.
Регулировка на необходимую уставку проводится после установки реле в зону контролируемой среды. Необходимая уставка температуры срабатывания (рис. 2) устанавливается регулировочным винтом, и при изменении температуры окружающей среды реле приходится к срабатыванию.
Рис. 2. Кинематическая схема реле ТР-I00.
