2. Устройство и принцип работы автомобильных стеклоочистителей.
Лекция № 14
Тема: «Звуковые сигналы, стеклоочистители и стеклоомыватели с электроприводом».
План
1. Устройство и принцип работы звуковых сигналов.
2. Устройство и принцип работы автомобильных стеклоочистителей.
3. Устройство и принцип работы злектродвигателя и моторедуктора.
4. Устройство и принцип работы моторедуктора блокировки замков дверей.
5. Устройство и принцип работы мотонасоса.
1. Устройство и принцип работы звуковых сигналов.
Звуковые сигналы предназначены для обеспечения безопасности движения автомобилей. Их используют для оповещения пешеходов и водителей о приближении автомобиля или о состоянии его рабочих агрегатов. Звуковые сигналы включаются также в противоугонные системы.
Звуковые сигналы по характеру звучания подразделяют на шумовые и тональные, по устройству - на рупорные и безрупорные, по роду тока - на сигналы постоянного и переменного тока. По принципу действия различают электрические вибрационные и электропневматические звуковые сигналы. Звуковое давление должно быть в пределах 85-125 дБ.
По устройству и принципу действия шумовые и тональные сигналы незначительно отличаются друг от друга. Шумовые безрупорные звуковые сигналы имеют упрощенную конструкцию и настроены на один музыкальный тон. Наиболее широко распространены электрические вибрационные звуковые сигналы сравнительно малой мощности (40-60 Вт), обладающие хорошим звучанием.
Один вывод безрупорного шумового сигнала постоянного тока С304 соединен с аккумуляторной батареей, а второй с выключателем, замыкающим цепь электроснабжения обмотки 15 (рис. 8.44) электромагнита с сердечником 13 на «массу». При включении сигнала электромагнит притягивает якорь 17, вместе с
которым перемещается мембрана 18 с резонатором 19. В конце хода якорь 17 нажимает на пружинную пластину 5, размыкая контакты 9 прерывателя. Цепь электроснабжения электромагнита обесточивается, и под действием упругой силы мембрана движется в обратном направлении, вновь замыкая контакты 9 прерывателя. Далее цикл движения якоря с мембраной периодически повторяется.

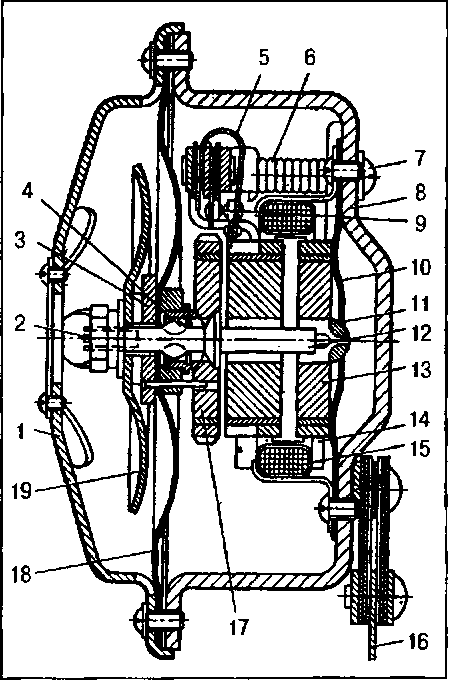

Рис. 8.44. Безрупорный шумовой сигнал:
1 - крышка; 2 - шлиц для регулировки; 3 - прижимная шайба; 4 - шпоночный выступ; 5 - пружина прерывателя; 6 — пружина регулировочного винта; 7 - регулировочный винт; 8 - корпус; 9 - контакты прерывателя; 10 - центрирующая пружина; 11 - упор стержня; 12 - стержень; 13 - сердечник электромагнита; 14 - конденсатор; 15 - обмотка электромагнита; 16 - пружинная подвеска; 17 - якорь; 18 - мембрана; 19 - резонатор
Вибрация мембраны передается резонатору 19. От частоты колебаний
мембраны и резонатора зависит высота тона звучания сигнала и нужный частотный
диапазон звукоизлучения. Качество звучания сигнала регулируется винтом 7, расположенным на корпусе 8 с внешней стороны. Регулировочный винт изменяет положение контактов 9 прерывателя относительно якоря 17.
Мембрана 18 по периферии зажимается винтами между корпусом 8 и крышкой 1. Центральной частью мембрана жестко связана с якорем. Подбором прокладок между корпусом и мембраной регулируется зазор между якорем и сердечником. От зазора между якорем и сердечником зависит громкость, тон и сила потребляемого сигналом тока.
Тональный сигнал.
Тональный сигнал имеет аналогичное устройство с безрупорным, но перед мембраной устанавливается рупор. Резонатором в тональном сигнале является столб воздуха, заключенный в рупоре. Конфигурация рупора обеспечивает взаимную настройку частот колебаний мембраны и воздушного столба, чем достигается получение громкого звука определенного тона. Конец рупора расширяется для эффективного излучения звука.
Схемы управления двумя звуковыми сигналами на автомобилях ВАЗ, «Моск- вич»-2141, -21412, -2140, -2140SL, -412ИЭ приведены на рис. 8.46 и 8.47. Комплект сигналов, как правило, включает два безрупорных или два рупорных сигнала (низкого и высокого тонов), настроенных на совместную работу. Основные частоты звука параллельно соединенных сигналов с разницей в 65-100 Гц гармонично сочетаются. Наиболее хорошо перекрывают шум дорожного движения и слышны в кабине обгоняемого автомобиля сигналы, частотный спектр которых находится в пределах 1800-3550 Гц.
Так как тональные сигналы потребляют значительный ток, недопустимый для кнопочных выключателей, подключение их к источнику тока осуществляется с помощью электромагнитного реле.
2.Устройство и принцип работы автомобильных стеклоочистителей
Все современные автомобили оснащаются стеклоочистителям или «дворниками», которые предназначены для очистки лобового стекла от грязи, пыли или осадков. С их помощью водитель может значительно улучшить видимость, не выходя из салона. Автомобильные стеклоочистители являются неотъемлемой составляющей конструкции транспортного средства, а их неисправность запрещает эксплуатацию ТС. Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.
В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.
