Построение схемы измерения входных токов ОУ
Запустите при помощи ярлыка на рабочем столе Windows программу Electronics Workbench.
1. Последовательно вытащите пиктограммы элементов схемы (располагая их, так как показано на рис. 8) и задайте их параметры:
· из окна пассивных компонентов – три резистора;
· из окна источников - три заземления;
· из панели контольно-измерительных приборов – два амперметра;
2. Щелкните по кнопке
Из появившегося окна Analog Ics вытащите пиктограмму ОУ. Закройте окно.
3. Установите курсор на ОУ, двойным щелчком кнопки мыши откройте диалоговое окно для задания параметров. На вкладке Models в поле Library выделите библиотеку ОУ lm, а в поле Model (управляя ползунком прокрутки) LM 741. Щелкните по кнопке ОК.
4. Соедините элементы согласно рис. 8.
Примечание: Для соединения элементов друг с другом нужно аккуратно подвести курсор к одному из выводов элемента, пока не появится черная точка, и нажать кнопку мыши. Затем, удерживая нажатой кнопку перемещать мышь, подводя курсор к выводу другого элемента до тех пор, пока на его выводе не появится черная точка, после чего отпустить кнопку мыши.
Измерение входных токов ОУ
4. Запустите процесс моделирования, снимите показания с амперметров. Вычислите средний входной ток (1) и разность входных токов (2) ОУ. Результаты измерений и вычислений занесите в отчет.
5. Сохраните файл в папке с вашей Фамилией под именем Zan _14_01.
Задача исследования №2:
· Определить значение напряжения смещения.
Напряжение смещения можно определить, измерив, напряжение на выходе ОУ при отсутствии напряжения на входе по формуле
. (3)

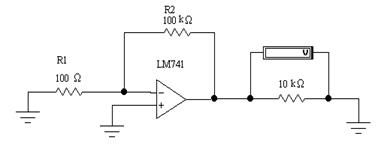

Схема определения значения напряжения смещения ОУ, представлена на рис. 9.
Рис. 9.
Коэффициент усиления
схемы ОУ рис. 9 вычисляется по формуле:
= - R2/R1; (4)
Построение схемы определения напряжения смещения
1. Создайте новый файл. Последовательно вытащите пиктограммы элементов схемы (располагая их, так как показано на рис. 9) и задайте их параметры.
2. Присвойте резисторам во входной и обратной связи метки R1 и R2. С этой целью последовательно откройте диалоговые окна для задания их параметров и перейдите на вкладку Label. В поле Label введите соответствующее обозначение резистора R1 или R2.
3. Соедините элементы согласно рис. 9.
