Снятие входной ВАХ транзистора
1. Последовательно устанавливая значения источника тока и запуская процесс моделирования, снимите зависимость IБ=f(UБЭ) для двух значений напряжения UКЭ. Результаты измерений занесите в таблицу 3 отчета, которая составляется самостоятельно. Постройте графики ВАХ по данным таблицы 3.
2. По результатам измерений вычислите значения статического коэффициента передачи транзистора по формуле (1) для любых двух точек полученной кривой ВАХ, результаты вычислений занесите в отчет. Сохраните файл в папке с вашей Фамилией под именем Zan _13_01.
1.2.2. Исследование выходной характеристики транзистора в схеме с общим эммитором на экране осциллографа

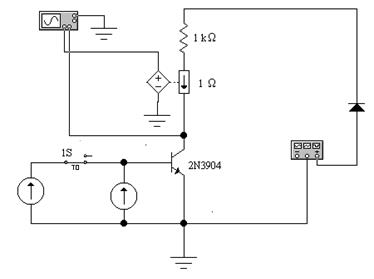

Семейство выходных ВАХ снимается при фиксированных значениях тока базы IБ путем изменения тока коллектора и измерения UКЭ. Исследование семейства ВАХ транзистора проведем с помощью схемы, представленной на рис. 15.
Рис. 15
На этой схеме ток базы задается источниками постоянного тока, подключаемыми к базе исследуемого транзистора. Причем один из источников тока подключен через программно управляемый переключатель, который отключает источник тока через 1 с после включения процесса моделирования. В результате в начале процесса базовой ток равен сумме токов источников, а через 1 с равен току одного источника. Формирование изображения выходной ВАХ на экране осциллографа осуществляется путем:
· формирования с помощью функционального генератора знакопеременного (например, пилообразного) напряжения в выходной цепи транзистора с амплитудой соответствующей диапазону построения ВАХ;
· подачи по горизонтальной оси осциллографа мгновенных значений UКЭ, а по вертикальной оси напряжения пропорционального току IК.
Получение напряжения пропорционального току IК на схеме рис. 15 обеспечивается включением в цепь коллектора источника напряжения, управляемого током, имеющего пиктограмму
Построение схемы исследования семейства ВАХ транзистора
1. Создайте новый файл. Последовательно вытащите пиктограммы элементов схемы (располагая их, так как показано на рис. 15) и задайте их параметры согласно рис. 15:
· из окна пассивных компонентов - резистора и программно управляемого переключателя;
· из окна источников - три заземления, два источника постоянного тока, источника напряжения, управляемого током;
· транзистора, из панели контрольно-измерительных приборов - функционального генератора и осциллографа.
2. Разверните элементы с помощью кнопок поворота, так как показано на рис. 15.
3. Соедините элементы согласно рис. 15. Заземление, осциллограф подключайте в последнюю очередь, подводя курсор от заземления (осциллографа) до проводника схемы.
4. Двойным щелчком кнопки мыши откройте лицевую панель функционального генератора, установите пилообразную форму и частоту выходного сигнала согласно рис. 16. Закройте изображение лицевой панели.
Рис. 16

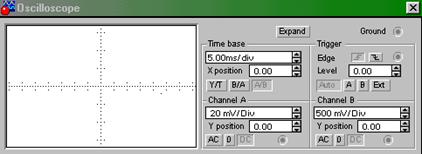

5. Откройте лицевую панель осциллографа. Выберите режим развертки А/В, при котором на горизонтальную ось (канал В) будет подаваться напряжение UКЭ, а на вертикальную ось (канал А) напряжение пропорциональное току IК. Щелкая по кнопкам счетчиков установки чувствительности каналов Channel A и Channel B, установите их чувствительность согласно рис. 17.
Рис. 17
6. Сохраните файл в папке с вашей Фамилией под именем Zan _13_02 .
7. Запустите процесс моделирования. Зарисуйте в отчете осциллограмму выходной характеристики. Покажите преподавателю полученную ВАХ.
